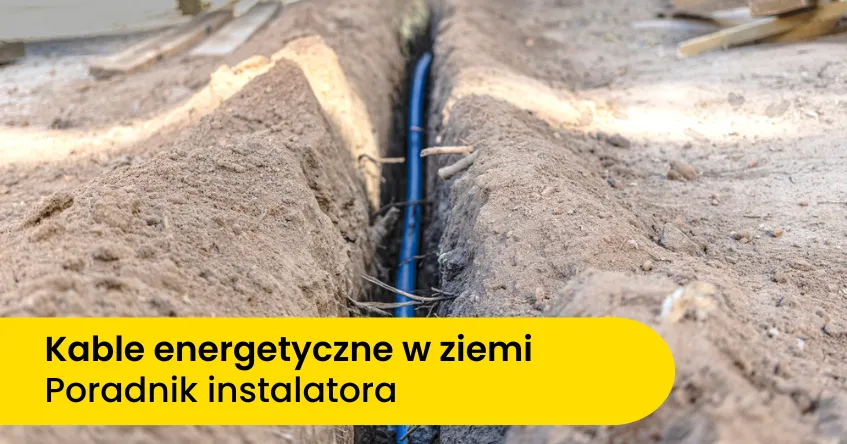

Układanie kabli elektrycznych w ziemi to zadanie, które na pierwszy rzut oka wydaje się proste, ale kryje w sobie wiele niuansów. Wielu inwestorów zastanawia się, czy zawsze konieczne jest stosowanie rury osłonowej, potocznie zwanego peszlem, czy też można z niej zrezygnować. W tym artykule postaram się rozwiać te wątpliwości, przedstawiając praktyczne wskazówki zgodne z polskimi normami, co jest kluczowe dla bezpieczeństwa i trwałości całej instalacji.

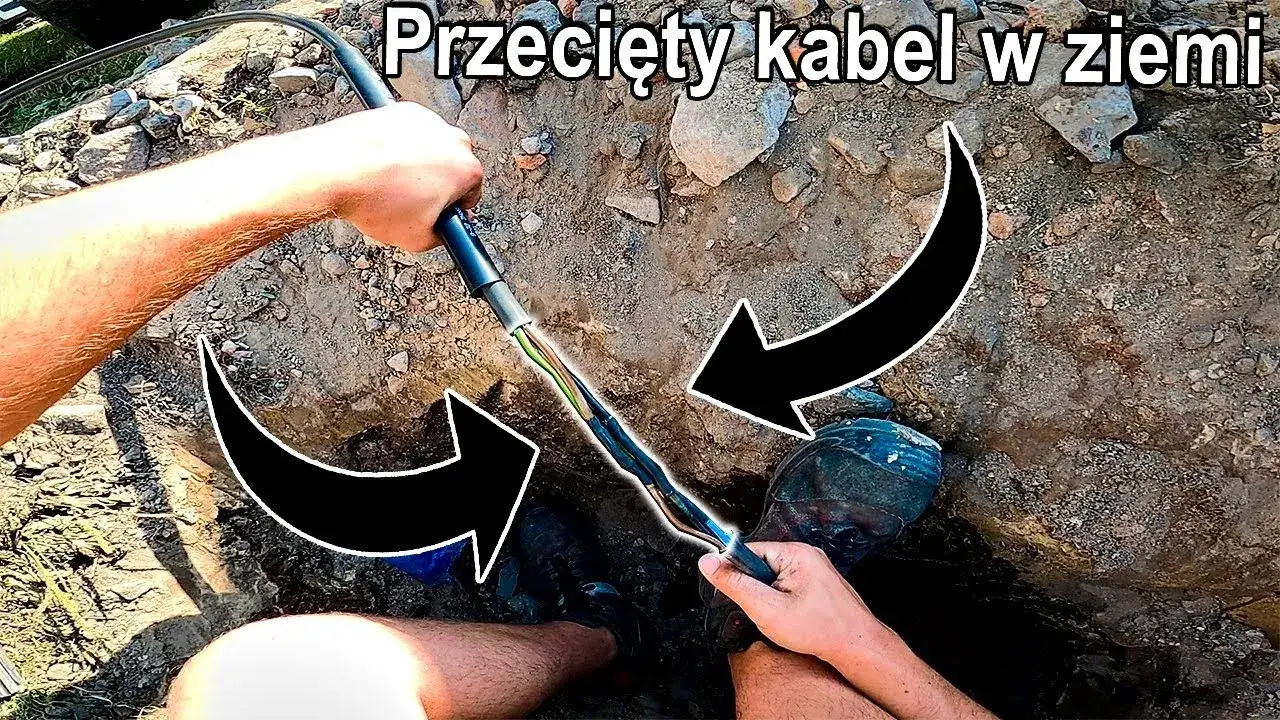

Układanie kabla w ziemi: peszel nie zawsze jest obowiązkowy, ale często zalecany dla bezpieczeństwa i trwałości instalacji.
- Kabel typu YKY jest specjalnie zaprojektowany do bezpośredniego układania w ziemi, zapewniając odporność na wilgoć i uszkodzenia mechaniczne w typowych warunkach.
- Rury osłonowe (np. Arot) są wysoce zalecane w miejscach o zwiększonym ryzyku uszkodzeń mechanicznych, takich jak podjazdy, drogi, w pobliżu drzew, a także dla ułatwienia przyszłej wymiany kabla.
- Polskie normy (N-SEP-E-004) precyzują zasady bezpiecznego układania kabli, w tym minimalną głębokość wykopu (70 cm w ogrodzie, 100 cm pod drogą), konieczność zastosowania podsypki i obsypki piaskowej oraz oznakowania trasy folią ostrzegawczą.
- Powszechnym błędem jest używanie zwykłych peszli elektroinstalacyjnych (nieprzeznaczonych do ziemi), które nie zapewniają odpowiedniej ochrony przed wilgocią i naciskiem gruntu.
- Chociaż rezygnacja z peszla obniża koszty początkowe, potencjalne koszty naprawy i wymiany uszkodzonego kabla bez osłony mogą być znacznie wyższe w dłuższej perspektywie.
Dlaczego prawidłowe ułożenie kabla w ziemi jest kluczowe dla bezpieczeństwa?
Dla mnie, jako eksperta, prawidłowe ułożenie kabla w ziemi to nie tylko kwestia estetyki czy funkcjonalności, ale przede wszystkim bezpieczeństwa. Nieprawidłowa instalacja może prowadzić do szeregu poważnych ryzyk: od porażenia prądem, przez pożar, aż po uszkodzenie drogiego sprzętu. Pomyślmy też o kosztownych awariach, które mogą sparaliżować działanie domu czy ogrodu. Inwestycja w staranne i zgodne z normami ułożenie kabla to tak naprawdę inwestycja w spokój na lata i pewność, że instalacja będzie działać niezawodnie i bezpiecznie.W peszlu czy bez? Zrozumienie podstawowego dylematu każdego inwestora.
To pytanie słyszę bardzo często: "Patryk, czy muszę kłaść kabel w peszlu, czy mogę go zakopać bezpośrednio w ziemi?". To podstawowy dylemat, przed którym staje wielu inwestorów, planując doprowadzenie zasilania do altany, bramy czy oświetlenia ogrodu. Nie ma jednej prostej odpowiedzi, ale postaram się rozwiać te wątpliwości, przedstawiając konkretne warunki, zalecenia i, co najważniejsze, wskazówki zgodne z obowiązującymi normami.
Kiedy rura osłonowa jest niezbędna lub wysoce zalecana?
Pod podjazdem i drogą: tam, gdzie ochrona mechaniczna to absolutna podstawa.
Są miejsca, gdzie stosowanie rury osłonowej jest, moim zdaniem, praktycznie obowiązkowe. Mówię tu o wszelkich obszarach o zwiększonym ryzyku uszkodzeń mechanicznych. Podjazdy, chodniki, drogi, parkingi wszędzie tam, gdzie występuje ruch pojazdów i duże obciążenia, kabel jest narażony na ogromne siły. Bez solidnej rury osłonowej, takiej jak rura Arot czy DVR, ryzyko zgniecenia, przecięcia czy innego uszkodzenia kabla jest po prostu zbyt wysokie. Dodatkowa ochrona to w tym wypadku absolutna podstawa, gwarantująca długotrwałe i bezawaryjne działanie instalacji.
Bliskość drzew i przyszłych prac ziemnych: jak uniknąć kosztownych awarii?
Kolejnym scenariuszem, w którym zdecydowanie zalecam peszel, jest układanie kabla w pobliżu drzew. Korzenie drzew potrafią być niezwykle silne i z czasem mogą uszkodzić izolację kabla, prowadząc do awarii. Podobnie, jeśli przewidujemy w przyszłości prace ziemne w danym obszarze sadzenie nowych roślin, kopanie fundamentów pod ogrodzenie czy inne modyfikacje terenu rura osłonowa stanowi nieocenioną barierę ochronną. Chroni kabel przed przypadkowym uszkodzeniem łopatą czy innym narzędziem, co może zaoszczędzić nam mnóstwo nerwów i pieniędzy.
Przyszłościowe myślenie: dlaczego peszel to inwestycja, która pozwala na łatwą wymianę kabla?
To, co dla mnie jest jedną z największych zalet stosowania rur osłonowych, to możliwość łatwej wymiany lub dołożenia dodatkowego kabla w przyszłości. Wyobraź sobie sytuację, że za kilka lat potrzebujesz dodatkowego zasilania w ogrodzie lub istniejący kabel ulegnie uszkodzeniu. Bez peszla czeka Cię ponowne rozkopywanie całego terenu, co jest czasochłonne, kosztowne i niszczy krajobraz. Z rurą osłonową wystarczy przeciągnąć nowy kabel przez istniejącą rurę. To prawdziwa oszczędność czasu i pieniędzy w dłuższej perspektywie, mimo nieco wyższych kosztów początkowych.
Kable specjalnego przeznaczenia: kiedy producent sam narzuca dodatkową osłonę?
Warto pamiętać, że nie wszystkie kable są tak samo odporne. Dla niektórych typów, na przykład światłowodowych, sterowniczych czy tych o mniejszej odporności mechanicznej, producenci mogą zalecać, a nawet wręcz wymagać dodatkowej osłony. Zawsze, ale to zawsze, należy sprawdzić specyfikację producenta danego kabla. To on najlepiej wie, w jakich warunkach jego produkt będzie działał optymalnie i bezpiecznie.
Kabel bezpośrednio w ziemi: kiedy można zrezygnować z peszla?
Kabel YKY: czym jest i dlaczego został stworzony do pracy w trudnych warunkach?
Kiedy mówimy o układaniu kabli bezpośrednio w ziemi, najczęściej mamy na myśli kabel typu YKY. To miedziany kabel o izolacji i powłoce polwinitowej, który został specjalnie zaprojektowany do pracy w trudnych warunkach gruntowych. Jego konstrukcja zapewnia mu odpowiednią odporność na wilgoć, a także wystarczającą odporność na uszkodzenia mechaniczne w typowych warunkach. Dlatego właśnie jest on tak popularny i często wybierany do zastosowań zewnętrznych, gdzie nie ma ekstremalnych obciążeń.
"Miękkie" podłoże bez ryzyka: instalacja w ogrodzie i na terenach zielonych.
Jeśli planujesz instalację kabla w "miękkim" podłożu, takim jak tereny zielone, rabaty kwiatowe czy ogrody, gdzie nie ma intensywnego ruchu pieszego ani pojazdów, a ryzyko ciężkich uszkodzeń mechanicznych jest minimalne, kabel YKY ułożony bezpośrednio w ziemi może być wystarczającym rozwiązaniem. W takich miejscach jego wbudowana odporność na wilgoć i uszkodzenia mechaniczne jest zazwyczaj wystarczająca, pod warunkiem oczywiście, że zachowamy wszelkie zasady prawidłowego układania, o których za chwilę opowiem.
Analiza kosztów: czy rezygnacja z peszla faktycznie oznacza oszczędność?
Rezygnacja z peszla to oczywiście niższe koszty materiałowe na etapie zakupu. Kabel YKY jest tańszy niż kabel YKY plus rura osłonowa. Jednak muszę podkreślić, że ta pozorna oszczędność może okazać się bardzo złudna w dłuższej perspektywie. Koszt ewentualnej awarii i wymiany uszkodzonego kabla, który nie był chroniony rurą, może wielokrotnie przewyższyć początkowe oszczędności. Zawsze powtarzam moim klientom, że bezpieczeństwo i trwałość to inwestycja, nie wydatek.
| Zalety bez peszla | Wady bez peszla |
|---|---|
| Niższe koszty początkowe materiałów | Brak możliwości łatwej wymiany kabla w przyszłości |
| Prostszy i szybszy montaż (mniej pracy) | Zwiększone ryzyko uszkodzeń mechanicznych (np. od narzędzi ogrodowych) |
| Mniej skomplikowany proces zakupu | Brak ochrony przed korzeniami drzew |
| Wyższe koszty i trudności w przypadku awarii |
Układanie kabla w ziemi krok po kroku: przewodnik zgodny z normami
Norma N-SEP-E-004: Twoja mapa drogowa do bezpiecznej instalacji.
W Polsce, kluczowym dokumentem regulującym projektowanie i budowę linii kablowych jest norma N-SEP-E-004 "Elektroenergetyczne i sygnalizacyjne linie kablowe. Projektowanie i budowa". To właśnie ona jest moją mapą drogową do bezpiecznej i zgodnej z przepisami instalacji. Przestrzeganie jej wytycznych to absolutna podstawa, jeśli chcemy mieć pewność, że nasza instalacja będzie nie tylko działać, ale przede wszystkim będzie bezpieczna dla użytkowników i otoczenia.
Krok 1: Jak głęboko kopać? Kluczowe wartości dla różnych lokalizacji.
Głębokość wykopu to jeden z najważniejszych parametrów. Zgodnie z normami, minimalna głębokość ułożenia kabla zależy od miejsca i napięcia. Dla kabli niskiego napięcia (do 1 kV) w ogrodach czy terenach zielonych zazwyczaj wystarcza 70 cm. Jednak pod drogami, podjazdami i innymi miejscami o dużym obciążeniu, głębokość ta wzrasta do minimum 100 cm. Dlaczego to takie ważne? Odpowiednia głębokość chroni kabel przed uszkodzeniami mechanicznymi z góry (np. ciężar pojazdów, narzędzia ogrodowe) oraz przed przemarzaniem.
- W ogrodach i na terenach zielonych: minimum 70 cm
- Pod drogami, podjazdami i miejscami obciążonymi: minimum 100 cm

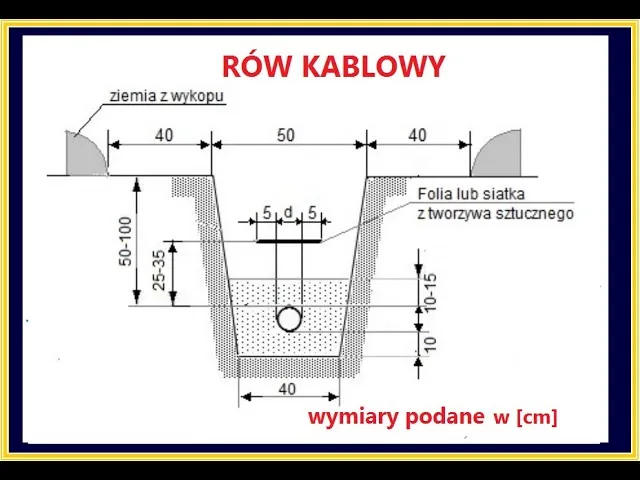

Krok 2: Sekret idealnej ochrony, czyli rola podsypki i obsypki piaskowej.
Po wykopaniu rowu o odpowiedniej głębokości, dno należy przygotować. Na samym spodzie usypujemy warstwę czystego piasku o grubości około 10 cm to tak zwana podsypka. Na niej układamy kabel (lub rurę z kablem). Następnie kabel przysypujemy kolejną warstwą piasku, tym razem o grubości 10-15 cm. Ten piasek, zarówno podsypka, jak i obsypka, pełni niezwykle ważną funkcję: chroni kabel przed ostrymi kamieniami i innymi elementami gruntu, które mogłyby uszkodzić jego izolację pod wpływem nacisku.
Krok 3: Niebieska folia ostrzegawcza - dlaczego nie wolno o niej zapomnieć?
Po ułożeniu kabla i przysypaniu go piaskiem, ale jeszcze przed zasypaniem wykopu ziemią, musimy ułożyć folię ostrzegawczą. Dla kabli do 1 kV stosuje się folię w kolorze niebieskim, którą umieszcza się około 25-30 cm nad kablem. To nie jest ozdoba! Jej rola jest kluczowa dla bezpieczeństwa: informuje ona o obecności kabla podczas przyszłych prac ziemnych. Dzięki niej, osoba kopiąca w tym miejscu zostanie ostrzeżona o kablu, zanim dojdzie do jego uszkodzenia. To prosty, ale niezwykle skuteczny sposób na uniknięcie wypadków.
Wybór odpowiednich materiałów: klucz do trwałej instalacji
Jaki peszel do ziemi? Różnica między rurą Arot a zwykłym peszlem elektroinstalacyjnym.
To jest bardzo częsty błąd, który widzę na budowach. Ludzie używają zwykłych, szarych lub czarnych peszli karbowanych, przeznaczonych do instalacji wewnętrznych, do układania w ziemi. To duży błąd! Te peszle nie są odporne na stały nacisk gruntu, wilgoć i niskie temperatury, przez co szybko ulegają zniszczeniu, a kabel traci ochronę. Do zastosowań ziemnych przeznaczone są specjalne, wzmocnione rury gładkościenne lub karbowane, takie jak rury Arot czy DVR. Są one znacznie trwalsze i zapewniają odpowiednią ochronę w trudnych warunkach gruntowych.
Jak czytać oznaczenia kabli? Wybór właściwego przekroju i typu do Twoich potrzeb.
Wybór właściwego kabla to podstawa. Zawsze zwracam uwagę na oznaczenia np. YKY jasno wskazuje, że kabel jest przeznaczony do ziemi. Ale równie ważny jest odpowiedni przekrój. Zbyt mały przekrój może prowadzić do przegrzewania się kabla, spadków napięcia i, co najgorsze, zagrożenia pożarowego. Chociaż w tym artykule nie będę wchodził w szczegółowe obliczenia, zawsze zalecam, aby wybór przekroju kabla był konsultowany z doświadczonym elektrykiem. To gwarancja bezpieczeństwa i efektywności instalacji.
Unikaj tych błędów: najczęstsze pułapki przy układaniu kabli w ziemi
Zbyt płytki wykop: pozorna oszczędność czasu, realne ryzyko uszkodzenia.
Kuszące jest, aby wykopać rów tylko na "tyle, ile trzeba", byle szybciej. Niestety, zbyt płytki wykop to jedna z najczęstszych pułapek. Pozorna oszczędność czasu na etapie kopania przekłada się na realne ryzyko uszkodzenia kabla podczas późniejszych prac ogrodowych, np. podczas wertykulacji trawnika czy sadzenia krzewów. Dodatkowo, kabel ułożony zbyt płytko jest bardziej narażony na przemarzanie i brak odpowiedniej ochrony mechanicznej. Pamiętaj, głębokość to podstawa bezpieczeństwa.
Używanie materiałów nieprzeznaczonych do instalacji ziemnych.
Wspominałem już o tym, ale powtórzę, bo to krytyczny błąd: używanie zwykłych peszli elektroinstalacyjnych lub kabli nieprzeznaczonych do bezpośredniego zakopania w ziemi to proszenie się o kłopoty. Konsekwencje są poważne: szybkie zniszczenie izolacji pod wpływem wilgoci i nacisku gruntu, awarie, a w skrajnych przypadkach nawet zagrożenie bezpieczeństwa użytkowników. Zawsze inwestuj w materiały, które są dedykowane do pracy w ziemi.
Brak dokumentacji i oznaczenia trasy: problem, który wróci po latach.
Ostatni błąd, który często obserwuję, to brak dokumentacji i odpowiedniego oznaczenia trasy kabla. Po latach, kiedy zapomnimy, gdzie dokładnie przebiega kabel, brak szkicu czy mapki staje się ogromnym problemem. W połączeniu z brakiem folii ostrzegawczej, prowadzi to do sytuacji, w której podczas kolejnych prac ziemnych łatwo o przypadkowe uszkodzenie kabla. Zawsze wykonaj prosty szkic trasy kabla i przechowuj go w bezpiecznym miejscu.
Peszel czy nie: jak podjąć świadomą decyzję?
Lista kontrolna: 5 pytań, które musisz sobie zadać przed rozpoczęciem prac.
Aby pomóc Ci podjąć świadomą decyzję, przygotowałem krótką listę pytań, które warto sobie zadać przed rozpoczęciem prac:
- Czy używam kabla przeznaczonego do ziemi (np. YKY), czy innego typu?
- W jakim miejscu układam kabel (podjazd, ogród, droga, rabata)?
- Czy w tym miejscu istnieje wysokie ryzyko uszkodzeń mechanicznych (korzenie drzew, intensywny ruch, przyszłe prace ziemne)?
- Czy w przyszłości mogę potrzebować wymienić kabel lub dołożyć dodatkowe przewody?
- Jaki jest mój budżet, uwzględniając nie tylko koszty początkowe, ale i potencjalne długoterminowe koszty napraw?
Przeczytaj również: Który kabel to plus w zasilaczu? Sprawdź zanim podłączysz!
Rekomendacja eksperta: kiedy kompromis nie wchodzi w grę.
Podsumowując, choć kabel YKY może być układany bezpośrednio w ziemi w sprzyjających warunkach, to w wielu sytuacjach, zwłaszcza pod podjazdami, drogami, w miejscach o wysokim ryzyku uszkodzeń mechanicznych, w pobliżu drzew, czy gdy planowana jest przyszła rozbudowa instalacji, peszel jest wysoce zalecany. Traktuj go jako inwestycję w bezpieczeństwo, trwałość i elastyczność Twojej instalacji. Dla mnie, jako eksperta, bezpieczeństwo zawsze powinno być absolutnym priorytetem, a na nim nie ma sensu oszczędzać.
