W świecie elektroniki, gdzie precyzja jest kluczowa, prawidłowe rozpoznanie plusa (+) i minusa (-) w zasilaczu prądu stałego (DC) to absolutna podstawa. Niezależnie od tego, czy pracujesz nad projektem DIY, podłączasz taśmę LED, czy po prostu chcesz zasilić router, błędna polaryzacja może mieć katastrofalne skutki. Jako Patryk Brzeziński, widziałem już wiele urządzeń uszkodzonych przez z pozoru drobną pomyłkę. Dlatego dziś pokażę Ci, jak bezpiecznie i bezbłędnie zidentyfikować biegunowość, korzystając z różnych metod od wizualnej inspekcji po niezawodny multimetr.
Jak rozpoznać plus i minus w zasilaczu? Najważniejsze zasady bezpiecznego podłączania.
- Najpewniejszą metodą identyfikacji plusa (+) i minusa (-) w zasilaczu jest użycie multimetru.
- Standardowe kolory to czerwony (+) i czarny (-), ale nie zawsze są stosowane, zwłaszcza w zasilaczach wtyczkowych.
- Szukaj oznaczeń na kablu (np. przerywana linia na minusie) lub diagramu polaryzacji na obudowie zasilacza.
- Odwrotne podłączenie polaryzacji może trwale uszkodzić urządzenie elektroniczne.
- W zasilaczach komputerowych ATX czarny to masa (GND), żółty to +12V, a czerwony to +5V.
Dlaczego prawidłowe rozpoznanie plusa i minusa jest kluczowe?
Prąd stały (DC) ma ściśle określoną polaryzację, co oznacza, że elektrony płyną zawsze w jednym kierunku od bieguna ujemnego (-) do dodatniego (+). Większość urządzeń elektronicznych jest zaprojektowana do pracy z prądem płynącym w konkretnym kierunku. Odwrotne podłączenie biegunów, czyli tak zwana odwrotna polaryzacja, jest dla nich często śmiertelna.
Konsekwencje mogą być różne, od braku działania urządzenia, przez jego przegrzanie, aż po trwałe uszkodzenie układów scalonych, diod czy kondensatorów. Szczególnie wrażliwe są taśmy LED, które w przypadku odwrotnej polaryzacji po prostu się nie zaświecą, a w gorszym scenariuszu mogą ulec spaleniu. Właśnie dlatego tak ważne jest, aby zawsze mieć pewność, który kabel to plus, a który minus, zanim podłączysz zasilanie.
Nie tylko czerwony i czarny: dlaczego nie zawsze można ufać kolorom?
Wielu z nas ma w głowie prosty schemat: czerwony to plus, czarny to minus. I faktycznie, w wielu sytuacjach, zwłaszcza w prostych instalacjach, takich jak taśmy LED czy niektóre projekty DIY, ten standard obowiązuje. Jednakże, jak często powtarzam, w elektronice nie ma miejsca na domysły. Producenci zasilaczy wtyczkowych, które zasilają laptopy, routery czy inne urządzenia domowe, często stosują inne metody oznaczania. Poleganie wyłącznie na kolorach może być w tych przypadkach bardzo mylące, a co za tym idzie niebezpieczne dla Twojego sprzętu.
Wizualna inspekcja: co zdradzają kable i zasilacz?
Uniwersalny kod kolorów: kiedy czerwony to plus, a czarny to minus?
Zacznijmy od najbardziej znanego standardu. W wielu prostych układach i zasilaczach, zwłaszcza tych przeznaczonych do taśm LED, oświetlenia czy prostych projektów elektronicznych, czerwony przewód tradycyjnie oznacza plus (+), a czarny minus (-), czyli masę (GND). To dobry punkt wyjścia do identyfikacji, ale pamiętaj, że to tylko jeden z wielu możliwych scenariuszy i nie zawsze jest on stosowany.

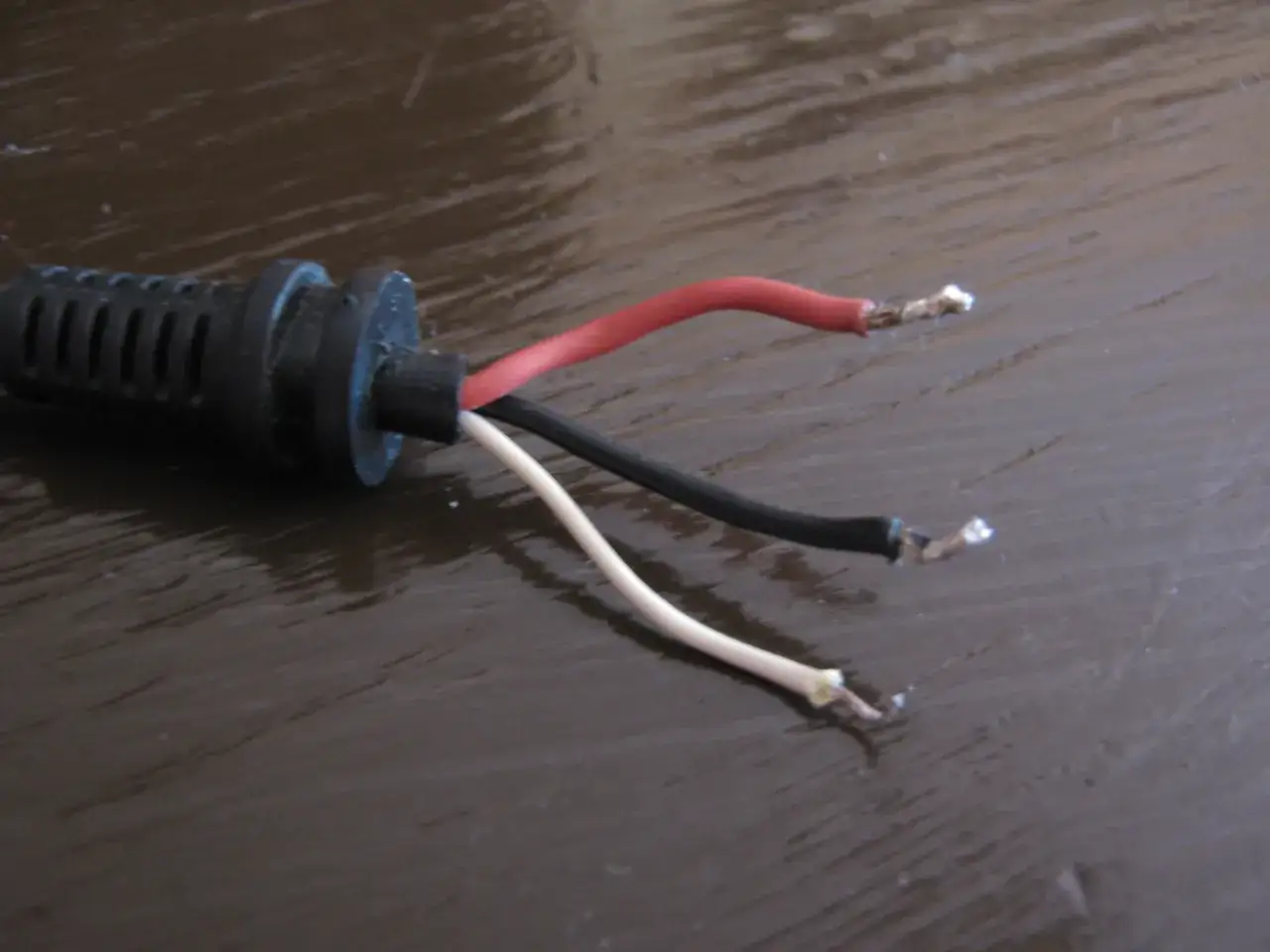

Szukaj ukrytych wskazówek: jak odczytać oznaczenia na kablu (przerywana linia, napisy)?
Jeśli kolory kabli nie są standardowe (np. oba są czarne, białe lub szare), producenci często stosują inne, subtelne oznaczenia. Zwróć uwagę na samą izolację przewodów. Często jeden z nich będzie miał:
- Białą lub szarą przerywaną linię wzdłuż kabla.
- Wytłoczone napisy lub paski na izolacji.
W takich przypadkach, przewód z linią, paskami lub napisami to zazwyczaj minus (-), a ten gładki, bez dodatkowych oznaczeń, to plus (+). Tego typu oznaczenia są bardzo powszechne w zasilaczach wtyczkowych do routerów, tunerów czy innych małych urządzeń, gdzie wtyczka DC ma dwa styki.

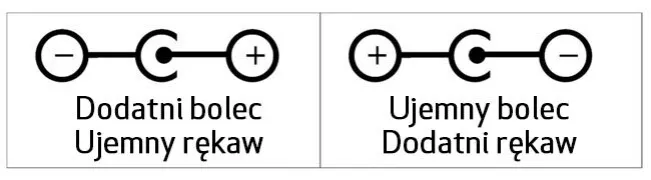

Diagram na obudowie zasilacza: twoja ściągawka z polaryzacji wtyczki
Jednym z najpewniejszych źródeł informacji o polaryzacji jest diagram umieszczony bezpośrednio na obudowie zasilacza. Szukaj małego symbolu, który zazwyczaj przedstawia okrąg z kropką w środku i dwoma liniami wychodzącymi na zewnątrz. Ten diagram jasno wskazuje, czy plus (+) znajduje się na środkowym bolcu wtyczki, a minus (-) na zewnętrznej części (co jest najczęstszym standardem), czy też odwrotnie. Zawsze poświęć chwilę, aby odnaleźć i zrozumieć ten symbol to może zaoszczędzić Ci wiele problemów.

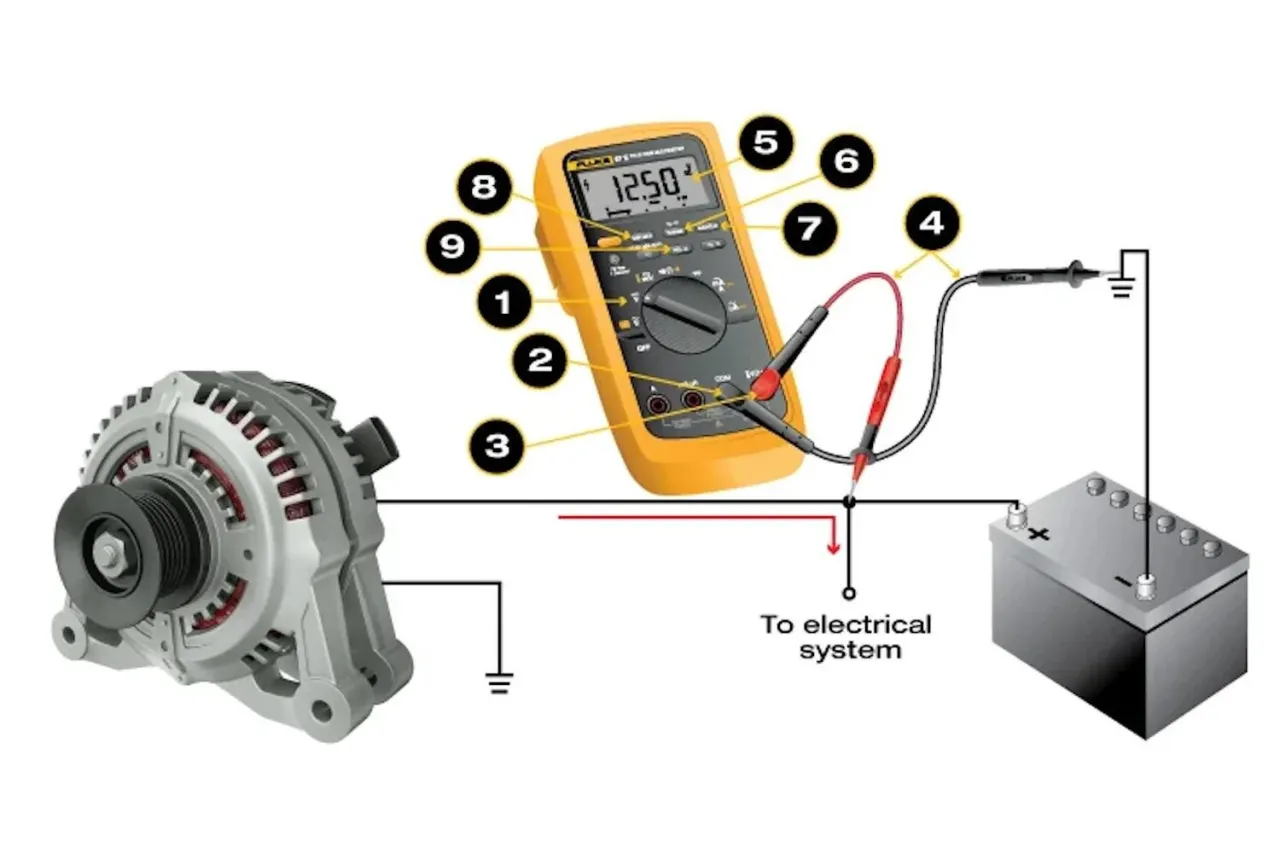

Multimetr w akcji: 100% pewności w trzech prostych krokach
Jak przygotować miernik? Ustawienie prawidłowego trybu i zakresu (V⎓)
Jeśli wizualne inspekcje zawiodą lub po prostu chcesz mieć absolutną pewność, multimetr jest Twoim najlepszym przyjacielem. To najpewniejsza metoda identyfikacji polaryzacji. Oto jak go przygotować:
- Włącz multimetr i ustaw go na tryb pomiaru napięcia stałego (DCV). Na większości mierników symbol ten wygląda jak litera "V" z prostą linią nad nią (V⎓) lub jest oznaczony jako "DCV".
- Wybierz odpowiedni zakres pomiarowy. Zawsze wybieraj zakres nieco wyższy niż nominalne napięcie zasilacza. Na przykład, jeśli masz zasilacz 12V, ustaw miernik na zakres 20V. Dzięki temu unikniesz przeciążenia miernika i uzyskasz dokładny odczyt.
- Podłącz sondy: Czerwoną sondę podłącz do gniazda oznaczonego jako "VΩmA" lub "V", a czarną sondę do gniazda "COM" (masa).
Krok po kroku: jak przeprowadzić pomiar i uniknąć pomyłki?
Teraz, gdy multimetr jest gotowy, możemy przystąpić do pomiaru. Pamiętaj, że podczas pomiaru multimetrem nie ma ryzyka uszkodzenia zasilacza, nawet jeśli początkowo przyłożysz sondy odwrotnie. Miernik po prostu pokaże wynik z minusem.
- Podłącz zasilacz do prądu. Upewnij się, że jest włączony i dostarcza napięcie.
- Przytrzymaj przewody zasilacza. Jeśli zasilacz ma wtyczkę DC, możesz spróbować dotknąć czerwoną sondą środkowego bolca, a czarną zewnętrznej części wtyczki. Jeśli masz odcięte kable, po prostu przyłóż sondy do końcówek przewodów.
- Obserwuj wyświetlacz multimetru. Po chwili na ekranie pojawi się wartość napięcia.
Interpretacja wyników: co oznacza wynik dodatni, a co ujemny na wyświetlaczu?
Kluczem do sukcesu jest prawidłowa interpretacja tego, co widzisz na wyświetlaczu multimetru.
Jeśli na wyświetlaczu pojawi się wynik dodatni (np. +12.3V, bez znaku minusa), oznacza to, że sondy multimetru są podłączone prawidłowo: czerwona sonda dotyka plusa (+) zasilacza, a czarna sonda dotyka minusa (-). W tej sytuacji masz już pewność, który przewód jest który.
Natomiast jeśli na wyświetlaczu zobaczysz wynik ujemny (np. -12.3V, ze znakiem minusa przed wartością), świadczy to o odwrotnym podłączeniu sond. Oznacza to, że czerwona sonda dotyka minusa (-) zasilacza, a czarna sonda dotyka plusa (+). Wystarczy, że zamienisz miejscami podłączenie przewodów zasilacza, aby uzyskać prawidłową polaryzację.
Identyfikacja polaryzacji w popularnych zasilaczach: studium przypadków
Zasilacz wtyczkowy (do laptopa, routera): gdzie najczęściej jest plus?
W przypadku zasilaczy wtyczkowych, takich jak te do laptopów, routerów, monitorów czy drukarek, najczęściej spotykanym standardem jest plus (+) na środkowym bolcu wtyczki, a minus (-) na zewnętrznej części. Tę informację prawie zawsze znajdziesz na diagramie polaryzacji umieszczonym na obudowie zasilacza. Właśnie dlatego tak ważne jest, aby zawsze sprawdzać ten symbol, zwłaszcza gdy masz do czynienia z drogim sprzętem, jak laptopy Dell, HP czy Lenovo, które często mają specyficzne wtyczki.
Zasilacz do taśmy LED: jak bezbłędnie podłączyć oświetlenie?
Zasilacze do taśm LED to jeden z tych przypadków, gdzie standard czerwony (+) i czarny (-) jest bardzo często przestrzegany. Zazwyczaj z zasilacza wychodzą dwa przewody w tych kolorach, co ułatwia podłączenie. Pamiętaj jednak, że taśmy LED są niezwykle wrażliwe na odwrotną polaryzację. Błędne podłączenie może nie tylko sprawić, że taśma nie zaświeci się, ale także doprowadzić do jej trwałego uszkodzenia. Zawsze upewnij się, że plus z zasilacza trafia do plusa na taśmie, a minus do minusa.
Zasilacz komputerowy ATX: jak wykorzystać żółty (+12V) i czerwony (+5V) kabel?
Zasilacze komputerowe ATX to prawdziwa skarbnica napięć dla projektów DIY, ale ich kable mają swój własny, ustandaryzowany kod kolorów. Oto najważniejsze z nich, które często wykorzystuję w moich projektach:
- Czarny kabel: To zawsze masa (GND), czyli biegun ujemny (-). Jest ich w zasilaczu ATX najwięcej.
- Żółty kabel: Dostarcza napięcie +12V. Jest to często wykorzystywane do zasilania silników, wentylatorów czy mocniejszych modułów.
- Czerwony kabel: Dostarcza napięcie +5V. Idealne do zasilania mikrokontrolerów, diod LED czy innych układów logicznych.
Pamiętaj, że zasilacze ATX mają też inne kolory (np. pomarańczowy dla +3.3V, fioletowy dla +5V standby), ale te trzy są kluczowe do zrozumienia podstawowej polaryzacji i napięć.
Najczęstsze pułapki i niestandardowe sytuacje: jak sobie z nimi radzić?
Co zrobić, gdy oba kable są identyczne i nie mają żadnych oznaczeń?
To jedna z najbardziej frustrujących sytuacji, ale niestety zdarza się. Jeśli oba kable wyglądają identycznie, nie mają żadnych pasków, linii ani napisów, a na obudowie zasilacza brakuje diagramu, to jedyną bezpieczną i pewną metodą jest użycie multimetru. W żadnym wypadku nie zgaduj i nie podłączaj "na próbę" ryzyko uszkodzenia urządzenia jest zbyt duże. Po prostu wykonaj pomiar, jak opisałem wcześniej, a uzyskasz jednoznaczną odpowiedź.
Zasilacz z nietypową wtyczką: czy standardy wciąż obowiązują?
Nawet jeśli masz do czynienia z zasilaczem o nietypowej wtyczce, zasady identyfikacji polaryzacji pozostają te same. Diagram na obudowie zasilacza jest nadal najważniejszym źródłem informacji. Jeśli jednak i on jest niejasny lub nieobecny, multimetr ponownie staje się Twoim niezastąpionym narzędziem. Niezależnie od kształtu wtyczki, zawsze możesz zmierzyć napięcie między jej stykami, aby określić biegunowość.
Kupiłem zasilacz bez wtyczki: od czego zacząć identyfikację?
Zasilacze bez wtyczki, często przeznaczone do samodzielnego montażu lub wymiany, wymagają szczególnej uwagi. W takim przypadku najpierw szukaj oznaczeń na samych kablach (przerywane linie, napisy). Jeśli ich brakuje, bezapelacyjnie użyj multimetru. Podłącz go do przewodów wychodzących z zasilacza i wykonaj pomiar. To jedyny sposób, aby mieć pewność, który przewód jest plusem, a który minusem, zanim przystąpisz do lutowania czy podłączania do urządzenia.
Złote zasady bezpieczeństwa przy pracy z zasilaczami
Zawsze sprawdzaj dwa razy, podłączaj raz
Ta zasada jest prosta, ale niezwykle ważna i zawsze ją powtarzam. Zawsze, ale to zawsze, weryfikuj polaryzację dwukrotnie przed podłączeniem zasilacza do urządzenia. Poświęcenie kilku dodatkowych sekund na sprawdzenie diagramu, oznaczeń na kablach lub wykonanie pomiaru multimetrem to niewielka cena za uniknięcie kosztownego uszkodzenia sprzętu. Lepiej być zbyt ostrożnym niż później żałować.
Przeczytaj również: Jak wyprostować kabel słuchawek? Bezpieczne metody i trwałe rozwiązania
Nigdy nie podłączaj "na próbę": dlaczego to zły pomysł?
Kuszące może być podłączenie "na próbę", gdy nie masz pewności co do polaryzacji. "A może zadziała?" myślisz. Odpowiadam: nigdy tego nie rób! W większości przypadków odwrotne podłączenie polaryzacji prowadzi do natychmiastowego uszkodzenia elektroniki. Koszt zniszczonego urządzenia, czy to laptopa, routera, czy taśmy LED, jest zazwyczaj znacznie wyższy niż czas i wysiłek poświęcony na prawidłową identyfikację plusa i minusa. Zawsze działaj z rozwagą i korzystaj z dostępnych narzędzi, aby mieć pewność.
