Biały kabel to plus czy minus? Jak bezpiecznie sprawdzić biegunowość

Ten artykuł odpowiada na często zadawane pytanie, czy biały kabel to plus czy minus, wyjaśniając, dlaczego nie ma na nie jednej uniwersalnej odpowiedzi. Dowiesz się, od czego zależy biegunowość przewodów w różnych urządzeniach i instalacjach, a także jak bezpiecznie i samodzielnie zweryfikować ich przeznaczenie, aby uniknąć uszkodzeń sprzętu lub zagrożenia.

Dlaczego biały kabel to nie zawsze plus lub minus?

Zrozumienie chaosu w kolorach: od czego zależy oznaczenie przewodów?

Jako ktoś, kto na co dzień pracuje z elektroniką, muszę jasno powiedzieć: nie ma jednej, globalnej normy, która jednoznacznie przypisywałaby biały kolor do plusa (+) lub minusa (-). To jest kluczowa informacja, którą każdy powinien zapamiętać. Odpowiedź na pytanie o funkcję białego kabla zawsze zależy od konkretnego kontekstu od tego, w jakim urządzeniu się znajduje, w jakim kraju zostało wyprodukowane, jakie normy obowiązują w danej branży oraz, co najważniejsze, od decyzji samego producenta. Ten brak uniwersalności potrafi być frustrujący, ale jest faktem, z którym musimy się liczyć.

Kontekst jest kluczem: dlaczego kabel w zasilaczu to nie to samo, co w ścianie?

Kluczowe dla zrozumienia roli białego kabla jest rozróżnienie między prądem stałym (DC) a zmiennym (AC), a także między niskim a wysokim napięciem. Konwencje kolorystyczne dla zasilaczy niskonapięciowych (prąd stały, np. 5V, 12V, 24V) są zupełnie inne niż dla instalacji domowych (prąd zmienny, 230V). To są dwa odrębne światy elektryki i elektroniki, rządzące się własnymi zasadami. Nie możemy zakładać, że jeśli biały kabel w jednym urządzeniu pełni jakąś funkcję, to w innym, zupełnie odmiennym kontekście, będzie tak samo. To byłby błąd, który mógłby mieć poważne konsekwencje.

Bezpieczeństwo przede wszystkim: skutki błędnego podłączenia plusa i minusa.

Niewłaściwe podłączenie biegunowości, czyli zamiana plusa z minusem, może mieć szereg niepożądanych, a nawet niebezpiecznych konsekwencji. W najlepszym wypadku urządzenie po prostu nie zadziała. Częściej jednak może dojść do uszkodzenia sprzętu, przepalenia bezpiecznika, a w skrajnych przypadkach nawet do zwarcie, przegrzania elementów, a nawet pożaru. W przypadku instalacji prądu zmiennego (AC), gdzie mamy do czynienia z wysokim napięciem 230V, błąd w podłączeniu może prowadzić do porażenia prądem, co stanowi śmiertelne zagrożenie. Dlatego zawsze podkreślam, że bezpieczeństwo jest absolutnym priorytetem i nie ma miejsca na zgadywanie.

Biały kabel w świecie prądu stałego (DC): najczęstsze zastosowania

Zasilacze 12V i taśmy LED: jak najczęściej producenci oznaczają przewody?

W urządzeniach niskonapięciowych zasilanych prądem stałym (DC), takich jak popularne zasilacze 12V czy taśmy LED, często spotykamy się z pewnymi konwencjami, choć nie są one żelazną regułą. Zazwyczaj:

• Czerwony przewód to plus (+).
• Czarny przewód to minus (-).

Gdy w parze z czarnym pojawia się biały kabel, często producenci przyjmują, że czarny to minus (-), a biały to plus (+). Jest to dość powszechne w przypadku taśm LED, gdzie biały przewód często odpowiada za zasilanie dodatnie. Jednak, jak zawsze, warto to zweryfikować, ponieważ nie jest to reguła bezwzględna.

Kabel z białym paskiem czy to zawsze oznacza minus?

W kablach dwużyłowych, na przykład głośnikowych, często spotykamy się z sytuacją, gdzie jedna żyła jest jednolita, a druga posiada jakieś oznaczenie może to być właśnie biały pasek, przerywana linia, żebrowanie lub napisy. W wielu przypadkach, szczególnie w systemach audio, ta żyła z oznaczeniem jest traktowana jako minus (-), podczas gdy żyła jednolita to plus (+). Ma to na celu ułatwienie prawidłowego podłączenia i zachowania fazy dźwięku. Niemniej jednak, to również jest konwencja, a nie sztywna norma.

Elektronika i małe AGD: kiedy biały przewód najprawdopodobniej będzie plusem?

Podsumowując moje obserwacje, w małej elektronice i sprzęcie AGD, gdzie stosuje się prąd stały, jeśli nie ma innych wyraźnych oznaczeń, a biały kabel występuje w parze z czarnym, to biały często jest plusem. Pamiętajmy jednak, że to tylko statystyka i moja osobista obserwacja z praktyki. Zawsze, ale to zawsze, zalecam weryfikację za pomocą multimetru, aby mieć 100% pewności i uniknąć niepotrzebnych uszkodzeń.

Biały kabel w instalacji samochodowej: jak rozpoznać plus i minus?

Standardy w motoryzacji: czy biały kabel ma stałą rolę w aucie?

W motoryzacji, podobnie jak w innych dziedzinach, standardy kolorystyczne bywają bardzo różne i zależą od producenta pojazdu, rocznika, a nawet rynku, na który auto było przeznaczone. Z mojego doświadczenia wynika, że najczęściej masa (-) to kolor czarny lub brązowy, natomiast plus (+) to czerwony. Biały kabel w samochodzie może pełnić bardzo różne funkcje może być przewodem sygnałowym, sterującym (np. do centralnego zamka, czujników) lub nawet zasilającym, ale jego rola nie jest stała. Dlatego, jeśli pracujesz przy instalacji samochodowej, zawsze musisz sprawdzić schemat elektryczny danego pojazdu. Bez niego, zgadywanie to proszenie się o kłopoty.

Audio Car: specjalne znaczenie białego przewodu w radioodtwarzaczach i wzmacniaczach.

W systemach audio samochodowych biały przewód często ma swoje specyficzne zastosowanie. Nierzadko jest to przewód sygnałowy, na przykład do przesyłania sygnału audio z radia do wzmacniacza, lub przewód sterujący, znany jako "remote". Ten ostatni służy do włączania i wyłączania wzmacniacza razem z radioodtwarzaczem. W takim kontekście biały kabel nie jest ani plusem, ani minusem zasilania, a jego zamiana mogłaby skutkować brakiem dźwięku lub nieprawidłowym działaniem całego systemu.

Oświetlenie i akcesoria: gdzie jeszcze spotkasz biały kabel w swoim pojeździe?

Biały kabel może pojawić się również w innych miejscach w pojeździe, na przykład w instalacji oświetleniowej (światła wewnętrzne, podświetlenie deski rozdzielczej) czy w zasilaniu różnych akcesoriów. Ponownie, jego funkcja nie jest uniwersalna. Może być zarówno plusem, minusem, jak i przewodem sygnałowym. Bez dostępu do schematu lub multimetru, próba identyfikacji jego roli jest obarczona dużym ryzykiem. Moja rada to zawsze zweryfikować jego przeznaczenie, zanim cokolwiek podłączysz.

Biały przewód w innych zastosowaniach: głośniki, USB i zasilacze ATX

Kable głośnikowe: jak utrzymać właściwą fazę i nie pomylić polaryzacji?

W przypadku kabli głośnikowych prawidłowe podłączenie polaryzacji jest kluczowe dla jakości dźwięku. Często jedna żyła kabla jest oznaczona może to być biały pasek, czerwona linia, napis lub inne subtelne wyróżnienie. Zazwyczaj żyłę oznaczoną traktuje się jako minus (-), a żyłę jednolitą jako plus (+). Jest to ważne, aby wszystkie głośniki w systemie były podłączone w tej samej fazie. Jeśli pomylimy biegunowość w jednym głośniku, będzie on pracował w przeciwfazie do pozostałych, co negatywnie wpłynie na scenę dźwiękową i jakość basu. To niby drobiazg, ale dla audiofila ma ogromne znaczenie.

Standard USB bez tajemnic: co naprawdę oznaczają biały i zielony przewód?

Kabel USB to doskonały przykład, gdzie kolory mają ściśle określone znaczenie, ale biały nie jest ani plusem, ani minusem zasilania. W standardowym kablu USB kolory są następujące:

• Czerwony: +5V zasilanie (plus)
• Czarny: Masa (GND, minus)
• Biały: Linia danych (Data-)
• Zielony: Linia danych (Data+)

Jak widać, w USB biały kabel służy do przesyłania danych, a nie do zasilania. Próba podłączenia go jako plusa lub minusa mogłaby spowodować uszkodzenie portu USB lub podłączonego urządzenia.

Zasilacz ATX w komputerze: zaskakująca rola białego kabla.

W zasilaczach komputerowych w standardzie ATX kolory również są ustandaryzowane. Biały kabel historycznie odpowiadał za napięcie -5V. Jest to napięcie, które obecnie jest rzadko używane w nowoczesnych płytach głównych i często ten przewód jest pomijany lub niepodłączony. Inne ważne kolory w zasilaczach ATX to:

• Żółty: +12V
• Czerwony: +5V
• Niebieski: -12V
• Czarny: Masa (GND)

To pokazuje, jak bardzo kontekst i standard mają znaczenie. Biały kabel w zasilaczu ATX ma zupełnie inną rolę niż w taśmie LED czy kablu głośnikowym.

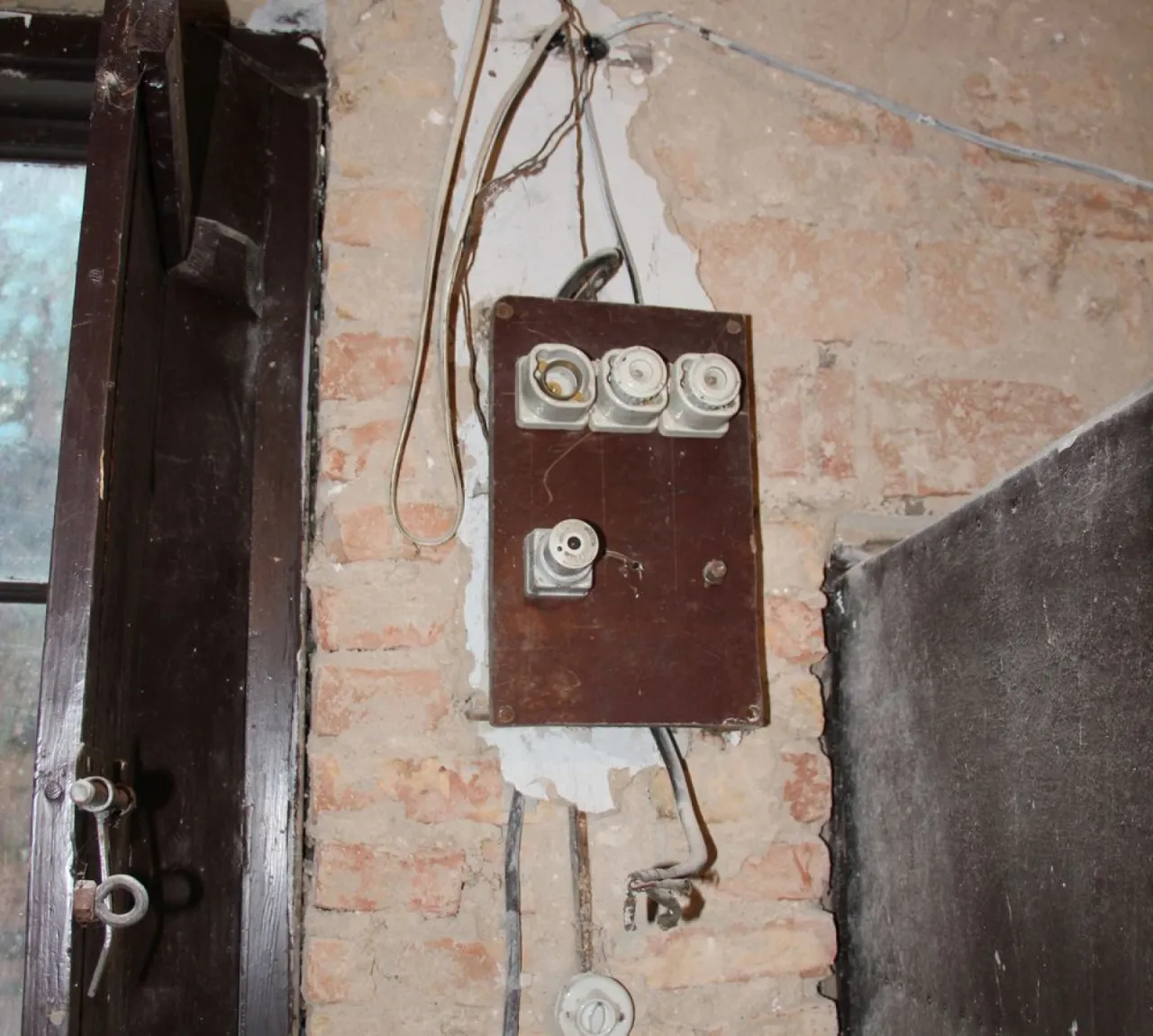

Biały kabel w starych instalacjach 230V: śmiertelne zagrożenie

Relikt przeszłości: dlaczego biały przewód w starym budownictwie wymaga najwyższej ostrożności?

Przechodzimy do najbardziej krytycznego punktu, jeśli chodzi o białe kable. W bardzo starych instalacjach elektrycznych, pochodzących na przykład z lat 60. czy 70. ubiegłego wieku, biały kolor mógł być używany jako przewód fazowy (L) lub neutralny (N). W kontekście prądu zmiennego 230V, oznacza to, że przewód ten może być pod napięciem, które jest śmiertelnie niebezpieczne. Nigdy nie możemy zakładać, że biały kabel w starej instalacji jest bezpieczny lub pełni konkretną funkcję. Wymaga to bezwzględnej ostrożności, a najlepiej interwencji wykwalifikowanego elektryka. To nie jest miejsce na eksperymenty.

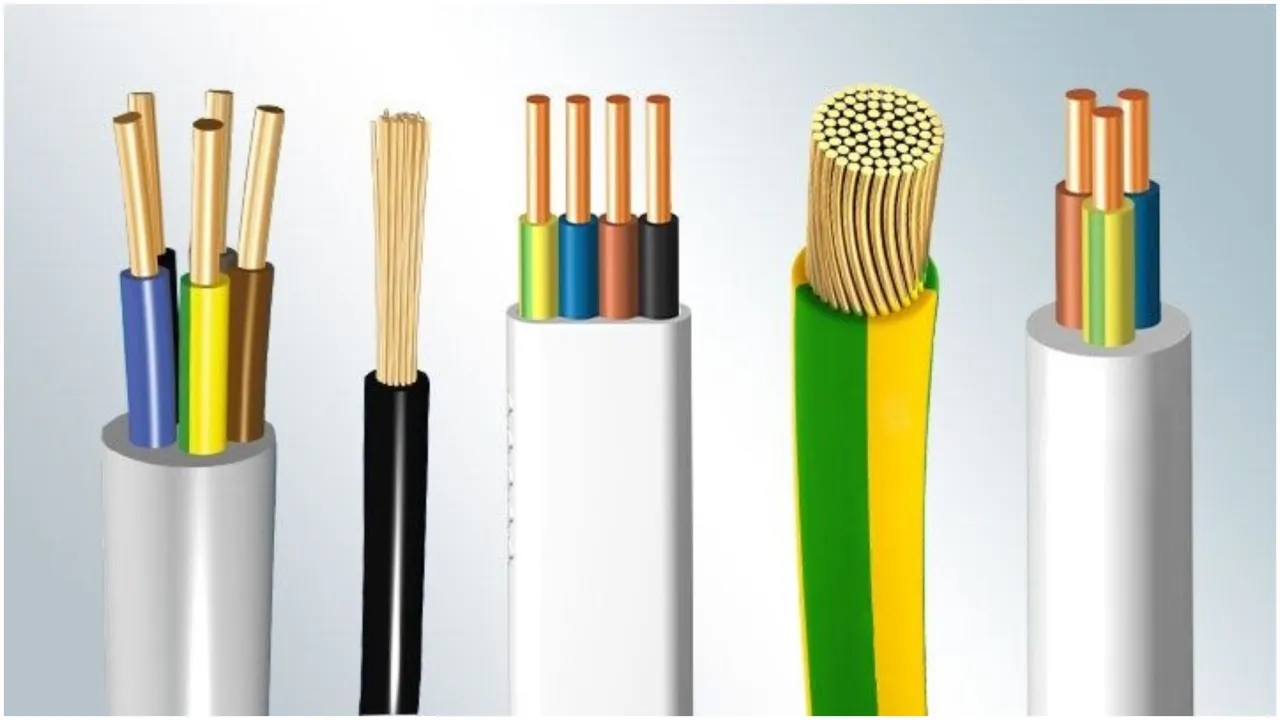

Jakie kolory obowiązują dzisiaj w instalacjach domowych? Krótkie przypomnienie norm.

Aby uniknąć nieporozumień i zapewnić bezpieczeństwo, aktualnie obowiązujące w Polsce normy kolorystyczne dla instalacji 230V (PN-HD 308 S2: 2007) są ściśle określone:

• Brązowy, czarny lub szary: Przewody fazowe (L)
• Niebieski: Przewód neutralny (N)
• Żółto-zielony: Przewód ochronny (PE)

Te kolory są standardem i powinny być stosowane we wszystkich nowych instalacjach. Jeśli natkniesz się na inne kolory, zwłaszcza w starym budownictwie, włącz czerwoną lampkę ostrzegawczą.

Nigdy nie ufaj kolorom w starej puszce jak sprawdzić napięcie próbnikiem?

Moja złota zasada brzmi: w starych instalacjach nigdy nie należy ufać kolorom przewodów! To, co wydaje się logiczne, może okazać się śmiertelną pułapką. Najbezpieczniejszym i najprostszym sposobem na sprawdzenie obecności napięcia jest użycie próbnika napięcia, potocznie zwanego "śrubokrętem z neonówką". Oto jak bezpiecznie go użyć:

1. Upewnij się, że próbnik jest sprawny (możesz go przetestować na znanym źródle prądu, np. w gniazdku, dotykając końcówki do fazy i palcem do metalowej skuwki).
2. Delikatnie dotknij metalową końcówką próbnika do izolacji odizolowanej żyły przewodu.
3. Drugą ręką dotknij metalowej skuwki na końcu rękojeści próbnika (niektóre próbniki mają przycisk, który trzeba nacisnąć).
4. Jeśli wewnątrz próbnika zaświeci się mała lampka neonowa, oznacza to, że przewód jest pod napięciem jest to przewód fazowy.
5. Jeśli lampka się nie świeci, przewód prawdopodobnie nie jest pod napięciem (może to być neutralny lub ochronny), ale dla pełnej pewności zawsze używam multimetru.

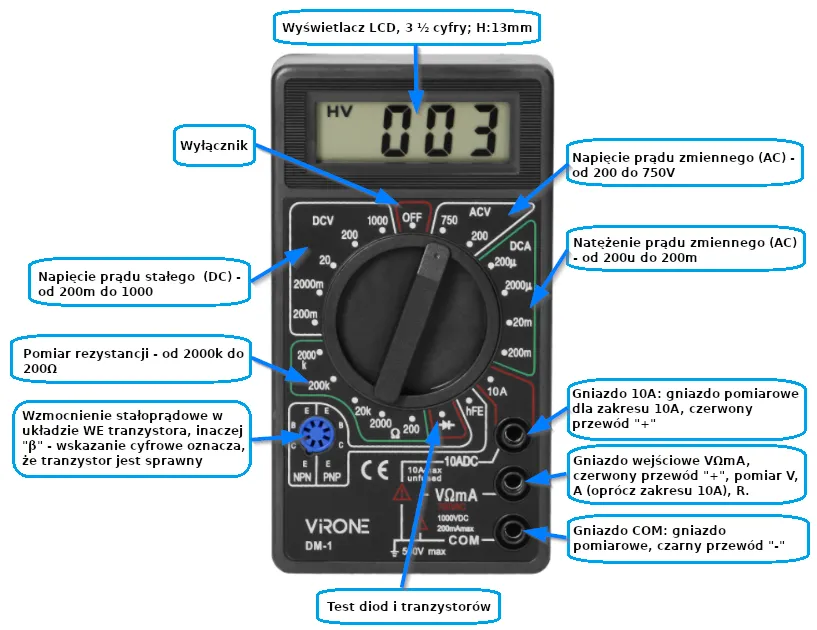

Multimetr: najpewniejsza metoda weryfikacji biegunowości

Krok po kroku: jak ustawić miernik, by bezpiecznie sprawdzić biegunowość?

Multimetr to mój niezawodny towarzysz w każdej pracy z elektryką i elektroniką. Jest to najpewniejsze narzędzie do weryfikacji biegunowości prądu stałego (DC). Oto, jak go użyć:

1. Ustaw multimetr na pomiar napięcia stałego (DCV). Wybierz odpowiedni zakres, który jest wyższy niż spodziewane napięcie (np. dla zasilaczy 12V wybierz zakres 20V DCV).
2. Podłącz czerwoną sondę multimetru do jednego przewodu, a czarną do drugiego. Zazwyczaj czerwona sonda to plus, a czarna to minus.
3. Odczytaj wynik na wyświetlaczu.

Interpretacja wyników: co oznacza dodatni, a co ujemny odczyt na wyświetlaczu?

Interpretacja wyników z multimetru jest bardzo prosta:

• Jeśli na wyświetlaczu pojawi się dodatni odczyt napięcia (np. +12.0V), oznacza to, że czerwona sonda jest podłączona do plusa (+), a czarna do minusa (-). Biegunowość jest zgodna z podłączeniem sond.
• Jeśli na wyświetlaczu pojawi się ujemny odczyt napięcia (np. -12.0V), oznacza to, że biegunowość jest odwrotna czerwona sonda jest na minusie (-), a czarna na plusie (+).

To proste i niezawodne, a co najważniejsze, daje nam 100% pewności.

Co robić, gdy nie masz miernika? Alternatywne, mniej pewne metody.

Szczerze mówiąc, bez multimetru lub schematu urządzenia, pewne określenie biegunowości jest bardzo trudne i obarczone ogromnym ryzykiem. Zdecydowanie odradzam zgadywanie i eksperymentowanie, zwłaszcza jeśli nie masz doświadczenia. Potencjalne uszkodzenia sprzętu lub, co gorsza, zagrożenie dla Twojego zdrowia, są zbyt poważne. W takich sytuacjach najlepiej jest zasięgnąć porady fachowca, który dysponuje odpowiednimi narzędziami, lub po prostu zaopatrzyć się w multimetr. To niewielka inwestycja, która może zaoszczędzić Ci wiele problemów i pieniędzy.

Złote zasady postępowania z białym kablem: podsumowanie

Zapamiętaj tę checklistę: 3 kroki do prawidłowej identyfikacji przewodu.

Aby uniknąć pomyłek i zapewnić bezpieczeństwo, zawsze postępuj zgodnie z tą prostą checklistą, gdy napotkasz biały kabel:

1. Zawsze sprawdzaj dokumentację urządzenia lub schemat instalacji. To jest Twoje pierwsze i najważniejsze źródło informacji.
2. Zwróć uwagę na kontekst. Czy to prąd stały (DC) czy zmienny (AC)? Niskie czy wysokie napięcie? To ma kluczowe znaczenie.
3. Użyj multimetru do pewnej weryfikacji biegunowości. To najbezpieczniejsza i najbardziej niezawodna metoda.

Przeczytaj również: Jak podłączyć kable do akumulatora? Uniknij błędów i uszkodzeń!

Kiedy lepiej wezwać fachowca? Sygnały, że zadanie Cię przerasta.

Pamiętaj, że nie ma wstydu w wezwaniu profesjonalisty. Wręcz przeciwnie, to oznaka odpowiedzialności. Zdecydowanie powinieneś wezwać wykwalifikowanego elektryka lub serwisanta, jeśli:

• Pracujesz z instalacjami 230V, zwłaszcza tymi starymi, gdzie ryzyko jest największe.
• Masz brak pewności co do funkcji przewodów, nawet po próbie weryfikacji multimetrem.
• Nie dysponujesz odpowiednimi narzędziami, takimi jak multimetr czy próbnik napięcia.
• Odczuwasz obawę przed uszkodzeniem sprzętu lub, co najważniejsze, własnym bezpieczeństwem.

Twoje zdrowie i bezpieczeństwo są bezcenne, a sprzęt można zawsze naprawić lub wymienić. Nie ryzykuj.
