Wybór odpowiedniego kabla do instalacji elektrycznej, szczególnie tej zabezpieczonej wyłącznikiem nadprądowym o wartości 32A, to decyzja o kluczowym znaczeniu dla bezpieczeństwa i prawidłowego funkcjonowania całego systemu. W tym artykule, jako Patryk Brzeziński, przedstawię Ci kompleksowe wskazówki dotyczące doboru przekroju i typu przewodu, bazując na normach i moim wieloletnim doświadczeniu. Dowiesz się, jak unikać kosztownych błędów i zapewnić swojej instalacji niezawodność.
Jaki kabel do zabezpieczenia 32A? Kluczowe zasady wyboru i bezpieczne przekroje.
- Dla obwodu 3-faz (400V) z zabezpieczeniem 32A, minimum to miedziany YKY 4 mm².
- To minimum dotyczy ułożenia w tynku lub na ścianie.
- Przekrój 4 mm² jest opcją graniczną ze względu na spadki napięcia i bezpieczeństwo.
- Powszechnie zalecanym i bezpiecznym standardem jest przewód miedziany 5x6 mm².
- Przewód 5x6 mm² zapewnia większy margines bezpieczeństwa i lepiej radzi sobie ze spadkami napięcia.
- Zabezpieczenie 32A w instalacjach 1-faz (230V) jest rzadkością.
- Wynika to z bardzo dużego obciążenia na jednej fazie.
- Dla 1-faz 32A, minimum to miedziany 6 mm².
- Często dla 1-faz 32A konieczny jest miedziany 10 mm², zależnie od warunków.
- Ostateczny przekrój dla 1-faz zależy od długości kabla.
- Ostateczny przekrój dla 1-faz zależy od sposobu ułożenia kabla.
- Przewody miedziane (YKY, YDY) to standard w instalacjach domowych.
- Miedź ma lepszą przewodność i mniejsze spadki napięcia niż aluminium.
- Przewody aluminiowe (YAKY) wymagają większego przekroju.
- Przy aluminium, przekrój musi być o jeden stopień większy niż dla miedzi.
- Przykład: 6 mm² miedzi odpowiada 10 mm² aluminium.
- Dobór przewodów w Polsce regulują normy, np. PN-HD 60364.
- Normy wymagają uwzględnienia obciążalności prądowej przewodu.
- Normy wymagają uwzględnienia dopuszczalnych spadków napięcia.
- Normy wymagają uwzględnienia warunków chłodzenia (sposobu ułożenia kabla).
- Normy wymagają uwzględnienia temperatury otoczenia.
- Normy wymagają uwzględnienia ochrony przed zwarciem.
- Zabezpieczenie 32A najczęściej zasila trójfazowe płyty indukcyjne.
- Stosuje się je do przepływowych podgrzewaczy wody o dużej mocy.
- Zabezpieczenie 32A jest typowe dla gniazd siłowych w garażach.
- Spotkamy je również przy gniazdach siłowych w warsztatach.
- Może zasilać małe podrozdzielnice.
- Dopuszczalny spadek napięcia w instalacji domowej to maksymalnie 4% od złącza.
- Dłuższe odcinki kabla (powyżej 15-20 metrów) zwiększają spadek napięcia.
- Przy długich odcinkach konieczne jest zastosowanie większego przekroju.
- Przykład: zwiększenie z 4 mm² do 6 mm² dla długich tras.

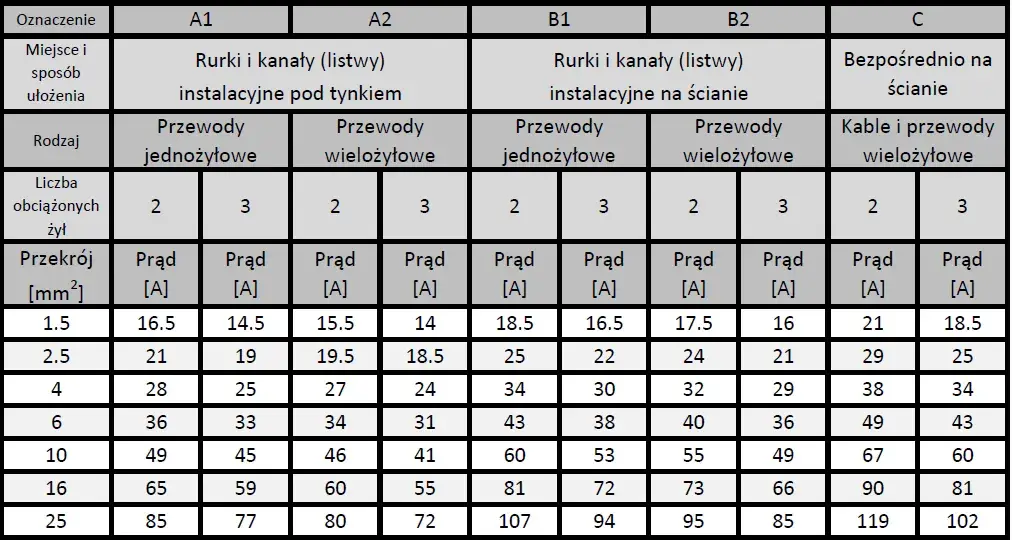

- Sposób ułożenia kabla znacząco wpływa na jego obciążalność prądową.
- Kable ułożone w tynku, rurce czy na ścianie mają różną obciążalność.
- Kable z lepszym chłodzeniem (np. na wolnym powietrzu) mogą przenosić większe prądy.
- Kable zamknięte w izolacji (np. w ścianie) mają mniejszą dopuszczalną obciążalność.
- Wyższa temperatura otoczenia zmniejsza dopuszczalną obciążalność prądową kabla.
Wybór kabla do zabezpieczenia 32A: dlaczego to takie ważne dla bezpieczeństwa?
Prawidłowy dobór kabla to fundament bezpiecznej i niezawodnej instalacji elektrycznej. Gdy mówimy o obwodzie zabezpieczonym wyłącznikiem 32A, mamy do czynienia z relatywnie dużymi prądami, które zasilają często urządzenia o znacznej mocy, takie jak płyty indukcyjne czy przepływowe podgrzewacze wody. Zastosowanie przewodu o zbyt małym przekroju w takim obwodzie to proszenie się o poważne problemy. Może to prowadzić do przegrzewania się kabla, co w konsekwencji stwarza realne ryzyko pożaru. Ponadto, niedopasowany przewód może skutkować uszkodzeniem podłączonych urządzeń, a w skrajnych przypadkach nawet porażeniem prądem. Moim zdaniem, oszczędzanie na kablach to fałszywa oszczędność, która może mieć katastrofalne skutki.
Czym grozi zastosowanie zbyt cienkiego przewodu?
- Przegrzewanie się kabla: Zbyt mały przekrój oznacza większy opór, a co za tym idzie, większe wydzielanie ciepła. Kabel może osiągać niebezpiecznie wysokie temperatury, co prowadzi do degradacji izolacji.
- Ryzyko pożaru: Przegrzewający się kabel to bezpośrednie zagrożenie pożarowe. Izolacja może zapalić się, a ogień szybko rozprzestrzenić na elementy konstrukcyjne budynku.
- Zadziałanie zabezpieczeń: Wyłącznik nadprądowy, choć chroni przed przeciążeniem, może częściej wyłączać obwód, co jest irytujące i świadczy o problemie z instalacją.
- Uszkodzenie podłączonych urządzeń: Zbyt cienki kabel powoduje nadmierne spadki napięcia, co może negatywnie wpływać na pracę urządzeń, prowadząc do ich nieprawidłowego działania, a nawet uszkodzenia.
- Porażenie prądem: Uszkodzona izolacja kabla zwiększa ryzyko bezpośredniego kontaktu z elementami pod napięciem, co jest śmiertelnie niebezpieczne.
Zabezpieczenie 32A: Gdzie najczęściej spotkasz je w swoim domu?
Zabezpieczenie o wartości 32A stosuje się w obwodach, które zasilają urządzenia o dużej mocy. Z mojego doświadczenia wynika, że najczęściej spotykamy je w następujących miejscach:
- Trójfazowe płyty indukcyjne: To chyba najpopularniejsze zastosowanie, gdzie duża moc płyty wymaga solidnego zasilania.
- Przepływowe podgrzewacze wody o dużej mocy: Te urządzenia, szczególnie te trójfazowe, potrafią pobierać znaczne prądy.
- Gniazda siłowe w garażach i warsztatach: Do podłączania maszyn i narzędzi wymagających zasilania trójfazowego.
- Zasilanie małych podrozdzielnic: Czasami, gdy mamy rozbudowaną instalację, główne zasilanie do mniejszej podrozdzielnicy (np. w garażu, piwnicy) może być zabezpieczone 32A.
Zrozumieć związek: rola wyłącznika nadprądowego a grubość kabla.
Wielu ludzi myśli, że wyłącznik nadprądowy chroni podłączone urządzenie. To błąd! Jego głównym zadaniem jest ochrona przewodu przed skutkami przeciążenia i zwarcia. Wyłącznik 32A jest tak skonstruowany, aby zadziałać, gdy prąd w obwodzie przekroczy bezpieczną wartość dla kabla, do którego jest dobrany. Jeśli zastosujemy zbyt cienki kabel, który ma niższą obciążalność prądową niż 32A, to zanim wyłącznik zdąży zadziałać, przewód może się już przegrzać i ulec uszkodzeniu. Dlatego tak ważne jest, aby wartość wyłącznika była zawsze dopasowana do maksymalnej obciążalności prądowej przewodu, a nie tylko do mocy urządzenia.
Jaki przekrój kabla do 32A: minimum i zalecenia
Kiedy stoisz przed wyborem kabla do obwodu 32A, musisz pamiętać, że istnieją pewne minima określone normami, ale w praktyce, dla zapewnienia maksymalnego bezpieczeństwa i komfortu użytkowania, często zaleca się zastosowanie przekroju nieco większego. Podzielmy to na instalacje jedno- i trójfazowe, ponieważ różnice są tu znaczące.
Instalacja trójfazowa (400V): Standard dla indukcji i gniazd siłowych
Większość nowoczesnych urządzeń o dużej mocy, takich jak płyty indukcyjne, projektowana jest do pracy w instalacjach trójfazowych. To rozwiązanie jest bardziej efektywne i bezpieczniejsze, ponieważ obciążenie rozkłada się na trzy fazy.
Przewód 4 mm²: Czy to wystarczy i kiedy można go zastosować?
Dla obwodu trójfazowego 32A, absolutnym minimum dla kabla miedzianego (np. YKY) ułożonego w tynku lub na ścianie jest przekrój żył 4 mm². Muszę jednak podkreślić, że jest to opcja graniczna. W sprzyjających warunkach (np. bardzo krótka długość kabla, doskonałe warunki chłodzenia, brak innych obwodów w pobliżu) może być wystarczający. Jednak w praktyce, zwłaszcza przy dłuższych odcinkach, 4 mm² może generować zbyt duże spadki napięcia, co negatywnie wpłynie na pracę urządzenia. Ja osobiście rzadko decyduję się na ten przekrój przy 32A, chyba że warunki są naprawdę idealne i dokładnie to policzę.
Przewód 6 mm²: Dlaczego elektrycy rekomendują właśnie ten przekrój?
Zdecydowanie najczęściej rekomendowanym i stosowanym standardem dla instalacji trójfazowej 32A jest przewód miedziany o przekroju 5x6 mm². Dlaczego? Przede wszystkim zapewnia on większy margines bezpieczeństwa w kontekście obciążalności prądowej długotrwałej. Co więcej, znacznie lepiej radzi sobie ze spadkami napięcia, które są nieuniknione przy dłuższych odcinkach. Stosując 6 mm², masz pewność, że instalacja będzie działać stabilnie, a urządzenie otrzyma odpowiednie napięcie, nawet przy pełnym obciążeniu. To po prostu rozwiązanie bardziej przyszłościowe i bezpieczne.
Instalacja jednofazowa (230V): Rzadsze, ale wymagające rozwiązanie
Zabezpieczenie 32A w instalacji jednofazowej to rzadkość w typowych domach. Wynika to z faktu, że prąd o wartości 32A przy napięciu 230V oznacza bardzo dużą moc (ok. 7,36 kW) na jednej fazie, co stanowi ogromne obciążenie dla sieci domowej i wymaga bardzo grubych przewodów.
Kiedy 6 mm² to za mało? Analiza obciążenia i warunków.
Dla instalacji jednofazowej 32A, nawet miedziany przewód o przekroju 6 mm² może okazać się niewystarczający. Pamiętaj, że w tym przypadku całe obciążenie spoczywa na jednej żyle fazowej. Przy dłuższych odcinkach kabla (powyżej 10-15 metrów) lub w niesprzyjających warunkach ułożenia (np. w izolacji termicznej), konieczny może być przewód miedziany o przekroju 10 mm². W takich sytuacjach zawsze zalecam precyzyjną kalkulację spadków napięcia i obciążalności prądowej, a najlepiej skonsultowanie się z doświadczonym elektrykiem.
Miedź czy aluminium: który materiał wybrać do instalacji 32A?
Współczesne instalacje domowe w Polsce bazują niemal wyłącznie na przewodach miedzianych. Miedź jest standardem i ma ku temu solidne powody. Jej przewodność jest znacznie lepsza niż aluminium, co oznacza mniejsze straty energii i mniejsze spadki napięcia przy tym samym przekroju. Przewody miedziane są również bardziej elastyczne i odporne na uszkodzenia mechaniczne, co ułatwia montaż i zwiększa trwałość instalacji. Przewody aluminiowe, choć tańsze, wymagają większego przekroju, aby osiągnąć podobną obciążalność prądową i są bardziej podatne na utlenianie się na połączeniach, co może prowadzić do wzrostu rezystancji i przegrzewania.
YKY vs YAKY: Porównanie właściwości i zastosowań obu typów kabli
W kontekście wyboru materiału, warto znać podstawowe oznaczenia kabli, które mówią nam o ich budowie i przeznaczeniu:

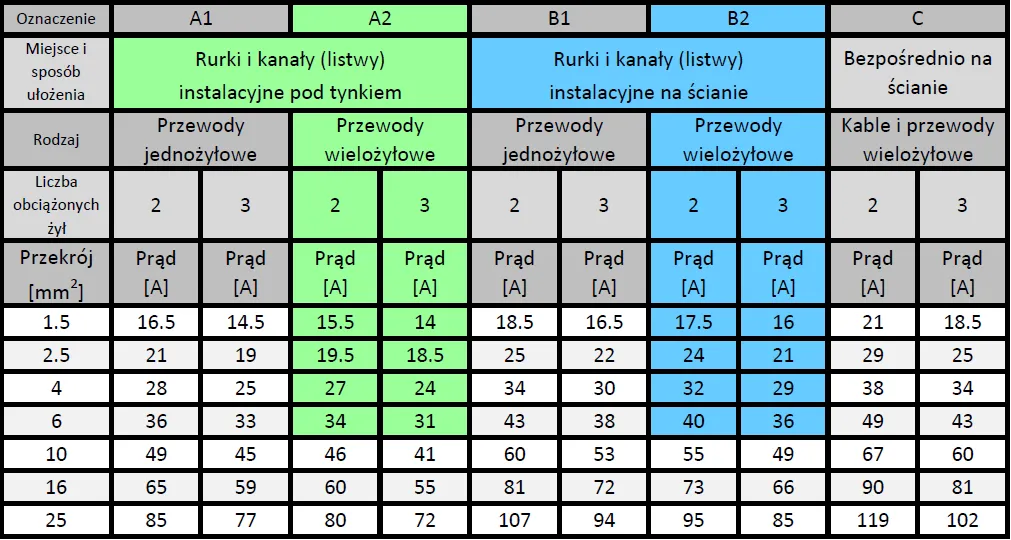

| Cecha | Miedź (YKY/YDY) | Aluminium (YAKY) |
|---|---|---|
| Materiał żył | Miedź | Aluminium |
| Przewodność | Bardzo dobra | Dobra (niższa niż miedzi) |
| Elastyczność | Wysoka (łatwiejszy montaż) | Niska (większa sztywność) |
| Odporność na utlenianie | Wysoka | Niższa (wymaga specjalnych złączek) |
| Cena | Wyższa | Niższa |
| Spadki napięcia | Mniejsze przy tym samym przekroju | Większe przy tym samym przekroju |
| Typowe zastosowanie | Instalacje wewnętrzne i zewnętrzne, standard w budownictwie mieszkaniowym i przemysłowym | Głównie linie zasilające, instalacje zewnętrzne, tam gdzie koszt jest kluczowy, rzadziej wewnątrz budynków |
Jak oznaczenia na kablu zdradzają jego budowę i przeznaczenie?
Oznaczenia na kablach to klucz do zrozumienia ich właściwości. Pozwalają one zidentyfikować materiał żył, rodzaj izolacji, liczbę żył i ich przekrój. Na przykład:
- YKY 5x6 mm²: Oznacza kabel miedziany (Y), z izolacją polwinitową (K) i powłoką polwinitową (Y), posiadający 5 żył o przekroju 6 mm² każda. Jest to typowy kabel ziemny lub do układania na stałe.
- YDYp 3x2,5 mm²: Kabel miedziany (Y), z izolacją polwinitową (D) i powłoką polwinitową (Y), płaski (p), posiadający 3 żyły o przekroju 2,5 mm² każda. Często używany w instalacjach podtynkowych.
- YAKY 4x16 mm²: Kabel aluminiowy (YA), z izolacją polwinitową (K) i powłoką polwinitową (Y), posiadający 4 żyły o przekroju 16 mm² każda. Typowy kabel zasilający, często stosowany na zewnątrz.
Zawsze sprawdzaj oznaczenia, zanim zdecydujesz się na konkretny przewód. To Twoja gwarancja, że wybierasz właściwy produkt.
Przeliczanie przekroju: zasada doboru kabla aluminiowego zamiast miedzianego.
Jeśli z jakiegoś powodu zdecydujesz się na zastosowanie kabla aluminiowego zamiast miedzianego (co w instalacjach domowych do 32A odradzam), musisz pamiętać o zasadzie zwiększania przekroju. Ze względu na niższą przewodność aluminium, aby zachować podobną obciążalność prądową i uniknąć nadmiernych spadków napięcia, przekrój kabla aluminiowego musi być o jeden stopień większy niż dla kabla miedzianego. Na przykład, jeśli dla miedzi potrzebowałbyś 6 mm², to dla aluminium powinieneś zastosować 10 mm². To bardzo ważna zasada, której nie można ignorować.
Co jeszcze wpływa na dobór kabla poza jego przekrojem?
Przekrój to oczywiście podstawa, ale jako doświadczony elektryk wiem, że to nie jedyny czynnik decydujący o prawidłowym doborze kabla. Istnieją inne, równie ważne aspekty, które musisz wziąć pod uwagę, aby Twoja instalacja była bezpieczna i działała bez zarzutu.
Jak długość kabla wpływa na jego grubość? Problem spadków napięcia
Długość kabla ma bezpośredni wpływ na zjawisko spadku napięcia. Im dłuższy przewód, tym większy opór i tym większy spadek napięcia na jego końcu. Dopuszczalny spadek napięcia od złącza do punktu odbioru w instalacji domowej nie powinien przekraczać 4%. Jeśli kabel jest zbyt długi i ma zbyt mały przekrój, spadek napięcia może być większy, co skutkuje niedostateczną mocą dla urządzenia, jego nieprawidłową pracą, a nawet uszkodzeniem. Dlatego przy dłuższych odcinkach (powyżej 15-20 metrów) często konieczne jest zastosowanie większego przekroju (np. zwiększenie z 4 mm² do 6 mm² dla obwodu 32A), aby skompensować ten spadek i zapewnić stabilne zasilanie.
Sposób ułożenia przewodu: czy kabel w tynku nagrzewa się bardziej niż na ścianie?
Tak, sposób ułożenia kabla ma ogromne znaczenie dla jego obciążalności prądowej. Kable zamknięte w izolacji (np. w tynku, w rurce instalacyjnej, w izolacji termicznej) mają ograniczoną zdolność do odprowadzania ciepła, co zmniejsza ich dopuszczalną obciążalność prądową. Innymi słowy, ten sam kabel ułożony w różnych warunkach może przenosić różne wartości prądu:
- W tynku lub w rurce pod tynkiem: Kable mają ograniczony dostęp do powietrza, co utrudnia chłodzenie. Ich obciążalność jest niższa niż kabli ułożonych na zewnątrz.
- Na ścianie lub na wolnym powietrzu: Kable mają swobodny dostęp do otoczenia, co sprzyja lepszemu odprowadzaniu ciepła. Mogą przenosić większe prądy.
- W ziemi: Wymagane są specjalne kable ziemne (np. YKY), które są odporne na wilgoć i uszkodzenia mechaniczne. Obciążalność zależy od rodzaju gruntu i głębokości ułożenia.
- W wiązkach lub w izolacji termicznej: Kable ułożone blisko siebie lub w materiałach izolacyjnych nagrzewają się wzajemnie, co drastycznie zmniejsza ich dopuszczalną obciążalność. W takich przypadkach często trzeba stosować współczynniki korekcyjne.
Wpływ temperatury otoczenia na obciążalność prądową kabla.
Temperatura otoczenia to kolejny istotny czynnik. Im wyższa temperatura wokół kabla, tym trudniej mu oddać ciepło, które sam generuje podczas pracy. Oznacza to, że w gorących warunkach (np. w kotłowni, na poddaszu latem, w pobliżu źródeł ciepła) dopuszczalna obciążalność prądowa kabla maleje. W takich sytuacjach normy przewidują stosowanie specjalnych współczynników korekcyjnych, które zmniejszają nominalną obciążalność kabla. Ignorowanie tego aspektu może prowadzić do przegrzewania się przewodu, nawet jeśli jego przekrój wydaje się na pierwszy rzut oka odpowiedni.
Jak wstępnie oszacować właściwy kabel do instalacji 32A?
Chociaż zawsze zalecam konsultację z elektrykiem, możesz samodzielnie dokonać wstępnego oszacowania potrzebnego kabla. To pomoże Ci zrozumieć skalę wymagań i przygotować się do rozmowy ze specjalistą. Pamiętaj, że to tylko szacunki, a finalny dobór powinien być precyzyjny.
Zbieranie danych: moc urządzenia, napięcie i odległość
Aby wstępnie oszacować przekrój kabla, potrzebujesz kilku kluczowych informacji:
- Moc urządzenia (W lub kW): Znajdziesz ją na tabliczce znamionowej urządzenia.
- Napięcie zasilania (V): 230V dla instalacji jednofazowej, 400V dla trójfazowej.
- Liczba faz: 1-fazowe czy 3-fazowe.
- Długość przewodu (m): Od rozdzielnicy do miejsca podłączenia urządzenia.
- Sposób ułożenia: W tynku, na ścianie, w rurce, w ziemi.
Praktyczne przykłady obliczeń dla najczęstszych scenariuszy (płyta indukcyjna, gniazdo w garażu)
Przyjrzyjmy się dwóm typowym scenariuszom, bazując na zaleceniach:
-

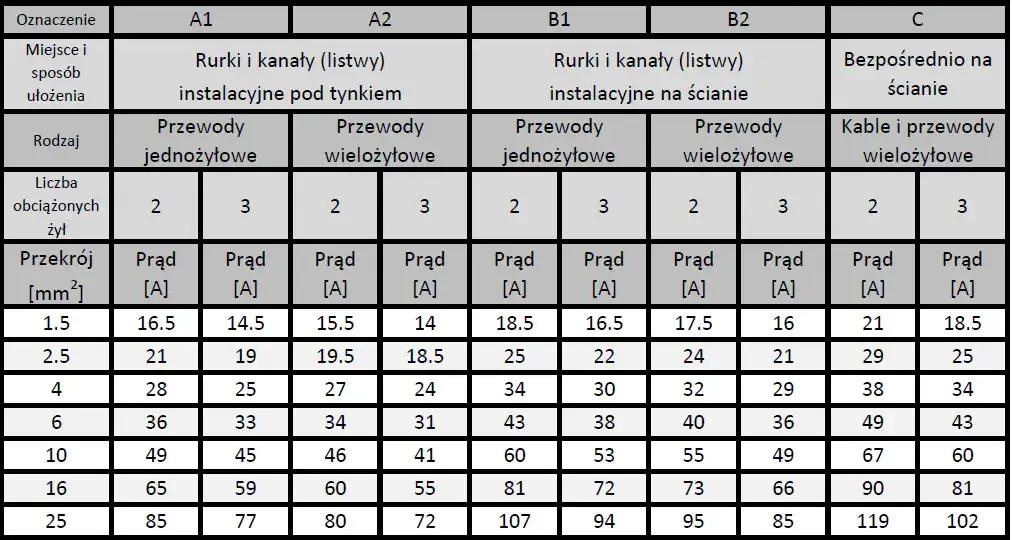

Płyta indukcyjna (np. 7.4 kW, 3-fazowa, 10m, ułożenie w tynku):
- Moc: 7400 W
- Napięcie: 400 V (3-fazowe)
- Długość: 10 m
- Prąd nominalny (przybliżony): 7400 W / (400 V * √3) ≈ 10.7 A na fazę. Jednak płyta często ma zabezpieczenie 32A, które chroni ją przed chwilowymi skokami.
- Zalecany kabel: Miedziany 5x6 mm² (YKY lub YDY). Choć 4 mm² może być minimum, 6 mm² zapewni komfort i bezpieczeństwo, szczególnie przy pełnym obciążeniu płyty.
-
Gniazdo siłowe w garażu (np. do spawarki 5 kW, 3-fazowe, 25m, ułożenie w ziemi):
- Moc: 5000 W
- Napięcie: 400 V (3-fazowe)
- Długość: 25 m
- Prąd nominalny (przybliżony): 5000 W / (400 V * √3) ≈ 7.2 A na fazę. Zabezpieczenie 32A daje duży zapas.
- Zalecany kabel: Miedziany 5x6 mm² (YKY, jako kabel ziemny). Ze względu na długość (25m) i specyfikę ułożenia (w ziemi, co wymaga kabla YKY), 6 mm² będzie tu dobrym wyborem, minimalizując spadki napięcia i zapewniając odpowiednią obciążalność.
Kiedy należy bezwzględnie skonsultować się z elektrykiem z uprawnieniami?
Moje wstępne szacunki to tylko punkt wyjścia. Zawsze, ale to zawsze, przed finalnym montażem i podłączeniem instalacji, powinieneś skonsultować się z kwalifikowanym elektrykiem posiadającym odpowiednie uprawnienia. Oto sytuacje, w których taka konsultacja jest absolutnie niezbędna:
- Brak pewności: Jeśli masz jakiekolwiek wątpliwości co do swoich obliczeń lub wyboru kabla.
- Nietypowe warunki: Gdy instalacja ma być prowadzona w trudnych warunkach (np. bardzo wysoka temperatura, agresywne środowisko, duża wilgotność).
- Złożone instalacje: W przypadku rozbudowanych systemów, gdzie wiele obwodów jest ze sobą powiązanych.
- Długie odcinki: Przy kablach o długości powyżej 20-30 metrów, gdzie spadki napięcia stają się krytyczne.
- Instalacje przemysłowe: Wszelkie obiekty inne niż mieszkalne wymagają specjalistycznej wiedzy.
- Przed finalnym montażem i odbiorem: Elektryk nie tylko dobierze kabel, ale także sprawdzi poprawność całej instalacji i dokona niezbędnych pomiarów.
Unikaj tych błędów przy wyborze kabla do 32A
W mojej praktyce widziałem wiele błędów, które wynikały z niewiedzy lub chęci oszczędności. Chcę Cię przed nimi ostrzec, abyś nie musiał ponosić ich konsekwencji.
Ignorowanie spadków napięcia przy dłuższych odcinkach
To jeden z najczęstszych i najbardziej podstępnych błędów. Użytkownicy często skupiają się tylko na obciążalności prądowej, zapominając, że długi, zbyt cienki kabel będzie działał jak rezystor, "pożerając" część napięcia. Efektem jest to, że urządzenie nie pracuje z pełną mocą, a w skrajnych przypadkach może ulec uszkodzeniu. Zawsze miej na uwadze te 4% dopuszczalnego spadku napięcia to klucz do stabilnej pracy instalacji.
Stosowanie przewodów o mniejszym przekroju niż wymagany
To najgroźniejszy błąd, który może prowadzić do przegrzewania się kabla, uszkodzenia izolacji, a w najgorszym scenariuszu do pożaru. Nigdy nie idź na kompromis z bezpieczeństwem. Zawsze lepiej zastosować kabel o jeden stopień większym przekroju niż minimalny, niż ryzykować awarię i zagrożenie dla życia lub mienia. Pamiętaj, że wyłącznik 32A chroni kabel, a nie na odwrót.
Przeczytaj również: Jak podłączyć kable do akumulatora? Uniknij błędów i uszkodzeń!
Niewłaściwy dobór kabla do warunków zewnętrznych (np. ułożenie w ziemi)
Kabel przeznaczony do układania w tynku nie nadaje się do ułożenia w ziemi, ani na zewnątrz bez dodatkowej ochrony. Kable ziemne (np. YKY) mają specjalną konstrukcję, która zapewnia im odporność na wilgoć, uszkodzenia mechaniczne i zmienne temperatury. Użycie niewłaściwego typu kabla w trudnych warunkach środowiskowych doprowadzi do jego szybkiej degradacji, utraty właściwości izolacyjnych i zagrożenia.
