Dobór kabla do ładowarki EV: Bezpieczeństwo i moc 11/22 kW

W dzisiejszych czasach, kiedy coraz więcej z nas decyduje się na pojazdy elektryczne, domowa stacja ładowania staje się nieodłącznym elementem infrastruktury. Jednak samo posiadanie ładowarki to dopiero początek. Kluczowe dla bezpieczeństwa, wydajności i niezawodności całego systemu jest prawidłowe dobranie przekroju kabla zasilającego. Zbyt cienki przewód to nie tylko wolniejsze ładowanie, ale przede wszystkim poważne ryzyko przegrzewania się instalacji, a w skrajnych przypadkach nawet pożaru.

Jako Patryk Brzeziński, zależy mi na tym, aby Twoja instalacja była nie tylko efektywna, ale przede wszystkim bezpieczna. W tym artykule dostarczę Ci precyzyjnych danych i praktycznych porad, które pomogą Ci uniknąć typowych błędów i zapewnić optymalne działanie Twojej domowej stacji ładowania EV. Przygotuj się na solidną dawkę wiedzy, która rozwieje wszelkie wątpliwości.

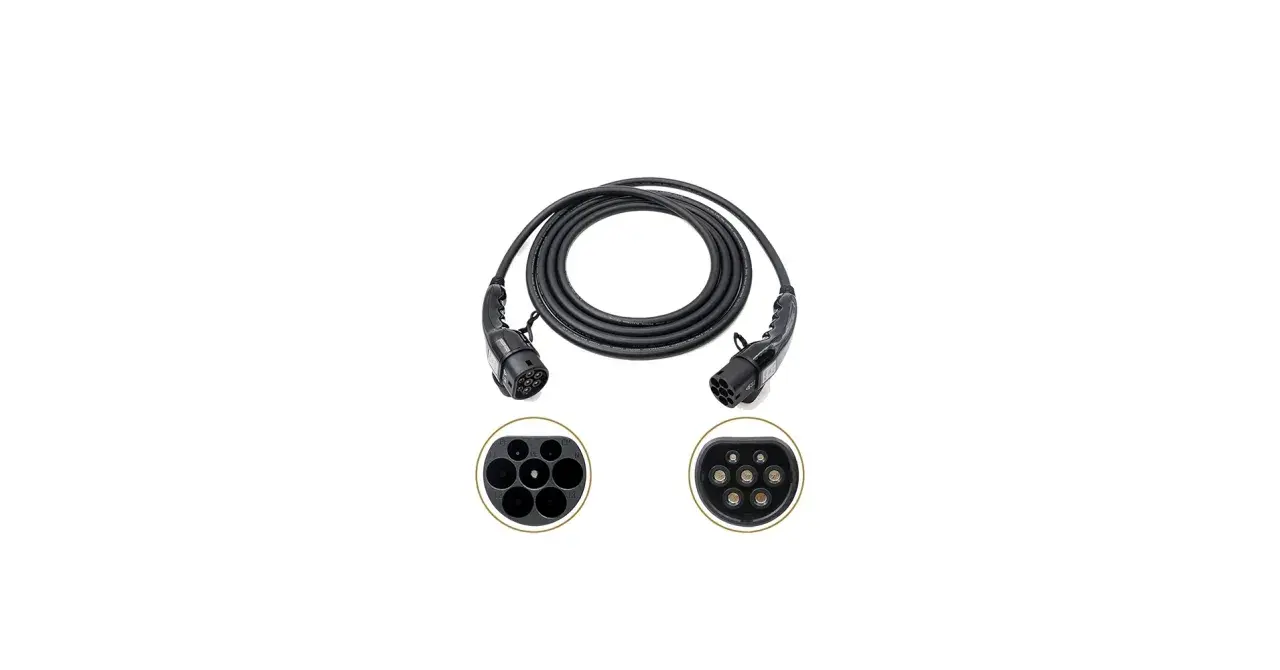

Wprowadzenie: Zrozumienie roli kabla w domowej stacji ładowania

Kabel zasilający do stacji ładowania pojazdu elektrycznego to znacznie więcej niż tylko "drut" doprowadzający prąd. To krwiobieg całej instalacji, który musi sprostać znacznym obciążeniom przez długie godziny. Jego podstawową rolą jest bezpieczne i efektywne przenoszenie energii elektrycznej z domowej rozdzielnicy do ładowarki, a następnie do akumulatora Twojego samochodu. Odpowiedni dobór kabla gwarantuje nie tylko stabilne i szybkie ładowanie, ale przede wszystkim chroni Twój dom i Twoich bliskich przed potencjalnymi zagrożeniami elektrycznymi.

Konsekwencje błędu: Co grozi, gdy wybierzesz zły przewód?

Niestety, pokusa oszczędności lub brak wiedzy często prowadzi do wyboru niewłaściwego przewodu. Konsekwencje mogą być poważne i dalekosiężne. Zbyt cienki kabel nie jest w stanie efektywnie odprowadzić ciepła generowanego przez przepływający prąd, co prowadzi do jego przegrzewania się. To z kolei skutkuje nie tylko stratami energii, ale przede wszystkim stwarza realne ryzyko uszkodzenia instalacji, a w najgorszym wypadku pożaru. Dodatkowo, niewłaściwy przekrój kabla może powodować nadmierne spadki napięcia, co bezpośrednio przekłada się na wolniejsze i mniej efektywne ładowanie Twojego samochodu.

Ryzyko pożaru, czyli jak przegrzewający się kabel zagraża Twojemu domowi

Przegrzewanie się kabla to nie tylko abstrakcyjne pojęcie to realne zagrożenie pożarowe. Gdy prąd płynący przez przewód jest zbyt duży w stosunku do jego przekroju, rezystancja kabla powoduje wydzielanie się ciepła. Jeśli ten proces jest długotrwały (a ładowanie samochodu trwa wiele godzin), izolacja kabla może ulec degradacji, a nawet stopieniu. W skrajnych przypadkach, przegrzewający się przewód może zapalić materiały łatwopalne znajdujące się w jego pobliżu, takie jak drewniane konstrukcje ścian, izolacja czy inne elementy wyposażenia domu. Pamiętaj, że bezpieczeństwo Twojej rodziny i mienia jest absolutnym priorytetem, dlatego nigdy nie należy lekceważyć ryzyka związanego z niewłaściwym doborem kabla.

Spadki napięcia a realna prędkość ładowania Twojego samochodu

Poza ryzykiem pożaru, zbyt mały przekrój kabla prowadzi do nadmiernych spadków napięcia. Co to oznacza w praktyce? Mówiąc prościej, do ładowarki dociera niższe napięcie niż to, które jest dostępne w rozdzielnicy. Skutkuje to tym, że ładowarka nie jest w stanie dostarczyć pełnej mocy, co bezpośrednio przekłada się na wolniejsze ładowanie Twojego pojazdu elektrycznego. Zgodnie z polskimi normami, dopuszczalny spadek napięcia w instalacji od złącza do gniazda nie powinien przekraczać 4%. Jeśli spadek napięcia jest większy, nie tylko wydłuża się czas ładowania, ale również obciążane są komponenty ładowarki i samochodu, co może skrócić ich żywotność. Dlatego tak ważne jest, aby kabel był odpowiednio dobrany, nie tylko pod kątem bezpieczeństwa, ale i efektywności.

Dobór przekroju kabla: Jak dopasować go do mocy ładowarki?

Analiza najpopularniejszych mocy: 7,4 kW, 11 kW i 22 kW

Na polskim rynku dominują trzy główne moce ładowarek domowych, które są najczęściej wybierane przez właścicieli pojazdów elektrycznych. Są to ładowarki jednofazowe o mocy do 7,4 kW oraz ładowarki trójfazowe o mocy 11 kW i 22 kW. Każda z tych mocy wymaga innego podejścia do doboru przekroju kabla, ze względu na różnice w natężeniu prądu i liczbie faz. Przyjrzyjmy się im bliżej, abyś mógł świadomie podjąć decyzję.

Ładowarka 11 kW (3x16A) jaki kabel to standard, a jaki to pewność?

Ładowarka 11 kW to najpopularniejszy wybór dla domowych instalacji trójfazowych. Zasilana jest prądem o natężeniu 16A na każdą z trzech faz. W przypadku takiej ładowarki, minimalny przekrój kabla miedzianego to 5x2,5 mm². Jednak z mojego doświadczenia wiem, że dla zapewnienia maksymalnej pewności, bezpieczeństwa i minimalizacji spadków napięcia, zdecydowanie zalecam stosowanie kabla 5x4 mm². Jest to szczególnie ważne, jeśli odległość od rozdzielnicy do punktu ładowania przekracza 15-20 metrów. Większy przekrój to mniejsze nagrzewanie się kabla i stabilniejsze napięcie, co przekłada się na dłuższą żywotność całej instalacji.

Ładowarka 22 kW (3x32A) tu nie ma miejsca na kompromisy

Ładowarka 22 kW to prawdziwa potęga w domowym garażu, zdolna do bardzo szybkiego ładowania. Wymaga ona zasilania prądem o natężeniu 32A na każdą fazę. Przy tak dużych obciążeniach absolutnym minimum jest kabel miedziany o przekroju 5x6 mm². Jednak, podobnie jak w przypadku 11 kW, dla pełnego bezpieczeństwa i optymalnej wydajności, często zaleca się stosowanie kabla 5x10 mm², zwłaszcza przy dłuższych odcinkach. Przy tej mocy nie ma miejsca na kompromisy każdy błąd w doborze kabla może mieć bardzo poważne konsekwencje. Zawsze warto postawić na większy przekrój, aby mieć pewność, że instalacja będzie działać niezawodnie i bezpiecznie przez lata.

Instalacja jednofazowa (do 7,4 kW) jakie przekroje wchodzą w grę?

Dla ładowarek jednofazowych o mocy do 7,4 kW, które zasilane są prądem o natężeniu do 32A, rekomendowany przekrój kabla miedzianego to 3x6 mm². Jest to standardowe rozwiązanie, które zapewnia odpowiednią rezerwę bezpieczeństwa i minimalizuje spadki napięcia dla typowych długości instalacji domowych. Pamiętaj, że nawet w przypadku instalacji jednofazowej, odpowiedni dobór kabla jest kluczowy dla stabilności i bezpieczeństwa ładowania.

Tabela doboru przekroju kabla Twoja ściągawka (Moc, Przekrój, Zabezpieczenie)

Przygotowałem dla Ciebie praktyczną ściągawkę, która podsumowuje rekomendowane przekroje kabli dla najpopularniejszych mocy ładowarek domowych. Mam nadzieję, że ułatwi Ci to szybkie zorientowanie się w temacie.

Długość instalacji: Kiedy potrzebujesz grubszego kabla?

Jak odległość od rozdzielnicy wpływa na wydajność ładowania?

Długość kabla od domowej rozdzielnicy do punktu ładowania ma bardzo duże znaczenie i często jest niedoceniana. Im dłuższy przewód, tym większa jego rezystancja, co z kolei prowadzi do większych spadków napięcia. Jak już wspominałem, norma dopuszcza maksymalnie 4% spadku napięcia w instalacji. Jeśli ten limit zostanie przekroczony, ładowarka nie będzie pracować z pełną mocą, a Ty będziesz ładować swój samochód wolniej, niż byś chciał. Co więcej, zbyt duży spadek napięcia może prowadzić do nagrzewania się kabla, nawet jeśli jego przekrój wydaje się odpowiedni dla danej mocy na krótkim odcinku. Dlatego długość to kluczowy parametr, który musimy wziąć pod uwagę.

Praktyczna zasada: Kiedy bezwzględnie zwiększyć przekrój kabla?

Istnieje prosta, praktyczna zasada, którą zawsze stosuję i polecam moim klientom:

• Dla ładowarki 11 kW, jeśli odległość od rozdzielnicy do punktu ładowania przekracza 15-20 metrów, bezwzględnie zastosuj kabel miedziany 5x4 mm², zamiast minimalnego 5x2,5 mm².
• Jeśli odcinek jest jeszcze dłuższy, np. 30-40 metrów, rozważ nawet 5x6 mm² dla ładowarki 11 kW, aby mieć pewność.
• Dla ładowarki 22 kW, jeśli odległość przekracza 10-15 metrów, zamiast minimalnego 5x6 mm², od razu pomyśl o kablu 5x10 mm².
• W przypadku bardzo długich odcinków (powyżej 40-50 metrów) dla 22 kW, może być konieczne nawet 5x16 mm².

Obliczanie spadku napięcia prosty wzór dla dociekliwych

Ocena spadku napięcia jest kluczowa dla bezpieczeństwa i wydajności instalacji. Choć istnieją wzory do obliczeń, które uwzględniają długość kabla, jego przekrój, materiał (miedź ma mniejszą rezystancję niż aluminium), prąd obciążenia oraz temperaturę, to jednak dokładne obliczenia i dobór przekroju kabla w zależności od długości i obciążenia powinien zawsze wykonać elektryk z uprawnieniami. To on ma dostęp do specjalistycznych tabel i programów, które gwarantują precyzję i zgodność z normami. Nie warto ryzykować samodzielnych, niedokładnych obliczeń, gdy w grę wchodzi bezpieczeństwo. Zaufaj profesjonalistom.

Dodatkowe elementy instalacji: Co jeszcze jest niezbędne?

Dlaczego ładowarka EV potrzebuje własnego, wydzielonego obwodu?

Instalacja ładowarki EV to nie tylko kabel, ale cały dedykowany obwód elektryczny. Dlaczego to takie ważne? Przede wszystkim ze względów bezpieczeństwa i stabilności zasilania. Ładowarka samochodowa to urządzenie o dużej mocy, które pracuje przez wiele godzin. Podłączenie jej do istniejącego obwodu, który zasila już inne urządzenia (np. gniazdka w garażu, oświetlenie), może prowadzić do jego przeciążenia. Skutkiem mogą być częste wybijanie bezpieczników, a w najgorszym wypadku przegrzewanie się przewodów w całej instalacji domowej. Wydzielony obwód gwarantuje, że ładowarka ma zapewnione stabilne i bezpieczne zasilanie, nie wpływając na pracę innych urządzeń w domu.

Wyłącznik nadprądowy jaki typ i charakterystyka są wymagane?

Każdy wydzielony obwód musi być odpowiednio zabezpieczony. W przypadku ładowarki EV, niezbędny jest dedykowany wyłącznik nadprądowy, potocznie nazywany "bezpiecznikiem". Powinien to być wyłącznik o charakterystyce C. Wyłączniki o charakterystyce C są przeznaczone do ochrony obwodów, w których występują prądy rozruchowe o średniej wartości, co jest typowe dla urządzeń takich jak silniki elektryczne czy właśnie ładowarki. Jego zadaniem jest ochrona instalacji przed skutkami przeciążeń i zwarć, odcinając dopływ prądu w razie zagrożenia. Wartość prądowa wyłącznika (np. 16A dla ładowarki 11 kW, 32A dla 22 kW) musi być dopasowana do mocy ładowarki i przekroju kabla.

Wyłącznik różnicowoprądowy (RCD): Typ A czy warto dopłacić do typu B?

Wyłącznik różnicowoprądowy (RCD) to kluczowy element ochrony przeciwporażeniowej. Dla ładowarek EV wymagane jest zastosowanie RCD. Standardowo, w większości domowych instalacji stosuje się RCD typu A, który chroni przed prądami różnicowymi sinusoidalnymi i pulsacyjnymi. Jednakże, nowoczesne ładowarki EV mogą generować prądy upływowe o innych kształtach (np. prądy stałe), które nie zostaną wykryte przez RCD typu A. Dlatego też, dla pełnego bezpieczeństwa i zgodności z najnowszymi normami, zaleca się stosowanie RCD typu B lub specjalnego RCD typu A-EV. Te zaawansowane wyłączniki są w stanie wykryć szersze spektrum prądów upływowych, zapewniając znacznie wyższy poziom ochrony przed porażeniem prądem. Moim zdaniem, dopłata do RCD typu B lub A-EV to inwestycja w Twoje bezpieczeństwo, której nie należy bagatelizować.

Znaczenie miedzi dlaczego kable aluminiowe nie wchodzą w grę?

W przypadku instalacji do ładowania pojazdów elektrycznych, należy bezwzględnie stosować wyłącznie kable miedziane. Kable aluminiowe, choć tańsze, są absolutnie nieodpowiednie dla tego typu zastosowań i mogą stwarzać poważne zagrożenie. Aluminium ma znacznie gorsze właściwości przewodzące niż miedź, co oznacza, że dla tej samej obciążalności prądowej wymaga znacznie większego przekroju. Co więcej, aluminium jest bardziej podatne na utlenianie i "płynięcie" pod wpływem nacisku, co prowadzi do luzowania się połączeń w zaciskach i zwiększania rezystancji. W efekcie, połączenia aluminiowe mogą się przegrzewać, iskrzyć i być przyczyną pożarów. Dlatego też, wszystkie normy i dobre praktyki jasno wskazują: do ładowarek EV tylko miedź!

Formalności i dobre praktyki: Instalacja ładowarki zgodnie z normami

Kiedy musisz zgłosić instalację do Urzędu Dozoru Technicznego?

Wielu moich klientów pyta o formalności związane z instalacją ładowarki. Otóż, dobra wiadomość jest taka, że instalacja punktu ładowania o mocy do 11 kW włącznie nie wymaga zgłoszenia do Urzędu Dozoru Technicznego (UDT), pod warunkiem, że jest to instalacja prywatna, przeznaczona do użytku własnego. Sytuacja zmienia się, jeśli punkt ładowania jest ogólnodostępny wtedy zgłoszenie do UDT jest konieczne. W przypadku ładowarek o mocy powyżej 11 kW (czyli np. 22 kW), również wymagane jest zgłoszenie do UDT, niezależnie od tego, czy jest to instalacja prywatna czy ogólnodostępna. Zawsze jednak warto sprawdzić aktualne przepisy, ponieważ mogą one ulec zmianie.

Moc przyłączeniowa Twojego domu a moc ładowarki sprawdź to, zanim kupisz!

Zanim w ogóle pomyślisz o zakupie ładowarki, musisz bezwzględnie sprawdzić moc przyłączeniową swojego budynku. To jeden z najczęstszych błędów, który widzę. Ładowarka 11 kW lub 22 kW wymaga przyłącza trójfazowego, potocznie nazywanego "siłą". Jeśli masz tylko przyłącze jednofazowe, będziesz mógł zainstalować jedynie ładowarkę o mocy do 7,4 kW. Co więcej, nawet mając "siłę", musisz upewnić się, że Twoja umowa z dostawcą energii elektrycznej przewiduje wystarczającą moc przyłączeniową. Dla komfortowego użytkowania ładowarki 11 kW i innych urządzeń domowych, minimalna zalecana moc przyłączeniowa to około 16-20 kW. Jeśli Twoja moc jest niższa, konieczne może być złożenie wniosku do zakładu energetycznego o jej zwiększenie, co wiąże się z dodatkowymi kosztami i czasem.

Rola elektryka z uprawnieniami SEP dlaczego nie warto robić tego samemu?

To jest punkt, który zawsze mocno podkreślam: montaż instalacji do ładowania EV powinien być zawsze przeprowadzany przez elektryka z odpowiednimi uprawnieniami SEP (Stowarzyszenia Elektryków Polskich). I to nie tylko ze względu na przepisy, ale przede wszystkim na Twoje bezpieczeństwo. Elektryk z uprawnieniami posiada niezbędną wiedzę i doświadczenie, aby prawidłowo dobrać przekroje kabli, zabezpieczenia, wykonać pomiary rezystancji izolacji, sprawdzić ciągłość uziemienia i wystawić protokół z pomiarów. Samodzielna instalacja, nawet jeśli wydaje się prosta, może skutkować błędami, które narażą Cię na ryzyko pożaru, porażenia prądem, a także unieważnią gwarancję na ładowarkę i ubezpieczenie domu. Nie warto oszczędzać na bezpieczeństwie to inwestycja, która się opłaca.

Norma PN-HD 60364-7-722 co musisz o niej wiedzieć?

Każda instalacja elektryczna, a w szczególności ta przeznaczona do ładowania pojazdów elektrycznych, musi być zgodna z obowiązującymi normami. W Polsce kluczową normą w tym zakresie jest PN-HD 60364-7-722 ("Instalacje elektryczne w obiektach budowlanych Wymagania dotyczące specjalnych instalacji lub lokalizacji Zasilanie pojazdów elektrycznych"). Ta norma precyzuje szczegółowe wymagania dotyczące projektowania, wykonawstwa i odbioru instalacji do ładowania EV, obejmując takie aspekty jak dobór kabli, zabezpieczeń, systemów ochrony przeciwporażeniowej oraz kwestie uziemienia. Dobry elektryk będzie doskonale znał te przepisy i zastosuje je w praktyce, gwarantując, że Twoja instalacja będzie nie tylko bezpieczna, ale i w pełni zgodna z prawem.

Podsumowanie: Twoja lista kontrolna przed montażem ładowarki

Najczęstsze błędy, których musisz unikać przy wyborze kabla

Aby ułatwić Ci zapamiętanie kluczowych informacji, zebrałem najczęstsze błędy, których musisz unikać:

• Zbyt mały przekrój kabla: To najpoważniejszy błąd, prowadzący do przegrzewania się, spadków napięcia i ryzyka pożaru.
• Brak wydzielonego obwodu: Podłączenie ładowarki do istniejącego obwodu może przeciążyć instalację domową.
• Niewłaściwe zabezpieczenia: Zbyt słaby wyłącznik nadprądowy lub brak odpowiedniego RCD (typu B/A-EV) to zagrożenie.
• Użycie kabli aluminiowych: Kable aluminiowe są absolutnie zakazane w instalacjach ładowarek EV ze względu na ich właściwości.
• Brak uwzględnienia długości kabla: Długie odcinki wymagają większych przekrojów, aby uniknąć spadków napięcia.
• Samodzielny montaż bez uprawnień: Brak profesjonalnej instalacji to ryzyko i niezgodność z normami.

Przeczytaj również: Który kabel to plus w zasilaczu? Sprawdź zanim podłączysz!

Ostateczne rekomendacje dla bezpiecznej i wydajnej instalacji

Na koniec, pozwól, że podsumuję najważniejsze rekomendacje, które pomogą Ci cieszyć się bezpieczną i wydajną stacją ładowania EV w Twoim domu:

• Dobierz odpowiedni przekrój: Zawsze kieruj się tabelą i zasadą "lepiej za gruby niż za cienki", zwłaszcza przy dłuższych odcinkach.
• Wydzielony obwód: Zawsze instaluj ładowarkę na dedykowanym, wydzielonym obwodzie.
• Prawidłowe zabezpieczenia: Zastosuj wyłącznik nadprądowy o charakterystyce C i wyłącznik różnicowoprądowy typu B lub A-EV.
• Tylko kable miedziane: Nigdy nie używaj kabli aluminiowych do zasilania ładowarki EV.
• Sprawdź moc przyłączeniową: Upewnij się, że Twój dom ma wystarczającą moc i odpowiedni typ przyłącza (jednofazowe/trójfazowe).
• Zatrudnij elektryka z uprawnieniami SEP: To najważniejsza rada. Profesjonalna instalacja to gwarancja bezpieczeństwa, zgodności z normami i spokoju ducha.

Pamiętaj, że inwestycja w prawidłową instalację to inwestycja w bezpieczeństwo Twoje i Twojej rodziny. Nie oszczędzaj na tym, co najważniejsze!
