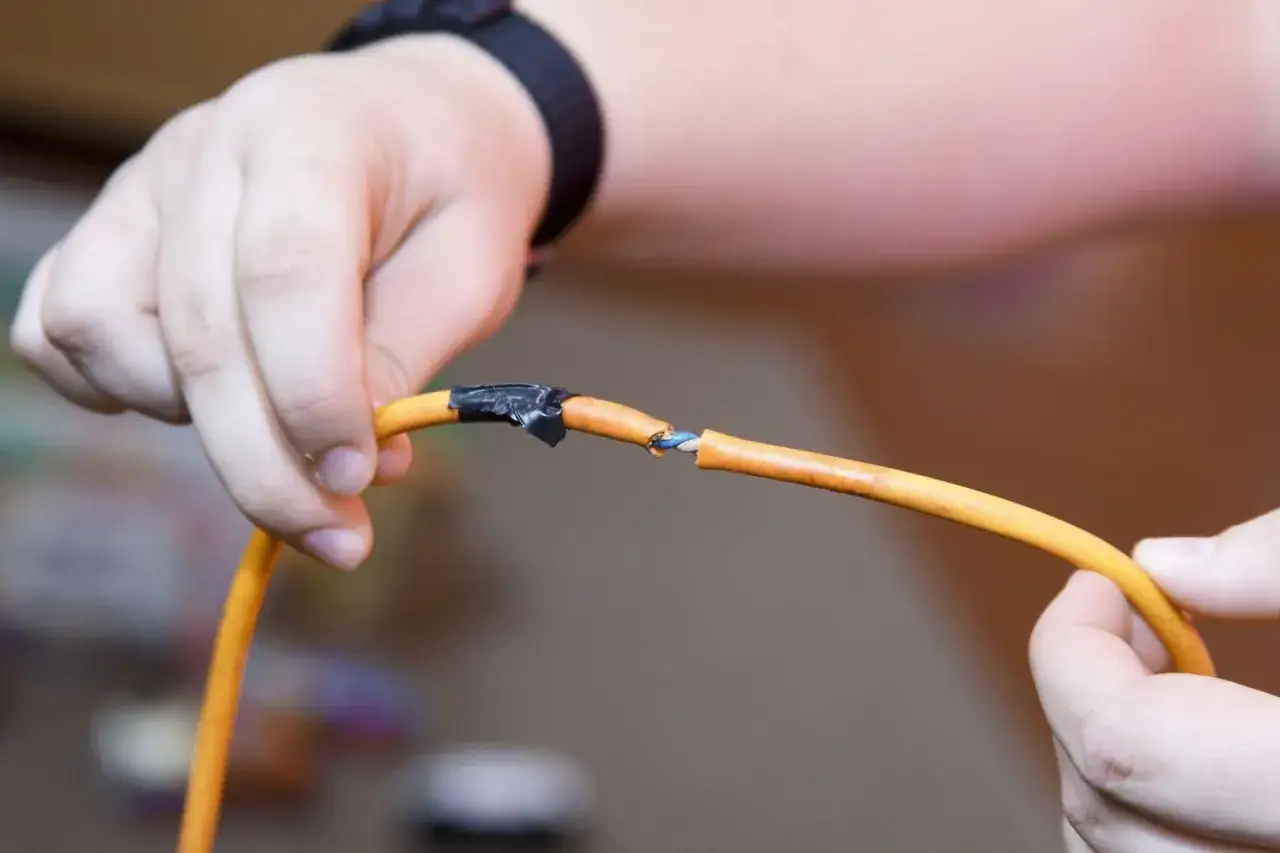

Przerwany kabel to frustrujący problem, który może sparaliżować działanie wielu urządzeń w Twoim domu. Zamiast od razu kupować nowy sprzęt czy wzywać elektryka, często możesz poradzić sobie z tym samodzielnie. W tym artykule, jako Patryk Brzeziński, przeprowadzę Cię przez praktyczne, krok po kroku instrukcje, które pozwolą Ci bezpiecznie i skutecznie naprawić różne typy uszkodzonych przewodów od kabli elektrycznych 230V, przez internetowe, antenowe, aż po te niskonapięciowe. Nauczysz się, jak zdiagnozować problem, dobrać odpowiednie narzędzia i materiały, a także, co najważniejsze, jak zadbać o swoje bezpieczeństwo podczas pracy z prądem.
Bezpieczne łączenie przerwanego kabla kompleksowy poradnik dla każdego majsterkowicza
- Zawsze odłącz zasilanie i zweryfikuj brak napięcia próbnikiem przed rozpoczęciem pracy.
- Do naprawy kabli 230V używaj szybkozłączek (np. WAGO) lub kostek zaciskowych, dbając o prawidłowe połączenie kolorów żył (brązowy/czarny, niebieski, żółto-zielony).
- Kable niskonapięciowe (np. od ładowarki, słuchawek) najlepiej łączyć przez lutowanie, a następnie izolować koszulkami termokurczliwymi.
- Kable internetowe (skrętka) i antenowe (koncentryczne) wymagają specjalnych złączek (np. "beczka", złączki żelowe, wtyki RJ45/F).
- Pamiętaj o odpowiednich narzędziach: ściągacz izolacji, szczypce, próbnik napięcia, a także materiałach izolacyjnych.
- W przypadku poważnych uszkodzeń, wilgotnych miejsc lub braku pewności, zawsze wezwij fachowca.
Dlaczego samodzielna naprawa jest możliwa, ale wymaga ostrożności?
Wiele osób myśli, że naprawa przerwanych kabli to zadanie tylko dla elektryków. Nic bardziej mylnego! W wielu przypadkach, przy odrobinie wiedzy i odpowiednich narzędziach, jesteś w stanie samodzielnie przywrócić sprawność uszkodzonym przewodom, oszczędzając czas i pieniądze. Muszę jednak podkreślić, że bezpieczeństwo jest absolutnym priorytetem. Praca z prądem, zwłaszcza w instalacjach 230V, wiąże się z ryzykiem porażenia, a nawet pożaru, jeśli zasady bezpieczeństwa zostaną zignorowane. Dlatego, zanim chwycisz za narzędzia, upewnij się, że znasz i rozumiesz podstawowe procedury ochronne.
Zanim zaczniesz: Absolutne podstawy bezpieczeństwa przy pracy z prądem
Zanim w ogóle pomyślisz o dotknięciu jakiegokolwiek kabla, musisz zadbać o swoje bezpieczeństwo. To nie jest kwestia wyboru, lecz bezwzględny obowiązek. Pamiętaj, że prąd jest niewidzialny, a jego skutki mogą być tragiczne. Dlatego zawsze postępuj zgodnie z poniższymi krokami, aby zminimalizować ryzyko.
Krok 1: Wyłącz zasilanie jak zrobić to prawidłowo?
To jest pierwszy i najważniejszy krok. Zawsze, ale to zawsze, odłącz zasilanie od obwodu, na którym zamierzasz pracować. Znajdź swoją skrzynkę z bezpiecznikami (rozdzielnicę elektryczną) i wyłącz odpowiedni bezpiecznik (lub wyłącznik nadprądowy). Jeśli nie jesteś pewien, który bezpiecznik odpowiada za dany obwód, dla pewności wyłącz główny wyłącznik prądu w całym domu. Lepiej dmuchać na zimne.Krok 2: Sprawdź dwa razy dlaczego próbnik napięcia to Twój najlepszy przyjaciel?
Po wyłączeniu zasilania, nie ufaj tylko temu, co widzisz na bezpiecznikach. Zawsze musisz to zweryfikować. Użyj próbnika napięcia, aby upewnić się, że w przewodach, które zamierzasz naprawiać, faktycznie nie ma prądu. Dotknij końcówką próbnika do każdej żyły. Brak świecenia lub sygnału dźwiękowego (w zależności od typu próbnika) oznacza, że możesz bezpiecznie przystąpić do pracy. To jedyny pewny sposób, by potwierdzić brak napięcia.
Krok 3: Przygotuj miejsce pracy porządek i dobre oświetlenie to podstawa
Bezpieczne miejsce pracy to podstawa. Upewnij się, że masz dobre oświetlenie, aby wyraźnie widzieć przewody i narzędzia. Usuń wszelkie potencjalne przeszkody i substancje, które mogłyby przewodzić prąd (np. woda). Pracuj na suchej powierzchni. Pamiętaj, że pośpiech i bałagan to najwięksi wrogowie bezpieczeństwa przy pracy z elektrycznością.
Niezbędnik domowego elektryka: narzędzia i materiały do łączenia kabli
Aby skutecznie i bezpiecznie naprawić przerwany kabel, potrzebujesz odpowiednich narzędzi i materiałów. Nie próbuj improwizować, używając nożyczek kuchennych czy taśmy klejącej to prosta droga do kolejnych problemów. Inwestycja w kilka podstawowych akcesoriów zwróci się z nawiązką.
Podstawowe narzędzia, które musisz mieć pod ręką
- Ściągacz izolacji: To absolutny must-have. Pozwala precyzyjnie usunąć izolację z przewodów, nie uszkadzając delikatnych żył. Jest znacznie bezpieczniejszy i skuteczniejszy niż nóż.
- Szczypce (kombinerki): Przydatne do chwytania, zginania i cięcia przewodów. Upewnij się, że mają izolowane rękojeści.
- Nóż do tapet (lub specjalny do kabli): Przyda się do nacięcia zewnętrznej izolacji grubszych kabli. Używaj go z najwyższą ostrożnością, aby nie uszkodzić wewnętrznych żył.
- Próbnik napięcia: Jak już wspomniałem, to Twój najlepszy przyjaciel. Niezbędny do weryfikacji braku prądu.
- Opalarka lub zapalniczka: Będzie potrzebna do obkurczania koszulek termokurczliwych.

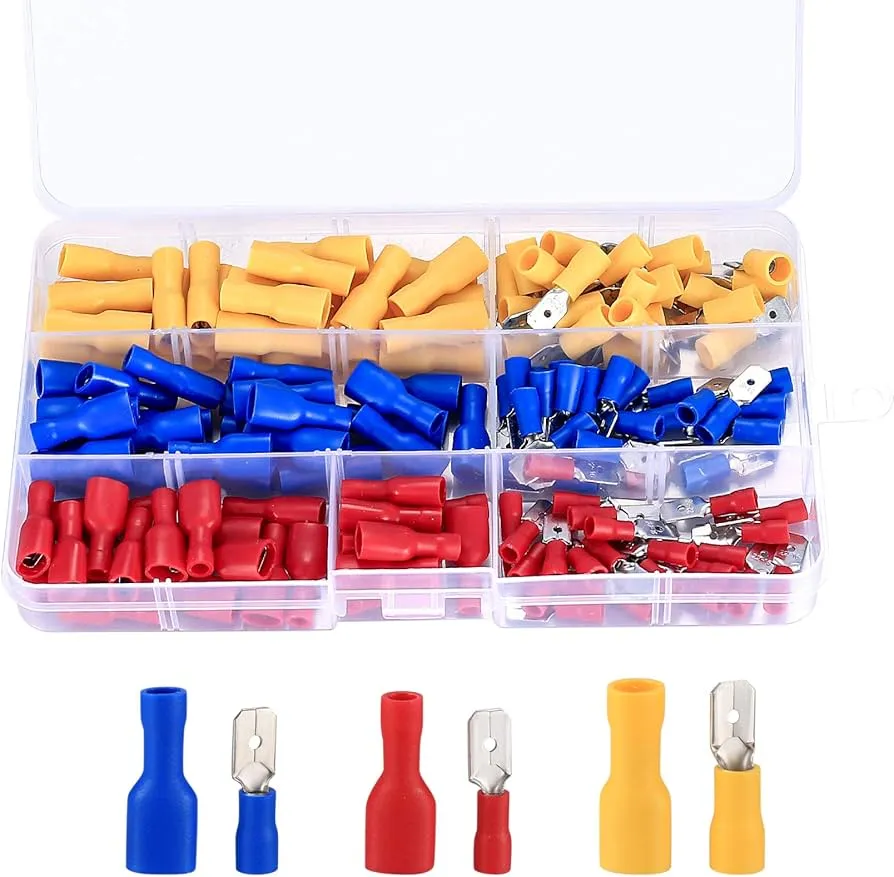

Materiały do łączenia i izolacji przegląd opcji
Wybór odpowiednich materiałów do łączenia i izolacji zależy od typu kabla i miejsca jego zastosowania. Poniżej przedstawiam najpopularniejsze i najskuteczniejsze rozwiązania.
Szybkozłączki (np. WAGO) najprostsza i najbezpieczniejsza metoda dla każdego
Szybkozłączki, takie jak te marki WAGO, to moja osobista rekomendacja dla domowych majsterkowiczów. Są niezwykle łatwe w użyciu, zapewniają szybkie, bezpieczne i trwałe połączenie, a co najważniejsze, eliminują potrzebę skręcania czy lutowania. Dostępne są w różnych wariantach, do kabli jedno- i wielożyłowych, a także do różnych przekrojów przewodów. Po prostu ściągasz izolację z przewodu, wkładasz go do złączki i zatrzaskujesz dźwignię gotowe!
Kostki zaciskowe klasyczne, ale wciąż skuteczne rozwiązanie
Tradycyjne kostki zaciskowe to uniwersalne rozwiązanie, które od lat sprawdza się w instalacjach elektrycznych. Są nieco bardziej czasochłonne w montażu niż szybkozłączki, ponieważ wymagają dokręcania śrubek, ale również zapewniają pewne połączenie. Pamiętaj, aby dobrać kostkę o odpowiednim rozmiarze do przekroju przewodów i mocno, ale z wyczuciem, dokręcić śrubki, aby zapewnić dobry kontakt elektryczny.
Lutowanie kiedy jest konieczne i jak je wykonać?
Lutowanie to metoda, która zapewnia bardzo trwałe i pewne połączenie mechaniczne oraz elektryczne. Jest szczególnie polecana przy naprawie kabli niskonapięciowych, np. od słuchawek, ładowarek czy małej elektroniki, gdzie przewody są cienkie i wymagają precyzji. Do lutowania potrzebujesz lutownicy, cyny (najlepiej z topnikiem) oraz odrobiny wprawy. Połączenie lutowane zawsze należy odpowiednio zaizolować.
Koszulki termokurczliwe profesjonalne zabezpieczenie połączenia
Koszulki termokurczliwe to moim zdaniem najlepszy sposób na profesjonalną i trwałą izolację miejsca połączenia. Po nałożeniu na przewód i podgrzaniu (np. opalarką lub zapalniczką), kurczą się, tworząc szczelną, estetyczną i odporną na warunki zewnętrzne osłonę. Dostępne są w różnych rozmiarach i kolorach, a nawet w wariantach z wewnętrzną warstwą cyny, która jednocześnie lutuje i izoluje przewód.
Łączenie kabla elektrycznego (230V) instrukcja krok po kroku
Naprawa przerwanego kabla elektrycznego 230V to najczęściej spotykany scenariusz w domowych warunkach. Pamiętaj, że tutaj bezpieczeństwo jest absolutnie kluczowe. Zawsze upewnij się, że zasilanie jest odłączone i zweryfikowane próbnikiem napięcia, zanim zaczniesz pracę.
Krok 1: Ostrożne usunięcie zewnętrznej izolacji kabla
Pierwszym krokiem jest usunięcie zewnętrznej, grubej izolacji kabla, aby odsłonić wewnętrzne żyły. Użyj noża do tapet lub specjalnego noża do kabli. Nacinaj izolację delikatnie, dookoła kabla, a następnie wzdłuż, na długości około 3-5 cm. Bądź niezwykle ostrożny, aby nie uszkodzić izolacji poszczególnych żył znajdujących się wewnątrz. Po nacięciu, izolację łatwo usuniesz.
Krok 2: Precyzyjne ściągnięcie izolacji z poszczególnych żył
Gdy masz już odsłonięte wewnętrzne żyły, musisz ściągnąć izolację z ich końcówek. Użyj ściągacza izolacji i usuń około 10-15 mm izolacji z każdej żyły. Upewnij się, że ściągacz jest ustawiony na odpowiedni przekrój przewodu, aby nie naciąć ani nie osłabić miedzianych drucików. Końcówki powinny być czyste i nieuszkodzone, gotowe do połączenia.
Krok 3: Klucz do sukcesu prawidłowa identyfikacja i łączenie żył według kolorów
To jest moment, w którym nie ma miejsca na pomyłki. Prawidłowe połączenie żył według kolorów jest absolutnie kluczowe dla bezpieczeństwa i prawidłowego działania instalacji. Zawsze łącz żyłę o tym samym kolorze z żyłą o tym samym kolorze. Nigdy nie mieszaj kolorów, zwłaszcza w przypadku żyły ochronnej!
Co oznaczają kolory kabli w polskiej instalacji (brązowy, niebieski, żółto-zielony)?
Zgodnie z polskimi normami (PN-HD 308 S2), kolory żył w instalacji 230V mają ściśle określone znaczenie:
- Żyła fazowa (L): Najczęściej brązowy lub czarny (czasem szary). To przez nią płynie prąd "gorący".
- Żyła neutralna (N): Zawsze niebieski. Służy do zamknięcia obwodu i odprowadzenia prądu.
- Żyła ochronna (PE): Zawsze żółto-zielony. To najważniejsza żyła bezpieczeństwa, chroniąca przed porażeniem w przypadku awarii. Nigdy jej nie ignoruj i zawsze łącz prawidłowo!
Jak połączyć żyły za pomocą szybkozłączki WAGO?
Szybkozłączki WAGO to moim zdaniem najlepszy wybór dla większości domowych zastosowań. Oto jak ich użyć:
- Upewnij się, że z każdej żyły ściągnięta jest izolacja na długości wskazanej na obudowie złączki (zazwyczaj 9-11 mm).
- Otwórz dźwignię szybkozłączki.
- Wsuń przygotowaną żyłę do otworu złączki, aż do oporu.
- Zamknij dźwignię, mocno ją dociskając.
- Powtórz te kroki dla drugiej żyły tego samego koloru.
- Sprawdź, czy żyła jest pewnie zamocowana, lekko pociągając za nią.
Jak prawidłowo użyć tradycyjnej kostki elektrycznej?
Jeśli preferujesz kostki zaciskowe, postępuj następująco:
- Odkręć śrubki w kostce, aby otworzyć otwory na przewody.
- Wsuń jedną żyłę (np. brązową) do otworu kostki, aż do oporu.
- Mocno, ale z wyczuciem, dokręć śrubkę, aby zacisnąć przewód.
- Wsuń drugą żyłę tego samego koloru (brązową) do drugiego otworu w tej samej sekcji kostki.
- Dokręć drugą śrubkę.
- Powtórz te kroki dla pozostałych par żył (niebieskich i żółto-zielonych), zawsze łącząc te same kolory.
- Sprawdź pewność połączenia, delikatnie pociągając za przewody.
Krok 4: Stworzenie trwałej i bezpiecznej izolacji miejsca łączenia
Połączenie elektryczne musi być odpowiednio zaizolowane, aby zapobiec zwarciom i porażeniom. To równie ważny krok, jak samo połączenie żył.
Jeśli używasz szybkozłączek WAGO, zazwyczaj nie potrzebujesz dodatkowej izolacji, ponieważ są one już fabrycznie izolowane. Jeśli jednak chcesz dodatkowo zabezpieczyć całe miejsce łączenia (np. w przypadku kabla w ścianie), możesz użyć koszulek termokurczliwych. Nałóż odpowiednio dużą koszulkę na całe połączenie i podgrzej ją opalarką, aż się obkurczy. Alternatywnie, możesz użyć dobrej jakości taśmy izolacyjnej, owijając nią miejsce łączenia warstwami, zachodząc na oryginalną izolację kabla. Upewnij się, że izolacja jest szczelna i nie ma żadnych odsłoniętych metalowych części.
Naprawa kabli specjalistycznych: internetowy, antenowy, niskonapięciowy
Nie wszystkie kable są takie same. Kable internetowe, antenowe czy te od ładowarek wymagają innych podejść do naprawy ze względu na swoją specyficzną budowę i przeznaczenie. Przyjrzyjmy się, jak skutecznie naprawić te typy przewodów.
Jak połączyć przerwany kabel internetowy (skrętkę)?
Kabel internetowy, czyli skrętka, składa się z czterech par skręconych ze sobą żył. Kluczowe jest tutaj zachowanie prawidłowej kolejności żył, zgodnie ze standardem (najczęściej T568B), aby sieć działała poprawnie. Istnieją dwie główne metody naprawy.
Metoda 1: Użycie złączki typu "beczka" i wtyków RJ45
Ta metoda polega na zarobieniu obu końcówek przerwanego kabla standardowymi wtykami RJ45, a następnie połączeniu ich za pomocą specjalnej złączki typu "beczka" (łącznika RJ45-RJ45). Wymaga to posiadania zaciskarki do wtyków RJ45 oraz samych wtyków. Jest to solidne rozwiązanie, ale bardziej zaawansowane.
Metoda 2: Szybkie łączenie za pomocą złączek żelowych (Scotchlok)
Złączki żelowe, często nazywane "żelkami" lub złączkami LSA/IDC (np. Scotchlok), to prostsza alternatywa. Są to małe złączki, do których wkłada się nieodizolowane żyły kabla, a następnie zaciska. Specjalny żel wewnątrz złączki chroni połączenie przed wilgocią. Nie wymagają specjalistycznych narzędzi do zaciskania i są idealne do szybkiej naprawy, np. kabla telefonicznego czy internetowego, gdzie nie ma potrzeby stosowania wtyków RJ45.
Jak naprawić kabel antenowy (koncentryczny)?
Kabel antenowy, czyli koncentryczny, ma specyficzną budowę: żyłę środkową, izolację, oplot i zewnętrzną izolację. Naprawa polega na prawidłowym przygotowaniu końcówek i użyciu złączek typu F.Prawidłowe przygotowanie kabla i montaż złącza typu F
Musisz precyzyjnie usunąć izolację, tak aby żyła środkowa była odsłonięta na ok. 10 mm, oplot na ok. 5 mm, a reszta była zaizolowana. Następnie na tak przygotowaną końcówkę nakręcasz (lub zaciskasz, jeśli to złącze kompresyjne) złącze typu F.
Użycie "beczki" do połączenia dwóch odcinków
Po zarobieniu obu końcówek przerwanego kabla złączami typu F, możesz je połączyć za pomocą złączki "beczki" (łącznika F-F). Jest to prosta i skuteczna metoda na przedłużenie lub naprawę kabla antenowego.
Jak uratować przerwany kabel od ładowarki lub słuchawek (niskonapięciowy)?
Kable niskonapięciowe, takie jak te od ładowarek czy słuchawek, są zazwyczaj cienkie i delikatne, ale ich naprawa jest jak najbardziej możliwa.
Delikatne przygotowanie cienkich przewodów
Ze względu na mały przekrój żył, musisz być niezwykle delikatny. Użyj ostrego nożyka (np. skalpela modelarskiego) lub precyzyjnego ściągacza izolacji, aby usunąć około 5-10 mm izolacji z każdej żyły. Czasem żyły są tak cienkie, że wystarczy delikatne "zeskrobanie" izolacji.
Dlaczego lutowanie jest tutaj najlepszą metodą?
Dla cienkich kabli niskonapięciowych lutowanie jest zdecydowanie najlepszą metodą. Zapewnia najpewniejsze połączenie mechaniczne i elektryczne, co jest kluczowe w przypadku często zginanych i narażonych na uszkodzenia przewodów. Połącz ze sobą żyły o tych samych kolorach (lub funkcjach, jeśli kolory są niestandardowe), a następnie je zlutuj.
Jak skutecznie zaizolować tak małe połączenie?
Po zlutowaniu, każde połączenie musi być zaizolowane. Idealne są do tego małe koszulki termokurczliwe, które precyzyjnie obkurczą się wokół lutowanego punktu. Możesz też użyć płynnej izolacji (tzw. "płynna taśma izolacyjna") lub, w ostateczności, bardzo cienkiej taśmy izolacyjnej, owijając ją z dużą precyzją.
Unikaj błędów: najczęstsze problemy przy łączeniu kabli
Nawet przy najlepszych chęciach, łatwo popełnić błędy podczas naprawy kabli. Chcę Cię ostrzec przed najczęstszymi pułapkami, aby Twoja praca była skuteczna i bezpieczna.
"Połączyłem kolor do koloru, a i tak nie działa" co poszło nie tak?
Choć zasada "kolor do koloru" jest podstawą, nie zawsze gwarantuje sukces. W przypadku kabli internetowych (skrętki), nawet jeśli kolory są połączone, ważna jest ich kolejność w standardzie T568A lub T568B. Jeśli jeden koniec kabla jest zarobiony w standardzie A, a drugi w B, kabel nie będzie działał. W przypadku kabli niskonapięciowych (np. od ładowarek), czasem kolory nie oznaczają standardowej funkcji (np. czerwony to plus, czarny to minus), a ich identyfikacja może być trudniejsza bez schematu. Zawsze upewnij się, że łączysz żyły o tej samej funkcji.
Zbyt słabe połączenie jak rozpoznać i naprawić problem przegrzewających się styków?
Słabe połączenie elektryczne to poważny problem. Może objawiać się migotaniem światła, niestabilnym działaniem urządzenia, a nawet przegrzewaniem się miejsca łączenia. Jeśli zauważysz, że kostka zaciskowa lub złączka jest ciepła, to sygnał alarmowy! Oznacza to, że opór w miejscu styku jest zbyt duży. Natychmiast odłącz zasilanie i sprawdź połączenie. Dokręć śrubki w kostce, upewnij się, że żyły są dobrze wciśnięte w szybkozłączkę. Czasem konieczne jest ponowne przygotowanie końcówek przewodów i wykonanie połączenia od nowa, aby zapewnić pewny i niskooporowy styk.Niewłaściwa izolacja dlaczego to prosta droga do awarii lub pożaru?
Niewłaściwa izolacja to jeden z najgroźniejszych błędów. Odsłonięte żyły mogą prowadzić do zwarcia, porażenia prądem, a nawet pożaru. Nigdy nie lekceważ tego etapu! Upewnij się, że każda żyła jest dokładnie zaizolowana, a całe miejsce połączenia jest szczelnie osłonięte. Jeśli używasz taśmy izolacyjnej, owiń ją kilkoma warstwami, zachodząc na oryginalną izolację kabla. Koszulki termokurczliwe są w tym aspekcie znacznie pewniejsze i trwalsze.
Kiedy wezwać fachowca? Sytuacje, w których naprawa to zbyt duże ryzyko
Chociaż zachęcam do samodzielnych napraw, są sytuacje, w których ryzyko jest po prostu zbyt duże, a interwencja kwalifikowanego elektryka jest absolutnie niezbędna. Moje doświadczenie podpowiada, że lepiej zapłacić za profesjonalną usługę, niż ryzykować zdrowie lub życie.
Widoczne uszkodzenia, stopienie izolacji lub ślady przegrzania
Jeśli kabel jest poważnie uszkodzony, ma stopioną izolację, widoczne ślady przegrzania (np. sczerniałe miejsca) lub czujesz zapach spalenizny, nie próbuj samodzielnej naprawy. To sygnał, że problem jest głębszy i może dotyczyć całej instalacji. W takiej sytuacji natychmiast odłącz zasilanie i wezwij elektryka.
Naprawa kabla w miejscach o dużej wilgotności (łazienka, kuchnia)
Wilgoć i prąd to śmiertelne połączenie. Naprawa kabli w łazienkach, kuchniach, piwnicach czy na zewnątrz, gdzie występuje duża wilgotność lub ryzyko zalania, jest szczególnie niebezpieczna. W takich miejscach wymagane są specjalne zabezpieczenia i hermetyczne połączenia, które najlepiej wykona profesjonalista. Mufy i złącza żelowe, choć dostępne, wymagają wiedzy i doświadczenia w ich prawidłowym montażu.
Przeczytaj również: Kabel antenowy: Cena, wybór. Idealny sygnał DVB-T2/SAT!
Brak pewności co do swoich umiejętności kiedy lepiej nie ryzykować?
Na koniec, najważniejsza zasada: jeśli masz jakiekolwiek wątpliwości co do swoich umiejętności, prawidłowości wykonania połączenia, czy bezpieczeństwa całej operacji, po prostu nie ryzykuj. Prąd nie wybacza błędów. Zawsze lepiej wezwać kwalifikowanego elektryka, który szybko i bezpiecznie rozwiąże problem. Twoje bezpieczeństwo i spokój ducha są bezcenne.
