Jak połączyć kable w puszce? Mój poradnik bezpieczeństwa

Łączenie przewodów elektrycznych w puszce instalacyjnej to zadanie, które na pierwszy rzut oka może wydawać się skomplikowane, ale z odpowiednią wiedzą i zachowaniem zasad bezpieczeństwa, jest w pełni wykonalne. W tym artykule przeprowadzę Cię krok po kroku przez cały proces, od przygotowania, przez wybór odpowiednich złączek, aż po finalną kontrolę. Pamiętaj, że prawidłowo wykonane połączenie to klucz do bezpieczeństwa i długotrwałej funkcjonalności całej instalacji elektrycznej w Twoim domu.

Zanim zaczniesz: Bezpieczeństwo to podstawa

Zanim w ogóle pomyślisz o dotknięciu przewodów, musisz bezwzględnie zadbać o swoje bezpieczeństwo. To jest absolutnie najważniejszy krok. Nie ma tu miejsca na pośpiech czy niedbalstwo. Zawsze zaczynam od tego, aby mieć pewność, że praca będzie bezpieczna.

1. Zlokalizuj rozdzielnicę główną: Zazwyczaj znajduje się ona w przedpokoju, piwnicy lub garażu.
2. Zidentyfikuj odpowiedni obwód: Jeśli wiesz, który bezpiecznik odpowiada za dany obwód (np. oświetlenie w danym pomieszczeniu), wyłącz tylko jego. Jeśli nie masz pewności, dla pełnego bezpieczeństwa wyłącz główny wyłącznik prądu (tzw. "eska" lub wyłącznik różnicowoprądowy), który odcina zasilanie w całym domu.
3. Upewnij się, że zasilanie jest odłączone: Po wyłączeniu bezpiecznika, dla pewności, możesz spróbować włączyć światło lub podłączyć inne urządzenie do gniazdka w danym obwodzie. Jeśli nic nie działa, to dobry znak.

Po odłączeniu zasilania, kluczowe jest upewnienie się, że w przewodach na pewno nie ma napięcia. Do tego celu służy próbnik napięcia. To proste, ale niezastąpione narzędzie. Włóż końcówkę próbnika kolejno do każdego z przewodów w puszce, dotykając jednocześnie palcem metalowej części na końcu rękojeści. Jeśli próbnik nie zaświeci się, oznacza to brak napięcia. Sprawdź każdy przewód z osobna, aby mieć stuprocentową pewność.

Do prawidłowego i bezpiecznego łączenia kabli w puszce będziesz potrzebować kilku podstawowych narzędzi. Zawsze upewniam się, że mam je pod ręką i że są w dobrym stanie:

• Próbnik napięcia: Niezbędny do weryfikacji braku prądu.
• Ściągacz izolacji: Umożliwia precyzyjne usunięcie izolacji z przewodów bez uszkadzania żyły.
• Obcinaczki do przewodów (szczypce): Do przycinania przewodów na odpowiednią długość.
• Wkrętaki (płaski i krzyżakowy): Do pracy z kostkami zaciskowymi lub osprzętem.

Pamiętaj, aby narzędzia, którymi pracujesz przy instalacji elektrycznej, były izolowane. To dodatkowa warstwa ochrony, która może uratować życie.

Rozszyfrowujemy kolory kabli, aby uniknąć błędów

Zrozumienie kolorystyki przewodów to absolutna podstawa. To jak znajomość alfabetu w elektryce. Prawidłowe rozpoznanie funkcji każdego kabla jest kluczowe dla bezpieczeństwa i poprawnego działania instalacji. W Polsce, w nowych instalacjach, obowiązują jasne standardy.

Przewód fazowy (L) to ten, który "przynosi" prąd. Jest to przewód pod napięciem. Najczęściej spotkasz go w kolorze brązowym, czarnym lub szarym. Nigdy nie dotykaj go, gdy instalacja jest pod napięciem grozi to porażeniem!

Przewód neutralny (N), zawsze w kolorze niebieskim, służy do zamykania obwodu elektrycznego. Prąd, po przejściu przez urządzenie, wraca nim do źródła. Jest to niezwykle ważny element, choć zazwyczaj nie ma na nim napięcia względem ziemi (chyba że wystąpi awaria).

to Twój osobisty strażnik bezpieczeństwa. Rozpoznasz go po charakterystycznym kolorze żółto-zielonym. Jego głównym zadaniem jest ochrona przed porażeniem prądem. W przypadku awarii (np. przebicia izolacji na obudowę urządzenia), przewód PE odprowadza prąd do ziemi, powodując zadziałanie zabezpieczeń (np. wyłącznika różnicowoprądowego). Nigdy go nie ignoruj ani nie wykorzystuj do innych celów! W przypadku starych instalacji, zwłaszcza tych sprzed kilkudziesięciu lat, kolorystyka przewodów może być zupełnie inna lub wręcz chaotyczna. Możesz spotkać przewody w kolorze czerwonym, białym, a nawet w ogóle bez rozróżnienia kolorystycznego. W takich sytuacjach zachowaj szczególną ostrożność. Zawsze użyj próbnika napięcia, aby zidentyfikować przewód fazowy, a w razie jakichkolwiek wątpliwości lub braku pewności co do pozostałych przewodów, zdecydowanie wezwij profesjonalnego elektryka. Próba samodzielnego łączenia w takich warunkach to proszenie się o kłopoty.

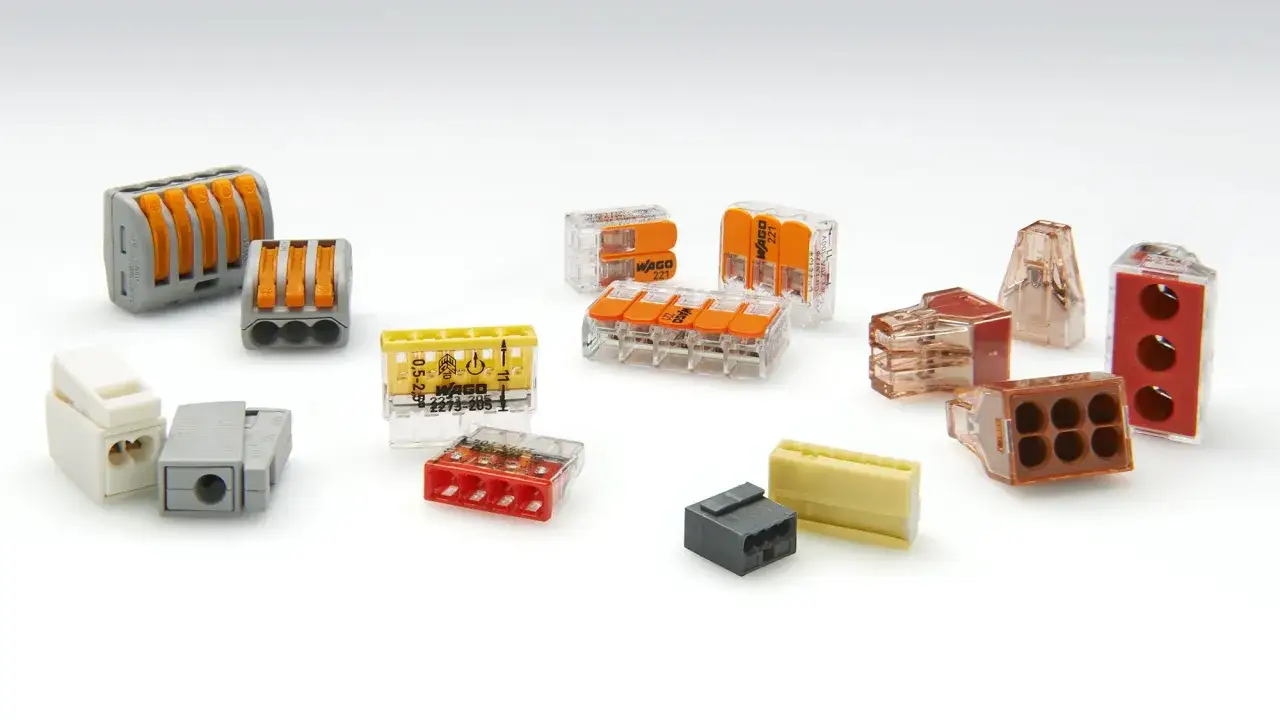

Wybór metody łączenia: Kostka czy szybkozłączka WAGO?

Na rynku dostępne są różne metody łączenia przewodów, ale dwie z nich dominują w nowoczesnych instalacjach. Wybór odpowiedniej zależy od Twoich preferencji, doświadczenia i specyfiki instalacji. Ja osobiście mam swoje ulubione rozwiązania, ale warto znać obie opcje.

Kostki zaciskowe (listwy zaciskowe) to tradycyjne rozwiązanie, które wciąż ma swoje zastosowanie. Składają się z izolowanego korpusu z otworami, do których wkłada się odizolowane końcówki przewodów, a następnie dokręca się je za pomocą śrubek. Wymagają użycia wkrętaka. Są idealne tam, gdzie potrzebujesz bardzo precyzyjnego i mocnego połączenia, jednak mają swoje wady.

• Zalety: Tradycyjne, sprawdzone rozwiązanie; możliwość bardzo precyzyjnego dokręcenia przewodu.
• Wady: Ryzyko zbyt słabego (przegrzewanie) lub zbyt mocnego (uszkodzenie przewodu) dokręcenia; czasochłonność montażu; wymagają narzędzi.

Szybkozłączki WAGO to obecnie najpopularniejsze i moim zdaniem najbezpieczniejsze rozwiązanie, szczególnie dla amatorów. Charakteryzują się niezwykłą szybkością i prostotą montażu. Wystarczy odpowiednio odizolować przewód i wsunąć go do otworu złączki (w niektórych seriach, np. 221, używa się dźwigni). WAGO oferuje różne serie, dostosowane do różnych typów przewodów i zastosowań. To właśnie te złączki rekomenduję najczęściej, bo minimalizują ryzyko błędu.

• Kluczowe zalety: Szybki i beznarzędziowy montaż (lub z dźwignią); bardzo bezpieczne połączenie, minimalizujące ryzyko błędu ludzkiego; kompaktowe rozmiary; możliwość łączenia różnych typów przewodów (w zależności od modelu).

Warto również wspomnieć o różnicy między przewodami. Mamy przewody jednodrutowe (drut), które są sztywne, oraz przewody wielodrutowe (linka), które są elastyczne. Złączki WAGO są dostępne w wariantach odpowiednich dla obu typów, co jest ich dużą zaletą. Zawsze upewnij się, że wybierasz złączkę przeznaczoną do typu przewodu, z którym pracujesz.

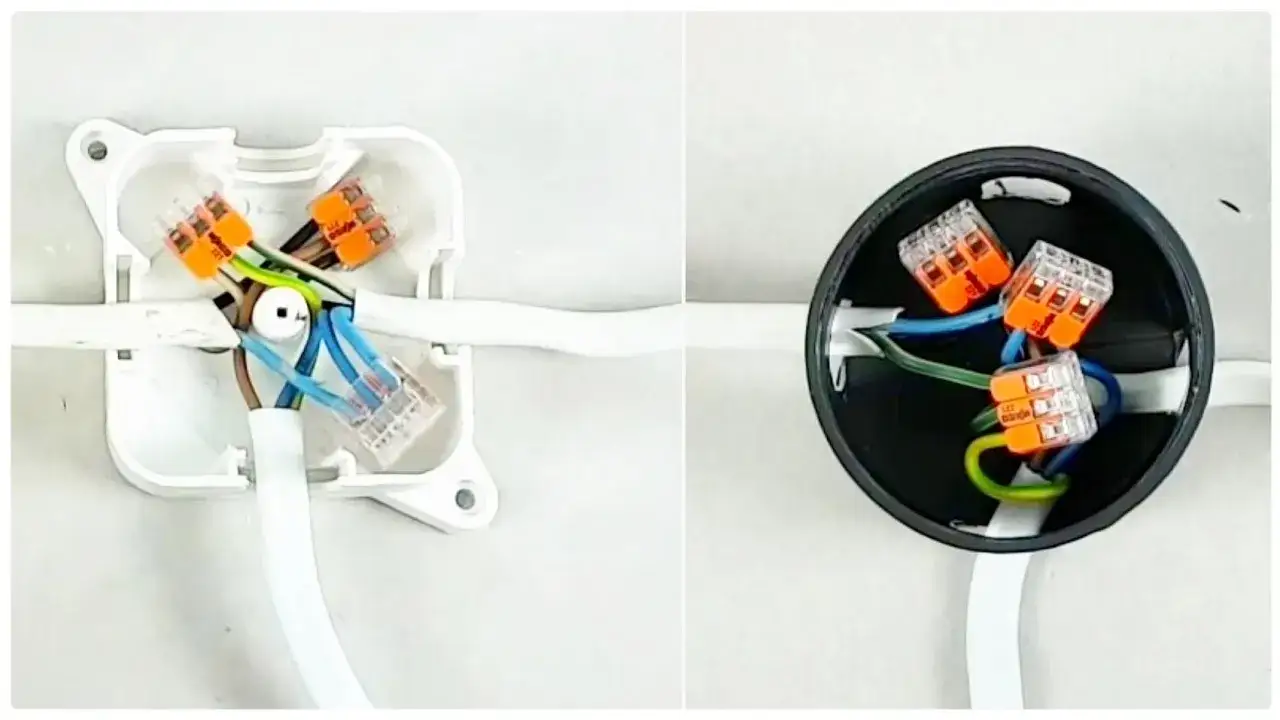

Łączenie kabli w puszce: Instrukcja krok po kroku

Kiedy już zadbałeś o bezpieczeństwo, rozpoznałeś przewody i wybrałeś metodę łączenia, czas na właściwą pracę. Pamiętaj, że precyzja na każdym etapie jest kluczowa. Zawsze staram się pracować metodycznie, aby uniknąć późniejszych problemów.

Zacznij od przygotowania przewodów w puszce. Upewnij się, że są one odpowiednio długie, abyś mógł swobodnie nimi manewrować podczas łączenia, ale nie tak długie, by tworzyły niepotrzebny bałagan po zamknięciu puszki. Zbyt krótkie przewody to zmora każdego elektryka utrudniają pracę i zwiększają ryzyko błędów. Wstępnie je uporządkuj i oczyść z ewentualnych zanieczyszczeń.

1. Zmierz długość izolacji: Na większości złączek WAGO lub kostek zaciskowych znajduje się oznaczenie, ile milimetrów izolacji należy zdjąć (zazwyczaj 10-12 mm). To bardzo ważne, aby nie zdjąć jej za mało (słaby styk) ani za dużo (ryzyko zwarcia).
2. Użyj ściągacza izolacji: Umieść przewód w odpowiednim otworze ściągacza, zaciśnij i pociągnij. Dobrej jakości ściągacz precyzyjnie usunie izolację, nie uszkadzając delikatnych miedzianych żył.
3. Sprawdź żyłę: Upewnij się, że miedziana żyła jest nienaruszona i czysta. Jeśli jest uszkodzona lub zagięta, odetnij kawałek przewodu i powtórz proces.

Jeśli zdecydowałeś się na tradycyjne łączenie za pomocą kostek zaciskowych, postępuj zgodnie z poniższymi krokami:

1. Odizoluj przewody: Zdejmij izolację z przewodów na odpowiednią długość, jak opisano powyżej.
2. Włóż przewody: Włóż odizolowane końcówki przewodów do odpowiednich otworów w kostce zaciskowej. Pamiętaj o łączeniu przewodów tego samego typu (fazowy z fazowym, neutralny z neutralnym, ochronny z ochronnym).
3. Dokręć śruby: Za pomocą wkrętaka dokręć śruby dociskające przewody. Rób to z wyczuciem nie za słabo (ryzyko przegrzewania i iskrzenia), nie za mocno (ryzyko uszkodzenia przewodu). Przewód powinien być solidnie unieruchomiony.
4. Sprawdź połączenie: Delikatnie pociągnij za każdy przewód, aby upewnić się, że jest dobrze zamocowany i nie wysunie się.

Łączenie za pomocą szybkozłączek WAGO jest znacznie prostsze i szybsze:

1. Odizoluj przewody: Zdejmij izolację z przewodów na długość wskazaną na złączce (zazwyczaj 10-12 mm).
2. Wsuń przewody (dla serii 2273, 221): Jeśli używasz złączek wsuwanych (np. WAGO 2273), po prostu wsuń odizolowany przewód do otworu, aż poczujesz opór. Przewód powinien być widoczny w okienku kontrolnym.
3. Użyj dźwigni (dla serii 221): Jeśli używasz złączek z dźwignią (np. WAGO 221), otwórz dźwignię, wsuń odizolowany przewód do otworu, a następnie zamknij dźwignię. Dźwignia powinna być pewnie zablokowana.
4. Sprawdź połączenie: Delikatnie pociągnij za każdy przewód, aby upewnić się, że jest dobrze osadzony i stabilny. Powinien trzymać się mocno.

Po wykonaniu wszystkich połączeń, kluczowe jest estetyczne i bezpieczne ułożenie przewodów w puszce. Unikaj ich upychania na siłę. Kable powinny być ułożone tak, aby nie były zgięte pod ostrym kątem i aby nie uciskały się wzajemnie. To zapobiegnie uszkodzeniu izolacji przy zamykaniu pokrywy i ułatwi ewentualne przyszłe prace serwisowe. Dobrze ułożone przewody to znak profesjonalizmu i dbałości o szczegóły.

Unikaj tych błędów: Najczęstsze potknięcia przy łączeniu kabli

Nawet doświadczonym zdarzają się pomyłki, ale jako Patryk Brzeziński zawsze staram się uczulać na te najczęstsze, które mogą prowadzić do poważnych konsekwencji. Unikanie ich to podstawa bezpiecznej i trwałej instalacji.

Jednym z najczęstszych błędów jest nieprawidłowe odizolowanie przewodów. Jeśli izolacja zostanie zdjęta za krótko, styk będzie słaby, co może prowadzić do przegrzewania się połączenia, a w skrajnych przypadkach nawet do pożaru. Z kolei zbyt długie odizolowanie żyły miedzianej zwiększa ryzyko zwarcia lub przypadkowego dotknięcia przewodu pod napięciem, co grozi porażeniem. Zawsze trzymaj się zaleceń producenta złączki dotyczących długości odizolowania (zazwyczaj 10-12 mm).

W przypadku kostek zaciskowych, zbyt słabe dokręcenie śrub to proszenie się o kłopoty. Luźne połączenie powoduje wzrost rezystancji, co prowadzi do przegrzewania, iskrzenia, a w konsekwencji może skutkować pożarem. Zawsze upewnij się, że przewód jest solidnie i pewnie zamocowany, ale bez nadmiernej siły, która mogłaby uszkodzić żyłę. Dobrze dokręcone połączenie to podstawa bezpieczeństwa.

Upychanie kabli na siłę w puszce to kolejny błąd, którego należy unikać. Może to prowadzić do uszkodzenia izolacji przewodów, co z kolei zwiększa ryzyko zwarć i porażenia. Ponadto, utrudnia to wszelkie przyszłe prace serwisowe i diagnostyczne. Zawsze staraj się, aby przewody były ułożone schludnie i miały wystarczająco dużo miejsca. Jeśli puszka jest zbyt mała na liczbę przewodów, rozważ użycie większej puszki.

Połączenie wykonane: Kontrola i przywrócenie zasilania

Po zakończeniu wszystkich prac i upewnieniu się, że przewody są prawidłowo połączone i ułożone, nadszedł czas na finalne kroki. To moment weryfikacji, czy wszystko działa tak, jak powinno. Zawsze podchodzę do tego z dużą uwagą.

1. Zamknij puszkę: Delikatnie zamknij pokrywę puszki instalacyjnej, upewniając się, że żadne przewody nie są przyciśnięte ani uszkodzone.
2. Przywróć zasilanie: Wróć do rozdzielnicy głównej i ostrożnie włącz bezpiecznik, który wcześniej wyłączyłeś (lub główny wyłącznik prądu).
3. Sprawdź funkcjonalność: Przejdź do miejsca, gdzie wykonywałeś połączenie. Jeśli łączyłeś przewody oświetleniowe, włącz światło. Jeśli pracowałeś przy gniazdku, podłącz do niego próbnik napięcia lub proste urządzenie (np. ładowarkę do telefonu) i sprawdź, czy działa.
4. Obserwuj: Przez kilka pierwszych godzin po przywróceniu zasilania warto zwrócić uwagę, czy nie pojawiają się żadne niepokojące sygnały, takie jak dziwne zapachy, iskrzenie czy nagrzewanie się w okolicy puszki.

Chociaż zachęcam do samodzielnego wykonywania wielu prac, są sytuacje, w których wezwanie profesjonalnego elektryka jest absolutnie niezbędne. Nie wahaj się ani chwili, jeśli:

• Masz jakiekolwiek wątpliwości co do wykonanej pracy lub jej bezpieczeństwa.
• Pracujesz ze starą instalacją, której kolorystyka przewodów jest niejasna lub odbiega od norm.
• Po podłączeniu zasilania występują problemy (np. wybijanie bezpieczników, brak działania obwodu, iskrzenie, dziwne zapachy).
• Nie posiadasz odpowiednich, izolowanych narzędzi.
• Czujesz się niepewnie lub brakuje Ci doświadczenia w pracy z prądem.
• Instalacja jest trójfazowa lub o wyższym napięciu niż standardowe 230V.

Pamiętaj, że prąd to nie zabawa. Bezpieczeństwo Twoje i Twoich bliskich jest najważniejsze. Lepiej zapłacić za usługę elektryka niż ryzykować zdrowie lub życie.
