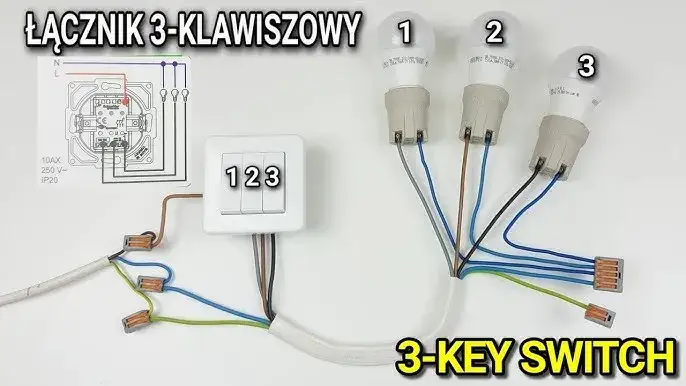

Podłącz włącznik podwójny (3 kable): Bezpieczny poradnik krok po kroku

Ten praktyczny przewodnik krok po kroku pokaże Ci, jak samodzielnie i bezpiecznie podłączyć podwójny włącznik światła, często nazywany łącznikiem świecznikowym, w instalacji, gdzie w puszce instalacyjnej znajdują się trzy kable. Moim celem jest przekazanie Ci wiedzy, która zapewni nie tylko poprawne działanie Twojej instalacji oświetleniowej, ale przede wszystkim Twoje bezpieczeństwo podczas pracy.

Bezpieczeństwo przede wszystkim: Co musisz wiedzieć przed rozpoczęciem pracy?

Zanim w ogóle pomyślisz o dotknięciu jakiegokolwiek przewodu, musimy porozmawiać o bezpieczeństwie. Wszelkie prace elektryczne niosą ze sobą ryzyko, dlatego absolutnym priorytetem jest Twoje zdrowie i życie. Ta sekcja skupi się na niezbędnych przygotowaniach i środkach ostrożności, które musisz podjąć, aby cała operacja przebiegła bezproblemowo i bezpiecznie.

Jakie narzędzia musisz przygotować, aby praca poszła sprawnie i bezpiecznie?

Odpowiednie narzędzia to podstawa każdej pracy, a w elektryce to kwestia bezpieczeństwa i precyzji. Upewnij się, że masz pod ręką:

• Śrubokręty: Płaski i krzyżakowy, odpowiednie do śrub w zaciskach włącznika.
• Próbnik napięcia: Niezbędny do weryfikacji obecności lub braku napięcia. Może to być prosty próbnik neonowy lub bardziej zaawansowany multimetr.
• Ściągacz izolacji: Ułatwi precyzyjne usunięcie izolacji z przewodów, minimalizując ryzyko uszkodzenia żył.
• Kombinerki: Mogą być przydatne do delikatnego kształtowania przewodów, jeśli zajdzie taka potrzeba.

Podstawowa zasada elektryka: Jak prawidłowo i skutecznie odłączyć zasilanie?

To jest krok, którego nigdy nie wolno pomijać ani lekceważyć. Zanim przystąpisz do jakichkolwiek prac przy instalacji elektrycznej, musisz bezwzględnie odłączyć zasilanie. Udaj się do swojej skrzynki z bezpiecznikami i zlokalizuj bezpiecznik odpowiedzialny za obwód, w którym znajduje się włącznik. Zazwyczaj są one opisane lub możesz wyłączyć główny wyłącznik różnicowoprądowy, aby odciąć zasilanie w całym mieszkaniu. Po wyłączeniu, dla pewności, możesz również zakleić bezpiecznik taśmą, aby nikt przypadkowo go nie włączył.

Czym jest próbnik napięcia i dlaczego nie wolno Ci go pominąć?

to Twoje oczy w świecie niewidzialnego prądu. Jest to proste, ale niezwykle ważne narzędzie, które pozwala sprawdzić, czy w danym przewodzie płynie prąd. Jego użycie jest absolutnie kluczowe dla Twojego bezpieczeństwa. Nawet po wyłączeniu bezpieczników, zawsze musisz zweryfikować brak napięcia we wszystkich przewodach w puszce. Wystarczy dotknąć końcówką próbnika do każdego przewodu (po zdjęciu izolacji), a jeśli próbnik nie zaświeci się (lub multimetr nie wskaże napięcia), możesz mieć pewność, że praca jest bezpieczna. To prosta czynność, która może uratować życie.

Rozszyfrowanie kabli: Jak zidentyfikować przewody w puszce?

Teraz, gdy kwestie bezpieczeństwa są jasne, przejdźmy do sedna zrozumienia, co oznaczają poszczególne kable w Twojej puszce instalacyjnej. W przypadku podłączania podwójnego włącznika z trzema przewodami, kluczowe jest prawidłowe zidentyfikowanie każdego z nich. To podstawa sukcesu całej operacji.

Scenariusz "3 kable" co każdy z nich oznacza w praktyce?

W typowej polskiej instalacji elektrycznej, kiedy w puszce pod podwójny włącznik (łącznik świecznikowy) napotykasz trzy kable, scenariusz jest zazwyczaj następujący: jeden z nich to przewód fazowy zasilający (L), który dostarcza prąd do włącznika. Pozostałe dwa to przewody fazowe "wychodzące", które prowadzą do poszczególnych punktów oświetleniowych (np. do dwóch oddzielnych sekcji żyrandola lub dwóch różnych lamp). Ważne jest, aby pamiętać, że przewód neutralny (N) i ochronny (PE) zazwyczaj omijają włącznik i są prowadzone bezpośrednio do lampy.

Zidentyfikuj przewód fazowy (L): Prosta metoda z użyciem próbnika

Identyfikacja przewodu fazowego zasilającego (L) jest kluczowa i musi być wykonana z najwyższą ostrożnością. Oto jak to zrobić krok po kroku:

1. Włącz zasilanie: Na chwilę włącz zasilanie obwodu w skrzynce z bezpiecznikami. Pamiętaj, aby zachować szczególną ostrożność i nie dotykać żadnych przewodów gołymi rękami.
2. Zdejmij izolację: Delikatnie zdejmij około 1 cm izolacji z końców każdego z trzech przewodów w puszce, tak aby odsłonić miedziane żyły.
3. Użyj próbnika: Ostrożnie dotknij końcówką próbnika napięcia do miedzianej żyły każdego z przewodów.
4. Obserwuj próbnik: Przewód, na którym próbnik zaświeci się (lub multimetr wskaże napięcie), jest Twoim przewodem fazowym zasilającym (L).
5. Wyłącz zasilanie: Po zidentyfikowaniu przewodu fazowego, natychmiast wyłącz zasilanie obwodu w skrzynce z bezpiecznikami i upewnij się, że próbnik nie wskazuje już napięcia na żadnym z przewodów. Możesz oznaczyć przewód fazowy, np. kawałkiem taśmy izolacyjnej, aby go nie pomylić.

Kolory kabli w polskich instalacjach: Co musisz wiedzieć o normach i starym budownictwie?

W Polsce, zgodnie z normą PN-HD 308 S2, obowiązują standardowe kolory przewodów, które mają ułatwić identyfikację. W nowszych instalacjach powinieneś spotkać się z następującymi oznaczeniami:

• Brązowy (lub czarny): Przewód fazowy (L) to na nim jest napięcie.
• Niebieski: Przewód neutralny (N).
• Żółto-zielony: Przewód ochronny (PE).

Ważne ostrzeżenie: Pamiętaj jednak, że w starszych instalacjach kolory mogą być zupełnie inne (np. czarny lub szary dla fazy, biały dla neutralnego). Dlatego też nigdy nie polegaj wyłącznie na kolorach! Zawsze, ale to zawsze, używaj próbnika napięcia do weryfikacji funkcji każdego przewodu. To jedyna niezawodna metoda, którą ja, jako Patryk Brzeziński, zawsze stosuję i polecam.

Podłączanie włącznika podwójnego krok po kroku: Kompletny poradnik

Mając już za sobą kluczowe kroki związane z bezpieczeństwem i identyfikacją przewodów, możemy przejść do właściwego procesu podłączania włącznika. Ta sekcja to Twój szczegółowy przewodnik, który poprowadzi Cię przez każdy etap, zapewniając prawidłowe i trwałe połączenie.

Jak czytać oznaczenia na włączniku? Klucz do poprawnego podpięcia

Zanim zaczniesz podłączać przewody, musisz zrozumieć, co oznaczają symbole na Twoim podwójnym włączniku (łączniku świecznikowym). Producenci stosują różne oznaczenia, ale najczęściej spotkasz się z takimi:

• L, P, lub strzałka "do wewnątrz": To zacisk przeznaczony na przewód fazowy zasilający (L). Jest to punkt wejścia prądu do włącznika.
• Dwie strzałki "na zewnątrz", cyfry 1, 2 (lub inne oznaczenia): To zaciski wyjściowe, do których podłączysz przewody prowadzące do poszczególnych punktów oświetleniowych. Każdy z nich będzie sterowany przez jeden z klawiszy włącznika.

Zawsze warto zajrzeć do instrukcji producenta, jeśli masz wątpliwości, ale te ogólne zasady powinny Ci pomóc.

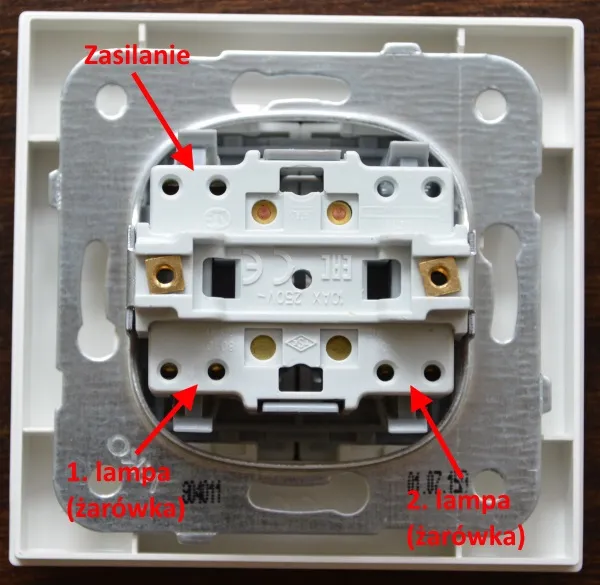

Schemat podłączenia: Gdzie dokładnie wpiąć przewód zasilający?

Zgodnie z tym, co ustaliliśmy w poprzedniej sekcji, zidentyfikowany przewód fazowy zasilający (L) ten, który wcześniej wskazał napięcie musi zostać podłączony do odpowiedniego zacisku wejściowego na włączniku. Szukaj oznaczeń takich jak L, P, lub symbolu strzałki skierowanej "do wewnątrz". To jest punkt, w którym prąd wchodzi do włącznika, aby następnie zostać rozdzielony przez klawisze.

Podłączanie przewodów do lamp: Jak przypisać kable do odpowiednich klawiszy?

Po podłączeniu przewodu zasilającego, przyszedł czas na dwa pozostałe przewody. Są to przewody fazowe, które prowadzą do Twoich lamp. Podłącz je do zacisków wyjściowych włącznika. Zazwyczaj są one oznaczone symbolami strzałek "na zewnątrz" lub cyframi, np. 1 i 2. Jeden przewód do zacisku "1", drugi do zacisku "2". Pamiętaj, że każdy z tych zacisków będzie odpowiadał za sterowanie jedną sekcją oświetlenia, aktywowaną przez jeden z klawiszy włącznika. To Ty decydujesz, który klawisz będzie sterował którą lampą, przypisując odpowiednie przewody.

Praktyczne wskazówki: Jak przygotować końcówki przewodów i solidnie je zamocować?

Prawidłowe przygotowanie i zamocowanie przewodów jest kluczowe dla bezpieczeństwa i trwałości połączenia. Oto moje wskazówki:

• Długość izolacji: Za pomocą ściągacza izolacji usuń około 0,8-1 cm izolacji z końców każdego przewodu. Upewnij się, że odsłonięta żyła jest wystarczająco długa, aby w całości weszła do zacisku, ale nie wystawała poza niego.
• Skręcanie żył: Jeśli przewody są wielożyłowe (linka), delikatnie skręć ze sobą miedziane żyłki, aby zapobiec ich rozdwajaniu się i zapewnić lepszy kontakt.
• Solidne mocowanie: Włóż przygotowany przewód do odpowiedniego zacisku i dokładnie dokręć śrubę. Sprawdź, czy przewód jest mocno osadzony, delikatnie go pociągając. Luźne połączenia mogą prowadzić do iskrzenia, przegrzewania się, a nawet pożaru.
• Brak wystających żył: Upewnij się, że żadne pojedyncze żyłki miedzi nie wystają poza zacisk, co mogłoby spowodować zwarcie.

Montaż i końcowe sprawdzenie: Upewnij się, że wszystko działa prawidłowo

Po podłączeniu wszystkich przewodów do włącznika, zbliżamy się do finału. Teraz musisz zamontować mechanizm w puszce i przeprowadzić testy, aby upewnić się, że wszystko działa tak, jak powinno. To ostatnie, ale równie ważne etapy.

Jak prawidłowo osadzić mechanizm włącznika w puszce instalacyjnej?

Gdy wszystkie przewody są już podłączone i solidnie zamocowane, ostrożnie umieść mechanizm włącznika w puszce instalacyjnej. Zwróć uwagę, aby przewody nie były zgniecione ani nadmiernie naciągnięte. Następnie przymocuj mechanizm do puszki za pomocą śrub, które zazwyczaj znajdują się po bokach włącznika. Dokręć je równomiernie, aż mechanizm będzie stabilny. Na koniec zamontuj ramkę ozdobną i klawisze włącznika, po prostu je wciskając, aż usłyszysz charakterystyczne kliknięcie.

Test działania: Co zrobić, gdy po włączeniu zasilania światło nie działa poprawnie?

To moment prawdy! Po zamontowaniu włącznika i upewnieniu się, że wszystkie narzędzia są odłożone, możesz ponownie włączyć zasilanie w skrzynce z bezpiecznikami. Następnie:

1. Włącz każdy klawisz: Sprawdź działanie każdego klawisza włącznika. Czy obie sekcje oświetlenia (lub obie lampy) włączają się i wyłączają niezależnie?
2. Problem? Wyłącz zasilanie! Jeśli światło nie działa w ogóle, świeci tylko jedna sekcja, lub zauważysz jakiekolwiek niepokojące objawy (np. iskrzenie, dziwny zapach), natychmiast wyłącz zasilanie!
3. Sprawdź połączenia: Po ponownym odłączeniu prądu, ostrożnie zdemontuj włącznik i dokładnie sprawdź wszystkie połączenia. Upewnij się, że przewody są solidnie zamocowane w zaciskach i nie ma luźnych połączeń. Sprawdź, czy przewód fazowy zasilający (L) jest podłączony do właściwego wejścia, a przewody do lamp do właściwych wyjść.
4. Popraw i przetestuj ponownie: Po dokonaniu ewentualnych korekt, zamontuj włącznik i powtórz test.

Przeczytaj również: Jaki kabel do pompy ciepła 12 kW? Wybierz bezpiecznie i efektywnie!

Najczęstsze błędy przy montażu i jak ich uniknąć w przyszłości

W mojej praktyce widziałem wiele błędów, które można łatwo uniknąć. Oto najczęstsze z nich i moje rady:

• Praca pod napięciem: To najgroźniejszy błąd. Zawsze, ale to zawsze, wyłączaj zasilanie i weryfikuj brak napięcia próbnikami. Nie ma tu miejsca na pośpiech czy domysły.
• Pomylenie przewodu zasilającego z przewodami wychodzącymi: Skutkuje to nieprawidłowym działaniem włącznika (np. świeci tylko jedna sekcja lub włącznik nie działa). Dokładna identyfikacja przewodu fazowego (L) za pomocą próbnika przed wyłączeniem zasilania jest kluczowa.
• Niedokładne mocowanie przewodów: Luźne przewody w zaciskach mogą prowadzić do iskrzenia, przegrzewania się, a nawet pożaru. Zawsze upewnij się, że przewody są mocno dokręcone i nie można ich łatwo wyciągnąć.
• Zbyt długa lub zbyt krótka izolacja: Zbyt długa odsłonięta żyła może spowodować zwarcie, zbyt krótka słaby kontakt. Używaj ściągacza izolacji i celuj w około 1 cm odsłoniętej żyły.

Pamiętając o tych zasadach, z pewnością poradzisz sobie z podłączeniem podwójnego włącznika światła, ciesząc się bezpieczną i funkcjonalną instalacją.
