Jaki kabel do pompy ciepła 12 kW? Wybierz bezpiecznie i efektywnie!

Dobór odpowiedniego kabla do pompy ciepła o mocy 12 kW to jeden z kluczowych elementów, który decyduje o bezpieczeństwie, efektywności i długotrwałej, bezawaryjnej pracy całej instalacji. W tym artykule szczegółowo omówię, jakie parametry przewodu są niezbędne, aby Twoja pompa ciepła działała optymalnie, a Ty mógł spać spokojnie, wiedząc, że instalacja jest wykonana zgodnie ze sztuką i obowiązującymi normami.

Dlaczego wybór odpowiedniego kabla do pompy ciepła 12 kW jest tak ważny?

Prawidłowy dobór kabla zasilającego do pompy ciepła 12 kW to absolutna podstawa bezpiecznej i efektywnej pracy całego systemu. Nie jest to kwestia, którą można potraktować lekko, ponieważ niewłaściwy przewód może prowadzić do szeregu poważnych problemów. Przede wszystkim, istnieje ryzyko przegrzewania się instalacji, co w skrajnych przypadkach może skutkować pożarem. Zbyt cienki kabel nie jest w stanie bezpiecznie przewodzić wymaganego prądu, co z czasem doprowadzi do uszkodzenia zarówno samego przewodu, jak i podłączonej do niego pompy ciepła.

Konsekwencje zastosowania niewłaściwego przewodu nie ograniczają się jedynie do zagrożenia pożarowego. Może to również prowadzić do niestabilnej pracy urządzenia, częstych wyłączeń zabezpieczeń, a także do spadków napięcia, które negatywnie wpływają na żywotność i efektywność pompy. Co więcej, większość producentów pomp ciepła wymaga, aby instalacja elektryczna była wykonana zgodnie z ich wytycznymi i obowiązującymi normami. Niespełnienie tych wymogów może skutkować utratą gwarancji, co w przypadku tak kosztownego urządzenia jest niezwykle dotkliwe. Moc 12 kW oznacza znaczące obciążenie prądowe, dlatego kabel musi być odpowiednio dobrany, aby sprostać tym wymaganiom bez ryzyka.

Zasilanie jedno- czy trójfazowe? Odpowiedź kluczowa dla Twojej pompy

Z mojego doświadczenia wynika, że pompy ciepła o mocy 12 kW to w zdecydowanej większości urządzenia wymagające zasilania trójfazowego, czyli tzw. "siły" (400V). Jest to standard dla tej klasy mocy, ponieważ zasilanie trójfazowe zapewnia znacznie większą stabilność pracy, równomierne obciążenie sieci i mniejsze spadki napięcia w porównaniu do zasilania jednofazowego. Dzięki temu sprężarka pompy pracuje w bardziej komfortowych warunkach, co przekłada się na jej dłuższą żywotność i wyższą efektywność energetyczną.

Aby upewnić się co do typu zasilania Twojej pompy, zawsze sprawdź dokumentację techniczno-ruchową (DTR) dostarczoną przez producenta. Tam znajdziesz precyzyjne informacje dotyczące wymagań elektrycznych. Jeśli DTR wskazuje na zasilanie trójfazowe, co jest bardzo prawdopodobne dla mocy 12 kW, konieczne będzie zastosowanie kabla pięciożyłowego (5x). Taki kabel zawiera trzy żyły fazowe (L1, L2, L3), jedną żyłę neutralną (N) oraz jedną żyłę ochronną (PE). To kluczowe dla prawidłowego i bezpiecznego podłączenia urządzenia.

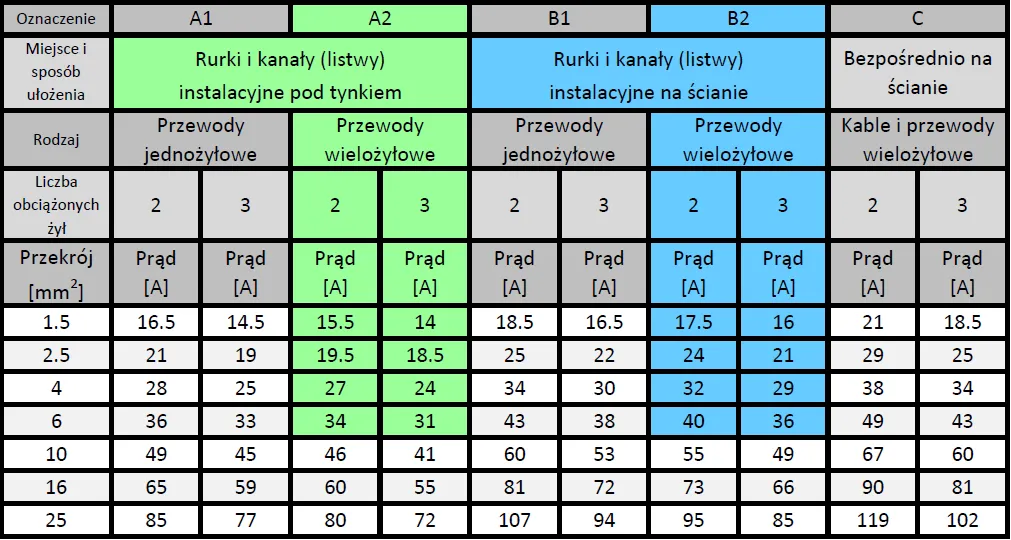

Jaki przekrój kabla wybrać do pompy ciepła 12 kW?

Przechodząc do sedna, dla pompy ciepła o mocy 12 kW, przy standardowej odległości od rozdzielni (czyli do około 20-25 metrów), zdecydowanie zalecam zastosowanie kabla o przekroju 5x4mm². Uważam ten przekrój za "złoty standard" w tej konfiguracji. Zapewnia on odpowiednią obciążalność prądową, co jest kluczowe dla bezpiecznego i stabilnego działania pompy, a także minimalizuje spadki napięcia, które mogłyby negatywnie wpływać na jej wydajność i żywotność. Warto pamiętać, że im dłuższa odległość od rozdzielni, tym większy spadek napięcia. Dla instalacji, gdzie odległość przekracza 25 metrów, może być konieczne zastosowanie kabla o przekroju 5x6mm². W takich przypadkach zawsze rekomenduję konsultację z doświadczonym elektrykiem, który dokona precyzyjnych obliczeń.

Chciałbym również zdecydowanie odradzić stosowanie kabla 5x2.5mm² dla pompy ciepła 12 kW. Ryzyka związane z niedostateczną obciążalnością są zbyt duże:

• Przegrzewanie się kabla: Może prowadzić do uszkodzenia izolacji, a w konsekwencji do zwarcia lub pożaru.
• Spadki napięcia: Negatywnie wpływają na pracę sprężarki, zmniejszając jej efektywność i skracając żywotność.
• Częste wyłączanie zabezpieczeń: Zbyt mały przekrój może powodować wybijanie bezpieczników.
• Utrata gwarancji: Producenci pomp ciepła mają ściśle określone wymagania dotyczące przekroju kabla.

Rodzaj kabla: YKY czy YDY który wybrać i dlaczego?

Wybór odpowiedniego typu kabla jest równie ważny jak jego przekrój, ponieważ wpływa na trwałość i bezpieczeństwo instalacji w zależności od miejsca ułożenia. Jeśli przewód zasilający pompę ciepła będzie układany na zewnątrz budynku, zwłaszcza w ziemi, moim zdaniem najlepszym wyborem jest kabel YKY. Jest to kabel miedziany z izolacją i powłoką polwinitową, który charakteryzuje się wysoką odpornością na wilgoć, uszkodzenia mechaniczne oraz zmienne warunki atmosferyczne. Dzięki temu zapewnia długotrwałą i bezproblemową pracę w trudnych warunkach zewnętrznych.

Dla instalacji prowadzonych wewnątrz budynków, na przykład w ścianach, tynkach czy kanałach kablowych, można zastosować kable typu YDY lub YDYp. Oto ich charakterystyka:

• YKY: Kabel ziemny, miedziany, o izolacji i powłoce polwinitowej. Przeznaczony do układania bezpośrednio w ziemi lub w kanałach kablowych na zewnątrz. Bardzo wytrzymały.
• YDY: Kabel instalacyjny, miedziany, o izolacji i powłoce polwinitowej. Wersja okrągła, stosowana do układania na stałe wewnątrz budynków, pod tynkiem, w rurach lub kanałach.
• YDYp: Kabel instalacyjny, miedziany, o izolacji i powłoce polwinitowej. Wersja płaska, często używana do układania pod tynkiem ze względu na łatwość montażu.

Niezależnie od wybranego typu, zawsze upewnij się, że kabel posiada odpowiednią izolację i powłokę, która zapewni trwałość i bezpieczeństwo instalacji na lata.

Zabezpieczenie instalacji: Jaki wyłącznik nadprądowy jest potrzebny?

Wyłącznik nadprądowy pełni kluczową rolę w ochronie zarówno samej pompy ciepła, jak i całej instalacji elektrycznej przed skutkami przeciążeń i zwarć. To właśnie on "wybije", gdy prąd przekroczy bezpieczną wartość, chroniąc urządzenie przed uszkodzeniem, a instalację przed przegrzewaniem. Chcę podkreślić, że wartość tego zabezpieczenia jest ściśle określona w dokumentacji techniczno-ruchowej (DTR) każdej pompy ciepła i to właśnie tam należy szukać ostatecznej informacji. Nigdy nie należy dobierać zabezpieczenia "na oko".

Dla pomp ciepła o mocy 12 kW najczęściej spotykanymi wartościami wyłączników nadprądowych są C20A lub C25A. Litera "C" oznacza charakterystykę wyzwalania, która jest odpowiednia dla obciążeń o charakterze indukcyjnym, takich jak silniki elektryczne w pompach. Jednak, jak już wspomniałem, zawsze weryfikuj tę wartość w DTR konkretnego modelu pompy. Dodatkowo, zgodnie z obowiązującymi przepisami i dla pełnego bezpieczeństwa, instalacja zasilająca pompę ciepła musi być wyposażona w wyłącznik różnicowoprądowy (RCD). Powinien on być zainstalowany na osobnym obwodzie zasilającym pompę, aby zapewnić ochronę przed porażeniem elektrycznym w przypadku uszkodzenia izolacji.

• Wartość zabezpieczenia: Sprawdź w DTR pompy (najczęściej C20A lub C25A).
• Typ zabezpieczenia: Wyłącznik nadprądowy trójfazowy o charakterystyce C.
• Ochrona przed porażeniem: Obowiązkowy wyłącznik różnicowoprądowy (RCD) na osobnym obwodzie.
• Lokalizacja: Zabezpieczenia powinny znajdować się w głównej rozdzielni elektrycznej budynku.

Profesjonalna instalacja: o czym musisz pamiętać?

Na koniec, ale równie ważne, jest podkreślenie, że cała instalacja elektryczna pompy ciepła, od doboru kabli po podłączenie, musi być wykonana przez wykwalifikowanego elektryka posiadającego uprawnienia SEP (Stowarzyszenia Elektryków Polskich) do 1kV. Jest to nie tylko wymóg prawny, ale także kluczowy warunek zachowania gwarancji producenta pompy ciepła. Niewłaściwie wykonana instalacja to nie tylko ryzyko utraty gwarancji, ale przede wszystkim poważne zagrożenie dla bezpieczeństwa użytkowników i mienia.

Oto najważniejsze kwestie, o których należy pamiętać:

• Uprawnienia elektryka: Tylko elektryk z aktualnymi uprawnieniami SEP może wykonać i poświadczyć poprawność instalacji.
• Osobny obwód: Pompa ciepła musi być zasilana z osobnego obwodu elektrycznego, co zapewnia jej stabilną pracę i nie obciąża innych obwodów w domu.
• Zgodność z normami: Instalacja musi być wykonana zgodnie z polskimi normami, takimi jak PN-HD 60364, które określają zasady bezpieczeństwa i wykonania instalacji elektrycznych.
• Podłączenie zgodne z DTR: Wszystkie połączenia, zarówno jednostki zewnętrznej, wewnętrznej, jak i sterownika, muszą być wykonane precyzyjnie według schematów zawartych w DTR producenta.
• Protokół odbioru: Po zakończeniu prac elektryk powinien wystawić protokół odbioru instalacji, który potwierdza jej prawidłowe wykonanie i jest często wymagany przez producenta do aktywacji gwarancji.
