Współczesne instalacje elektryczne często różnią się od tych sprzed lat, co może stwarzać wyzwania przy podłączaniu nowych urządzeń. Ten artykuł to praktyczny przewodnik, który krok po kroku wyjaśni, jak bezpiecznie i prawidłowo połączyć kabel 4-żyłowy z 3-żyłowym, rozwiewając wątpliwości dotyczące oznaczeń i zasad bezpieczeństwa.
Bezpieczne połączenie kabla 4-żyłowego z 3-żyłowym instrukcja krok po kroku.
- Zawsze odłącz zasilanie i zweryfikuj brak napięcia przed rozpoczęciem prac, używając próbnika.
- Kluczowe jest prawidłowe zidentyfikowanie żył (faza L, neutralny N, ochronny PE, zerowo-ochronny PEN) na podstawie ich kolorów.
- Głównym wyzwaniem jest zagospodarowanie „nadmiarowej” żyły oraz prawidłowy rozdział przewodu PEN w instalacjach trójfazowych.
- W przypadku adaptacji instalacji trójfazowej do odbiornika jednofazowego, należy wybrać jedną fazę i rozdzielić PEN na N i PE.
- Niewykorzystane żyły muszą być starannie zaizolowane i zabezpieczone, aby zapobiec zwarciom.
- W razie jakichkolwiek wątpliwości lub problemów po podłączeniu, zawsze wezwij wykwalifikowanego elektryka.
Dlaczego połączenie kabla 4-żyłowego z 3-żyłowym to częsty problem w polskich domach?
W Polsce, podobnie jak w wielu innych krajach, modernizacja instalacji elektrycznych postępuje stopniowo. Oznacza to, że w wielu domach i mieszkaniach nadal spotykamy się z instalacjami wykonanymi według starszych standardów, gdzie dominowały kable 4-żyłowe. Te przewody były typowe dla instalacji trójfazowych, często z przewodem zerowo-ochronnym (PEN), który łączył funkcje przewodu neutralnego i ochronnego. Z kolei nowoczesne urządzenia i nowe instalacje jednofazowe niemal zawsze wymagają kabli 3-żyłowych, z oddzielnymi przewodami fazowym (L), neutralnym (N) i ochronnym (PE).
To właśnie ta różnica w standardach generuje problem. Często musimy podłączyć nową lampę, płytę indukcyjną, czy inne urządzenie jednofazowe do istniejącej, starszej instalacji trójfazowej, co wymusza adaptację. Innym scenariuszem jest sytuacja, gdy w instalacji jednofazowej zastosowano kabel 4-żyłowy (np. do włącznika świecznikowego), a my potrzebujemy tylko trzech żył. W każdym z tych przypadków kluczowe staje się prawidłowe i bezpieczne połączenie, a przede wszystkim odpowiednie zagospodarowanie tej „nadmiarowej” żyły.
Rozumienie podstaw: przewody w instalacji elektrycznej
Zanim przejdziemy do praktycznych instrukcji, musimy zrozumieć, jaką rolę pełni każda z żył w instalacji elektrycznej. To absolutna podstawa bezpiecznej pracy:
- Przewód fazowy (L Line): To przewód, w którym płynie prąd elektryczny pod napięciem. Jest to ta żyła, która "kopie", jeśli jej dotkniemy. W instalacjach jednofazowych jest jeden przewód fazowy, w trójfazowych są trzy (L1, L2, L3).
- Przewód neutralny (N Neutral): Służy do zamykania obwodu elektrycznego. Prąd wraca nim do źródła zasilania. W normalnych warunkach nie ma na nim napięcia względem ziemi, ale nigdy nie należy go lekceważyć.
- Przewód ochronny (PE Protective Earth): To najważniejszy przewód z punktu widzenia bezpieczeństwa. Jego zadaniem jest odprowadzenie prądu upływowego do ziemi w przypadku awarii urządzenia (np. przebicia izolacji), zapobiegając porażeniu prądem. Jest to nasza pierwsza linia obrony.
- Przewód zerowo-ochronny (PEN Protective Earth and Neutral): Występuje w starszych instalacjach (system TN-C). Łączy w sobie funkcje przewodu neutralnego (N) i ochronnego (PE). W nowoczesnych instalacjach (system TN-S) przewody N i PE są rozdzielone dla zwiększenia bezpieczeństwa. Rozdział przewodu PEN na N i PE to kluczowy element adaptacji starszych instalacji.
Bezpieczeństwo przede wszystkim: co musisz wiedzieć, zanim zaczniesz pracę?
Praca z prądem elektrycznym zawsze wiąże się z ryzykiem. Dlatego jako Patryk Brzeziński zawsze podkreślam, że bezpieczeństwo jest absolutnym priorytetem. Nigdy nie lekceważ tych zasad.
Kluczowe zasady bezpieczeństwa
- Odłącz zasilanie: Zanim dotkniesz jakiegokolwiek przewodu, musisz bezwzględnie odłączyć zasilanie w całym obwodzie, nad którym pracujesz. Najlepiej wyłączyć odpowiedni bezpiecznik w rozdzielnicy lub, w razie wątpliwości, główny wyłącznik prądu w całym domu.
- Zweryfikuj brak napięcia: Samo wyłączenie bezpiecznika to za mało. Zawsze, ale to zawsze, upewnij się, że w przewodach nie ma napięcia. Użyj do tego próbnika napięcia. Sprawdź każdą żyłę, którą zamierzasz dotknąć. Pamiętaj, próbnik to najlepszy przyjaciel elektryka-amatora!
- Pracuj w suchym otoczeniu: Wilgoć i prąd to śmiertelne połączenie. Upewnij się, że miejsce pracy jest suche.
- Używaj narzędzi z izolowanymi rękojeściami: Wszystkie narzędzia, których używasz (wkrętaki, szczypce), powinny mieć atestowaną izolację.
- Nie pracuj sam: Jeśli to możliwe, poproś kogoś, aby był w pobliżu i mógł zareagować w razie wypadku.
Niezbędne narzędzia i akcesoria
Do prawidłowego i bezpiecznego połączenia kabli potrzebne będą odpowiednie narzędzia. Oto lista, którą zawsze mam pod ręką:

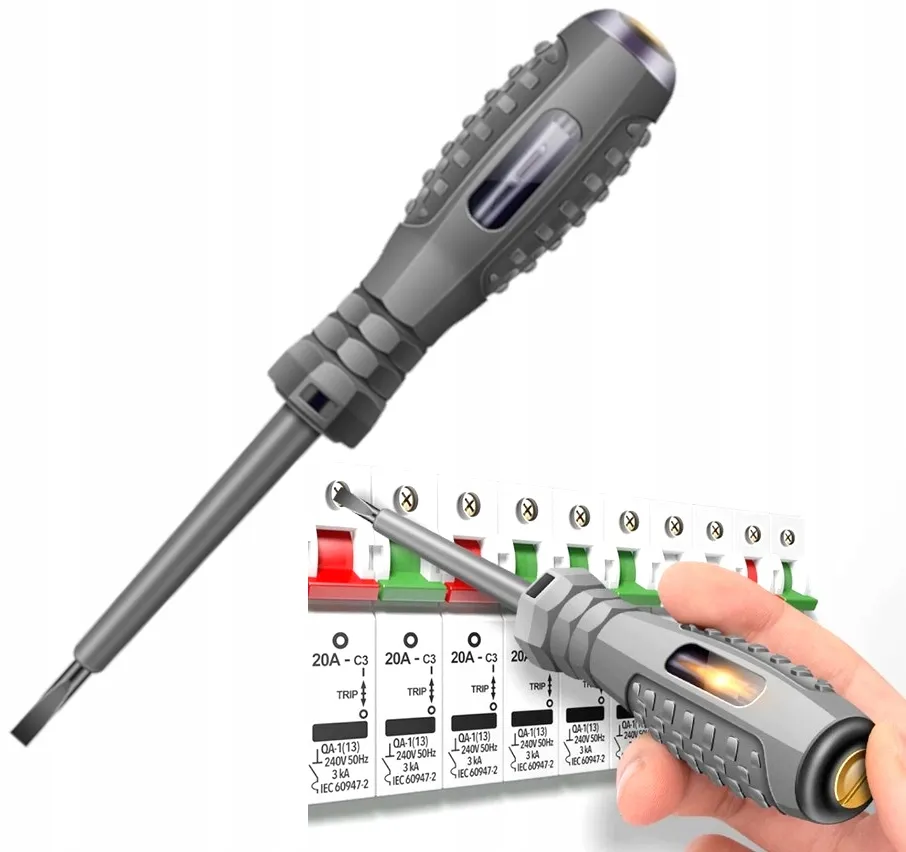

- Próbnik napięcia: Absolutna podstawa, jak wspomniałem wcześniej.
- Ściągacz izolacji: Umożliwia precyzyjne usunięcie izolacji z przewodów bez uszkodzenia żył.
- Wkrętaki: Płaskie i krzyżakowe, z izolowanymi rękojeściami.
- Zaciskarka (opcjonalnie): Jeśli używasz końcówek kablowych.
- Kostki połączeniowe (np. WAGO) lub listwy zaciskowe: Zapewniają bezpieczne i trwałe połączenie przewodów. Zdecydowanie polecam kostki WAGO są szybkie i niezawodne.
- Taśma izolacyjna: Do zabezpieczania niewykorzystanych końcówek.
Kolory przewodów: jak prawidłowo zidentyfikować żyły w obu kablach?
Prawidłowa identyfikacja żył na podstawie ich kolorów to klucz do sukcesu i bezpieczeństwa. W Polsce obowiązują standardy, które warto znać.
Kabel 3-żyłowy: standardowe oznaczenia
W nowoczesnych instalacjach jednofazowych i kablach 3-żyłowych (L, N, PE) kolory są zazwyczaj następujące:
- Brązowy lub czarny: Przewód fazowy (L). To ten, który „niesie” prąd.
- Niebieski: Przewód neutralny (N).
- Żółto-zielony: Przewód ochronny (PE). Zawsze w paski żółto-zielone.
Kabel 4-żyłowy: typowe oznaczenia
Kable 4-żyłowe, często spotykane w starszych instalacjach trójfazowych, mają nieco inne oznaczenia:
- Brązowy, czarny, szary (lub inne kombinacje, np. czarny, czarny, brązowy): Przewody fazowe (L1, L2, L3).
- Niebieski lub żółto-zielony: Przewód zerowo-ochronny (PEN). W zależności od okresu wykonania instalacji i lokalnych praktyk, przewód PEN mógł być oznaczony kolorem niebieskim lub żółto-zielonym. Jest to bardzo ważna informacja, którą należy zweryfikować próbnikiem!
Co zrobić, gdy kolory są niestandardowe?
Niestety, w starych instalacjach zdarza się, że kolory są niestandardowe, wyblakłe lub po prostu nieczytelne. W takiej sytuacji nie wolno zgadywać! Konieczne jest użycie próbnika napięcia, a najlepiej multimetru, aby jednoznacznie zidentyfikować każdą żyłę. Jeśli nie masz pewności, która żyła jest fazą, neutralnym czy ochronnym, a zwłaszcza PEN, nie kontynuuj pracy. W takiej sytuacji wezwij wykwalifikowanego elektryka. Moje doświadczenie podpowiada, że lepiej zapłacić specjaliście niż ryzykować zdrowie lub życie.

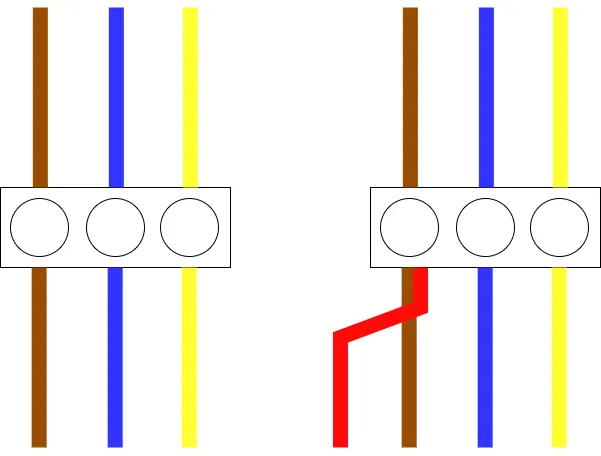

Połączenie kabli: szczegółowa instrukcja krok po kroku
Przejdźmy teraz do konkretów. Pamiętaj, że przed każdym krokiem musisz mieć odłączone zasilanie i zweryfikowany brak napięcia!
Podłączenie odbiornika jednofazowego do instalacji trójfazowej (kabel 4-żyłowy)

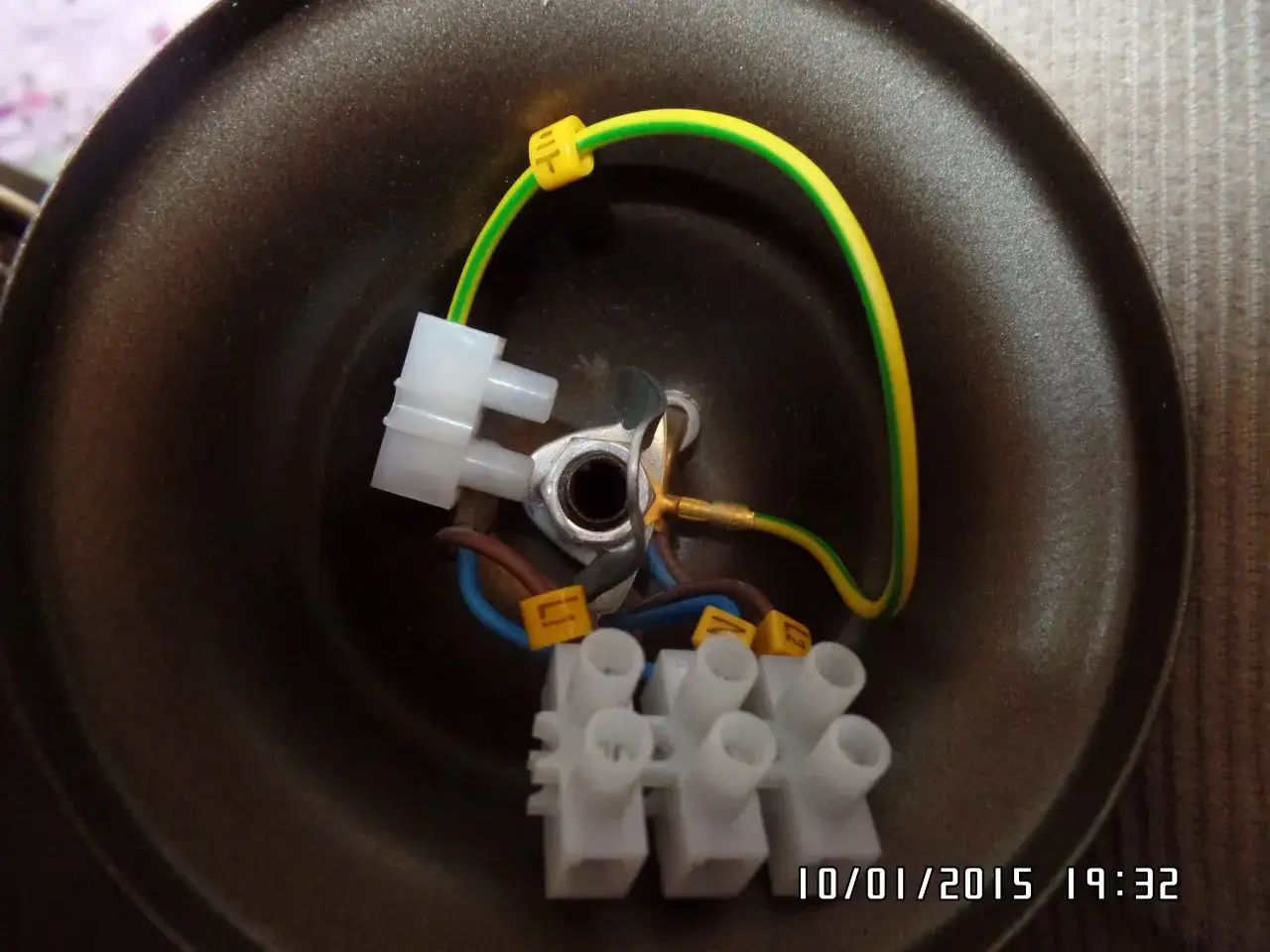

To jeden z najczęstszych scenariuszy, gdy chcemy podłączyć np. lampę (odbiornik jednofazowy) do starej instalacji z kablem 4-żyłowym (3 fazy + PEN). Musimy tu dokonać rozdziału PEN na N i PE.
- Odłącz zasilanie i zweryfikuj brak napięcia: To podstawa!
- Przygotuj przewody: Delikatnie usuń izolację zewnętrzną z obu kabli (4-żyłowego i 3-żyłowego) na odpowiednią długość, a następnie zdejmij izolację z końcówek poszczególnych żył (około 1 cm).
- Wybierz jedną fazę z kabla 4-żyłowego: Z trzech dostępnych faz (brązowy, czarny, szary) wybierz jedną, np. brązową. To ona będzie zasilać nasz odbiornik.
- Zaizoluj pozostałe fazy: Pozostałe dwie żyły fazowe z kabla 4-żyłowego (np. czarny i szary) muszą być starannie zaizolowane każda osobno taśmą izolacyjną lub włożone do osobnych złączek WAGO, aby nie doszło do przypadkowego zwarcia. Są one niewykorzystane i muszą być bezpieczne.
- Rozdziel przewód PEN: Przewód zerowo-ochronny (PEN) z kabla 4-żyłowego (niebieski lub żółto-zielony) to nasz punkt wyjścia. Musisz go rozdzielić na przewód neutralny (N) i ochronny (PE). Do tego celu użyj specjalnej kostki zaciskowej lub złączki WAGO, która umożliwia taki rozdział. W praktyce: podłącz PEN z kabla 4-żyłowego do jednego wejścia złączki, a z tej samej złączki wyprowadź dwa oddzielne przewody: jeden jako N (niebieski) i jeden jako PE (żółto-zielony).
- Połącz przewód fazowy: Przewód fazowy (L) z kabla 3-żyłowego (brązowy lub czarny) połącz z wybraną fazą (np. brązową) z kabla 4-żyłowego, używając odpowiedniej złączki.
- Połącz przewód neutralny: Przewód neutralny (N) z kabla 3-żyłowego (niebieski) połącz z przewodem N, który wyprowadziłeś z rozdziału PEN.
- Połącz przewód ochronny: Przewód ochronny (PE) z kabla 3-żyłowego (żółto-zielony) połącz z przewodem PE, który wyprowadziłeś z rozdziału PEN.
- Sprawdź połączenia: Upewnij się, że wszystkie połączenia są solidne i bezpieczne.
- Załącz zasilanie i przetestuj: Po dokładnym sprawdzeniu możesz załączyć zasilanie i przetestować działanie urządzenia.
Przeczytaj również: Kabel antenowy: Cena, wybór. Idealny sygnał DVB-T2/SAT!
Połączenie kabli w instalacji jednofazowej (np. do włącznika świecznikowego)
Ten scenariusz dotyczy sytuacji, gdy w instalacji jednofazowej użyto kabla 4-żyłowego, np. do zasilania włącznika świecznikowego, gdzie potrzebne są dwie fazy do dwóch obwodów światła, ale my chcemy podłączyć coś, co wymaga tylko trzech żył (L, N, PE).
- Odłącz zasilanie i zweryfikuj brak napięcia: Zawsze zaczynamy od tego.
- Przygotuj przewody: Zdejmij izolację zewnętrzną i końcówkową z obu kabli.
- Zidentyfikuj żyły: W kablu 4-żyłowym prawdopodobnie masz dwie żyły fazowe (np. brązową i czarną), jedną neutralną (niebieską) i jedną ochronną (żółto-zieloną). W kablu 3-żyłowym masz fazową (brązową/czarną), neutralną (niebieską) i ochronną (żółto-zieloną).
- Połącz przewody fazowe: Przewód fazowy (L) z kabla 3-żyłowego (brązowy/czarny) połącz z jedną z żył fazowych z kabla 4-żyłowego (np. brązową).
- Połącz przewody neutralne: Przewód neutralny (N) z kabla 3-żyłowego (niebieski) połącz z przewodem neutralnym (N) z kabla 4-żyłowego (niebieski).
- Połącz przewody ochronne: Przewód ochronny (PE) z kabla 3-żyłowego (żółto-zielony) połącz z przewodem ochronnym (PE) z kabla 4-żyłowego (żółto-zielony).
- Zaizoluj niewykorzystaną żyłę: Czwarta żyła z kabla 4-żyłowego (druga faza, np. czarna), która nie jest używana, musi zostać bardzo starannie zaizolowana. Najlepiej użyć do tego złączki WAGO z zaślepką lub kilkukrotnie owinąć ją taśmą izolacyjną, a następnie schować tak, aby nie miała kontaktu z innymi przewodami ani elementami metalowymi.
- Sprawdź połączenia i przetestuj: Po upewnieniu się, że wszystko jest solidne i bezpieczne, załącz zasilanie i sprawdź działanie.
Unikaj tych błędów: najczęstsze pomyłki i ich skutki
Jako doświadczony praktyk, widziałem wiele błędów, które mogły mieć tragiczne konsekwencje. Poniżej przedstawiam najczęstsze pomyłki i wyjaśniam, dlaczego należy ich unikać.
- Pomyłka w identyfikacji żył: To chyba najgroźniejszy błąd. Jeśli pomylisz przewód fazowy z neutralnym lub ochronnym, ryzykujesz porażenie prądem, gdy dotkniesz urządzenia, lub uszkodzenie sprzętu elektrycznego. W najgorszym przypadku może dojść do pożaru. Zawsze używaj próbnika i nie polegaj wyłącznie na kolorach, zwłaszcza w starych instalacjach.
- Niewłaściwe zaizolowanie nieużywanych przewodów: Pozostawienie niezabezpieczonej, niewykorzystanej żyły (np. drugiej fazy) to proszenie się o kłopoty. Taki przewód może przypadkowo dotknąć innej żyły, powodując zwarcie, zadziałanie zabezpieczeń (wybicie korków), a nawet awarię całej instalacji. Co gorsza, może dotknąć metalowej obudowy, stwarzając ryzyko porażenia prądem. Zawsze izoluj niewykorzystane końcówki bardzo starannie.
- Używanie nieodpowiednich złączek i kostek: Prowizoryczne rozwiązania, takie jak skręcanie przewodów i owijanie ich taśmą izolacyjną, są absolutnie niedopuszczalne. Takie połączenia są nietrwałe, mogą się grzać, iskrzyć i prowadzić do pożaru. Zawsze używaj atestowanych kostek połączeniowych (np. WAGO) lub listew zaciskowych, które zapewnią trwałe i bezpieczne połączenie, odporne na wibracje i zmiany temperatury.
Kiedy wezwać elektryka? Sygnały, że potrzebujesz pomocy specjalisty
Choć ten artykuł ma na celu pomóc w samodzielnym wykonaniu niektórych prac, są sytuacje, w których wezwanie wykwalifikowanego elektryka jest absolutnie niezbędne. Nie wahaj się szukać pomocy, gdy:
- Brak pewności co do typu instalacji: Jeśli nie jesteś w stanie jednoznacznie zidentyfikować żył, typu instalacji (np. TN-C, TN-S) lub masz jakiekolwiek wątpliwości co do schematu w swoim domu, to sygnał alarmowy. Lepiej, aby specjalista ocenił sytuację i wykonał połączenie profesjonalnie.
- Problemy po podłączeniu: Po zakończeniu pracy i załączeniu zasilania zauważasz iskrzenie, czujesz zapach spalenizny, urządzenie nie działa prawidłowo, wyłączają się bezpieczniki, albo inne niepokojące sygnały. To znak, że coś jest nie tak i konieczna jest natychmiastowa interwencja elektryka. Nigdy nie próbuj „naprawiać” problemu na własną rękę, jeśli nie masz pewności co do jego przyczyny.
- Inwestycja w bezpieczeństwo: Pamiętaj, że profesjonalne wykonanie instalacji elektrycznej to nie tylko kwestia wygody, ale przede wszystkim inwestycja w bezpieczeństwo domowników i mienia. Elektryk zadba o zgodność z obowiązującymi normami (takimi jak PN-HD 60364), co jest gwarancją prawidłowego i bezpiecznego działania instalacji przez lata. Czasem oszczędności na elektryku mogą kosztować znacznie więcej.
