Brak obrazu? Podłącz kabel EURO-Cinch jak ekspert!

W dzisiejszych czasach, kiedy technologia idzie do przodu w zawrotnym tempie, łatwo zapomnieć o starszych, ale wciąż użytecznych standardach. Jeśli posiadasz w domu magnetowid VHS, klasyczną konsolę do gier lub starszy dekoder i chcesz podłączyć je do telewizora, który ma wejścia Chinch (RCA) lub Euro (SCART), ten przewodnik jest dla Ciebie. Pokażę Ci krok po kroku, jak bez problemu podłączyć urządzenia za pomocą kabla Euro-Chinch, rozwiążę typowe problemy z obrazem i dźwiękiem, a także wyjaśnię, czego możesz się spodziewać po jakości sygnału.

Zanim zaczniesz: Rozpoznaj swój kabel i złącza

Zanim przystąpimy do fizycznego podłączania, kluczowe jest, abyś prawidłowo zidentyfikował zarówno kabel, który masz w ręku, jak i złącza w swoich urządzeniach. Wiem z doświadczenia, że wiele problemów z obrazem czy dźwiękiem wynika właśnie z błędnej identyfikacji lub niezrozumienia, jak działają poszczególne wtyki. Poświęćmy chwilę, aby wszystko było jasne.

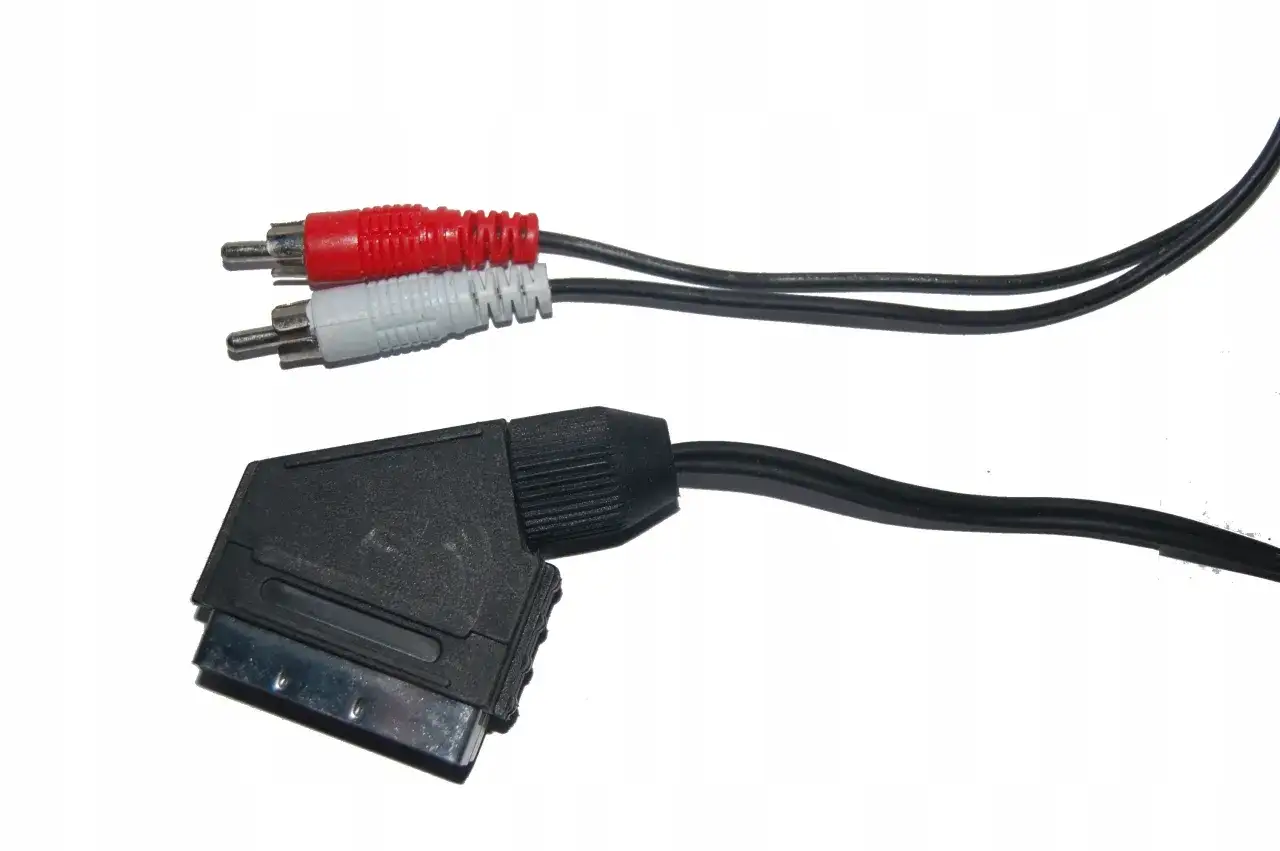

Jak wygląda złącze Euro (SCART)? Rozpoznaj ten charakterystyczny wtyk

Złącze Euro, znane również jako SCART (Syndicat des Constructeurs d'Appareils Radiorécepteurs et Téléviseurs), to duży, trapezoidalny wtyk z 21 pinami. Jest to standard, który przez lata dominował w europejskiej elektronice użytkowej. Znajdziesz je najczęściej w starszych urządzeniach, takich jak magnetowidy VHS, odtwarzacze DVD, dekodery telewizji satelitarnej, a także w wielu telewizorach wyprodukowanych przed erą HDMI. Jeśli masz starszy sprzęt, z pewnością natkniesz się na to złącze.

Kolorowe wtyki Chinch (RCA) bez tajemnic: Co oznaczają żółty, biały i czerwony?

Wtyki Chinch, znane również jako RCA, to mniejsze, okrągłe wtyczki, które zazwyczaj występują w zestawach po trzy, oznaczone konkretnymi kolorami. Ich prawidłowe dopasowanie jest absolutnie kluczowe dla uzyskania zarówno obrazu, jak i dźwięku. Pozwól, że wyjaśnię ich znaczenie:

• Żółty: Ten wtyk odpowiada za sygnał wideo. Jest to sygnał kompozytowy (Composite Video), który przesyła wszystkie informacje o obrazie w jednym przewodzie. Jeśli go pomylisz, nie będzie obrazu lub będzie on czarno-biały.
• Czerwony: Ten wtyk odpowiada za prawy kanał audio. Jest to część sygnału stereo.
• Biały (lub czarny): Ten wtyk odpowiada za lewy kanał audio. To druga część sygnału stereo.

Zawsze upewnij się, że żółty wtyk jest podłączony do żółtego gniazda, czerwony do czerwonego, a biały (lub czarny) do białego (lub czarnego). To podstawowa zasada, która pozwoli uniknąć wielu frustracji.

Kabel jednokierunkowy czy z przełącznikiem IN/OUT? Sprawdź, co masz w ręku i dlaczego to kluczowe

Niektóre kable Euro-Chinch, a zwłaszcza adaptery, posiadają mały przełącznik oznaczony "IN" i "OUT". Jest to niezwykle ważny element, który często jest pomijany, a jego błędne ustawienie to jedna z najczęstszych przyczyn braku sygnału. Wyjaśnię, co oznaczają te pozycje:

• "OUT": Jeśli ustawisz przełącznik na "OUT", sygnał jest wysyłany Z urządzenia ze złączem SCART (np. magnetowid, który odtwarza kasetę) DO urządzenia z wejściami RCA (np. telewizor, który ma wyświetlić obraz z magnetowidu). Myśl o tym jako o "wyjściu" sygnału z Euro.
• "IN": Jeśli ustawisz przełącznik na "IN", sygnał jest wysyłany Z urządzenia z wyjściami RCA (np. starsza konsola do gier, która generuje obraz) DO urządzenia ze złączem SCART (np. telewizor, który ma wyświetlić obraz z konsoli). Myśl o tym jako o "wejściu" sygnału do Euro.

Jeśli Twój kabel ma taki przełącznik, zawsze sprawdź jego ustawienie w zależności od tego, które urządzenie jest źródłem sygnału, a które odbiornikiem. To naprawdę może zaoszczędzić Ci sporo czasu i nerwów!

Podłączanie krok po kroku: Proste instrukcje dla każdego

Wiem, że podłączanie kabli może wydawać się skomplikowane, ale zapewniam Cię, że w przypadku kabla Euro-Chinch jest to naprawdę proste zadanie. Wystarczy postępować zgodnie z kilkoma jasnymi instrukcjami. Poniżej przedstawię dwa najczęstsze scenariusze, które pomogą Ci podłączyć praktycznie każde urządzenie.

Scenariusz 1: Wysyłanie sygnału Z urządzenia z Euro DO urządzenia z Chinch (np. magnetowid do TV)

Ten scenariusz jest typowy, gdy chcesz odtworzyć coś ze starszego urządzenia (jak magnetowid VHS, odtwarzacz DVD czy dekoder satelitarny), które ma złącze Euro, na nowszym telewizorze, który posiada wejścia Chinch (RCA). Przygotuj kabel i zaczynamy!

Krok 1: Wepnij wtyk Euro do odpowiedniego gniazda w odtwarzaczu

Zacznij od wpięcia dużego, trapezoidalnego wtyku Euro (SCART) do odpowiedniego gniazda w Twoim urządzeniu źródłowym na przykład w magnetowidzie VHS. Upewnij się, że wtyk jest dobrze osadzony i wciśnięty do końca. Powinien wejść gładko, ale z lekkim oporem, a następnie stabilnie trzymać się w gnieździe.

Krok 2: Dopasuj kolory wtyków Chinch do gniazd w telewizorze

Teraz przejdź do telewizora. Znajdź na nim trzy kolorowe gniazda Chinch (RCA), zazwyczaj oznaczone jako "AV IN" lub "Video In". Następnie:

1. Żółty wtyk z kabla wepnij do żółtego gniazda w telewizorze (to jest sygnał wideo).
2. Czerwony wtyk z kabla wepnij do czerwonego gniazda w telewizorze (to jest prawy kanał audio).
3. Biały (lub czarny) wtyk z kabla wepnij do białego (lub czarnego) gniazda w telewizorze (to jest lewy kanał audio).

Podobnie jak w przypadku wtyku Euro, upewnij się, że wszystkie wtyki Chinch są całkowicie wciśnięte w gniazda. Luźne połączenie może skutkować brakiem sygnału lub zakłóceniami.

Krok 3: Ustaw przełącznik na "OUT" (jeśli posiadasz wersję z przełącznikiem)

Jeśli Twój kabel lub adapter Euro-Chinch posiada przełącznik IN/OUT, upewnij się, że jest on ustawiony w pozycji "OUT". Pamiętaj, że w tym scenariuszu sygnał "wychodzi" z urządzenia Euro (magnetowidu) i "wchodzi" do telewizora z wejściami Chinch. Prawidłowe ustawienie przełącznika jest kluczowe dla prawidłowego przepływu sygnału.

Scenariusz 2: Wysyłanie sygnału Z urządzenia z Chinch DO urządzenia z Euro (np. konsola do TV)

Ten scenariusz jest przydatny, gdy masz urządzenie źródłowe z wyjściami Chinch (np. starszą konsolę do gier, kamerę) i chcesz podłączyć je do telewizora, który ma złącze Euro (SCART). Proces jest bardzo podobny do Scenariusza 1, ale kierunek sygnału jest odwrotny, co ma znaczenie dla przełącznika IN/OUT.

1. Wepnij wtyki Chinch do odpowiednich gniazd w urządzeniu źródłowym (np. konsoli), dopasowując kolory: żółty do żółtego (wideo), czerwony do czerwonego (audio prawy), biały (lub czarny) do białego (lub czarnego) (audio lewy). Upewnij się, że są dobrze osadzone.
2. Wepnij wtyk Euro do gniazda SCART w telewizorze. Ponownie, upewnij się, że jest on stabilnie wpięty.
3. Ustaw przełącznik na "IN" (jeśli posiadasz wersję z przełącznikiem). W tym przypadku sygnał "wchodzi" do telewizora przez złącze Euro, więc przełącznik musi być w pozycji "IN", aby sygnał płynął z urządzenia Chinch do telewizora Euro.

Po wykonaniu tych kroków, włącz oba urządzenia i wybierz odpowiednie źródło sygnału (np. AV1, AV2) w telewizorze. Powinieneś zobaczyć obraz i usłyszeć dźwięk!

Coś poszło nie tak? Najczęstsze problemy i szybkie rozwiązania

Nie martw się, jeśli po podłączeniu kabla Euro-Chinch coś nie działa od razu. Wiem, że to frustrujące, ale większość problemów jest łatwa do zdiagnozowania i rozwiązania. Poniżej przedstawiam najczęstsze kłopoty i sprawdzone sposoby, aby sobie z nimi poradzić.

Problem: Brak obrazu, ale dźwięk działa co sprawdzić w pierwszej kolejności?

Jeśli słyszysz dźwięk, ale ekran pozostaje czarny lub wyświetla komunikat "Brak sygnału", to zazwyczaj oznacza problem z sygnałem wideo. Oto co powinieneś sprawdzić:

• Sprawdź, czy żółty wtyk Chinch jest prawidłowo podłączony do żółtego gniazda zarówno w urządzeniu źródłowym, jak i w telewizorze. To najczęstsza przyczyna!
• Upewnij się, że przełącznik IN/OUT na kablu (jeśli występuje) jest ustawiony w prawidłowej pozycji dla kierunku przepływu sygnału (np. "OUT" dla magnetowidu do TV).
• Sprawdź, czy telewizor jest ustawiony na właściwe źródło sygnału (np. AV1, AV2, Video). Czasami telewizory mają kilka wejść AV, a Ty musisz wybrać to, do którego podłączyłeś kabel.
• Obejrzyj żółty wtyk i gniazdo pod kątem widocznych uszkodzeń, zgiętych pinów lub zabrudzeń.

Problem: Jest obraz, ale nie ma dźwięku lub słychać tylko z jednego głośnika

Brak dźwięku lub dźwięk mono to również dość powszechny problem. Skup się na połączeniach audio:

• Sprawdź, czy czerwony i biały (lub czarny) wtyk Chinch są prawidłowo podłączone do odpowiednich gniazd audio w obu urządzeniach. Upewnij się, że nie pomyliłeś ich miejscami.
• Ponownie, upewnij się, że przełącznik IN/OUT jest ustawiony prawidłowo. Chociaż głównie wpływa na wideo, może również zakłócać sygnał audio.
• Sprawdź ustawienia głośności i balansu w telewizorze lub urządzeniu źródłowym. Może głośność jest wyciszona lub balans jest przesunięty na jeden kanał.
• Obejrzyj wtyki i gniazda audio pod kątem uszkodzeń, zabrudzeń lub luźnych styków.
• Jeśli słychać tylko z jednego głośnika, skoncentruj się na połączeniu konkretnego kanału audio, który nie działa. Spróbuj zamienić wtyki miejscami, aby sprawdzić, czy problem leży po stronie kabla, czy gniazda.

Problem: Obraz jest czarno-biały czy to wina kabla?

Czarno-biały obraz to klasyczny problem przy połączeniach analogowych. Może mieć kilka przyczyn:

• Błędne podłączenie żółtego wtyku wideo do gniazda audio (np. czerwonego lub białego). Telewizor odbiera wtedy sygnał wideo, ale interpretuje go jako sygnał mono audio, co daje czarno-biały obraz. Sprawdź dokładnie kolory!
• Niekompatybilność sygnału PAL/NTSC. Chociaż rzadsze w nowszych urządzeniach, przy bardzo starym sprzęcie (np. konsoli z USA podłączonej do europejskiego telewizora) może wystąpić problem z systemem koloru.
• Uszkodzenie kabla, zwłaszcza przewodu odpowiedzialnego za sygnał koloru w żółtym wtyku.
• Upewnij się, że telewizor jest ustawiony na prawidłowy system koloru (PAL/SECAM/NTSC), jeśli ma taką opcję w menu.

Problem: Na ekranie widoczne są zakłócenia, pasy lub "śnieg"

Zakłócenia w obrazie to typowy objaw dla sygnału analogowego, ale mogą być też oznaką problemu. Mogą one wynikać ze słabego ekranowania kabla, szczególnie przy dłuższych przewodach, co sprawia, że jest on podatny na zakłócenia elektromagnetyczne od innych urządzeń elektronicznych (np. lodówki, ładowarki). Czasem przyczyną są uszkodzone gniazda lub wtyki, które powodują luźne połączenie, lub po prostu niska jakość sygnału źródłowego. Warto sprawdzić, czy wtyki są dobrze dociśnięte, ułożyć kabel z dala od innych przewodów zasilających i w ostateczności rozważyć wymianę kabla na lepiej ekranowany.

Problem: Słyszę głośne buczenie lub szum w głośnikach

Buczenie lub szum w głośnikach to irytujący problem, który często wskazuje na problemy z masą (tzw. pętla mas) lub zakłócenia. Może być również spowodowane uszkodzonym kablem lub złym stykiem w gniazdach. Oto co możesz zrobić:

• Sprawdź, czy wszystkie wtyki są dobrze dociśnięte w gniazdach. Luźne połączenie to częsta przyczyna.
• Spróbuj odłączyć i ponownie podłączyć kabel, aby upewnić się, że styki są czyste i dobrze się łączą.
• Upewnij się, że kabel nie leży obok innych kabli zasilających lub urządzeń generujących silne pole elektromagnetyczne.
• W skrajnych przypadkach, gdy buczenie jest uporczywe, możesz rozważyć użycie izolatora pętli mas (dostępne w sklepach elektronicznych). To małe urządzenie, które eliminuje różnice potencjałów mas i często rozwiązuje problem buczenia.

Jakość sygnału: Co musisz wiedzieć o kablach Euro-Chinch?

Zrozumienie ograniczeń technologii, z którą pracujemy, jest kluczowe, aby mieć realistyczne oczekiwania co do jakości obrazu i dźwięku. Kabel Euro-Chinch, choć niezawodny w swoim zastosowaniu, ma swoje specyficzne cechy, o których warto wiedzieć.

Dlaczego przez ten kabel nie uzyskasz jakości HD? Zrozumieć ograniczenia technologii analogowej

Muszę to jasno powiedzieć: przez kabel Euro-Chinch nie uzyskasz jakości HD ani Full HD. To jest bardzo ważne, aby nie mieć złudzeń. Ten kabel przesyła sygnał analogowy w standardowej rozdzielczości (SD), co w systemie PAL oznacza maksymalnie 576i (interlaced), a w NTSC 480i. Jest to technologia, która powstała w latach 80. i jest fundamentalnie inna od cyfrowego sygnału HD, który przesyłany jest przez złącza takie jak HDMI. Sygnał analogowy jest bardziej podatny na zakłócenia i degradację jakości na dłuższych dystansach. Oznacza to, że obraz będzie miał niższą rozdzielczość, będzie mniej ostry i może zawierać pewne artefakty, co jest po prostu cechą tej technologii.

Czy droższy kabel oznacza lepszy obraz? O ekranowaniu i pozłacanych stykach

Często spotykam się z pytaniem, czy warto inwestować w droższe kable Euro-Chinch z lepszym ekranowaniem i pozłacanymi stykami. Moje doświadczenie podpowiada, że:

• Lepsze ekranowanie w kablu może zminimalizować zakłócenia zewnętrzne, co jest szczególnie istotne przy dłuższych przewodach. Może to przełożyć się na nieco czystszy obraz i dźwięk, ale różnice nie będą drastyczne.
• Pozłacane styki zapewniają lepszy kontakt i są bardziej odporne na korozję. To może poprawić stabilność sygnału w dłuższej perspektywie, ale w przypadku sygnału analogowego SD, różnice w jakości obrazu i dźwięku między kablami średniej a bardzo wysokiej półki będą marginalne i dla większości użytkowników praktycznie niewidoczne.

Moja rada jest taka: nie ma sensu wydawać fortuny na kabel Euro-Chinch. Dobry, solidnie wykonany kabel ze średniej półki cenowej w zupełności wystarczy do większości zastosowań. Ważniejsza jest jego długość i solidność wykonania, niż "audiofilskie" cechy.

Kiedy kabel Euro-Chinch to wciąż najlepsze rozwiązanie?

Mimo upływu lat i dominacji technologii cyfrowych, kabel Euro-Chinch wciąż ma swoje miejsce i w pewnych sytuacjach jest najlepszym, a czasem jedynym sensownym rozwiązaniem. Nie skreślajmy go zbyt szybko!

Łączenie klasyki z nowoczesnością: Idealny kabel do retro konsol i sprzętu VHS

Kabel Euro-Chinch jest absolutnie idealnym i często jedynym sensownym rozwiązaniem do podłączania starszych urządzeń do nowszych telewizorów. Myślę tu o klasycznych konsolach do gier, takich jak PlayStation 1/2, Nintendo 64, czy nawet starsze modele Xboxa, a także o magnetowidach VHS i odtwarzaczach DVD z epoki. Wiele współczesnych telewizorów, choć pozbawionych złącza SCART, nadal posiada wejścia RCA (Chinch). Dzięki temu kablowi możesz bez problemu cieszyć się ulubionymi grami z dzieciństwa czy starymi nagraniami rodzinnymi na swoim nowoczesnym sprzęcie. To właśnie w takich zastosowaniach ten kabel błyszczy.

Przeczytaj również: Jak ukryć kable? Poradnik: estetyka i bezpieczeństwo bez bałaganu

Alternatywy, które warto rozważyć: Kiedy lepiej zainwestować w konwerter?

Są jednak sytuacje, gdy sam kabel Euro-Chinch nie wystarczy, a nawet nie będzie możliwy do użycia. Wtedy warto pomyśleć o alternatywach, zwłaszcza o aktywnych konwerterach sygnału:

• Gdy telewizor nie posiada już żadnych wejść analogowych (ani SCART, ani RCA). Wiele najnowszych telewizorów ma już tylko wejścia HDMI. W takiej sytuacji potrzebujesz aktywnego konwertera, który zamieni sygnał analogowy (Euro/Chinch) na cyfrowy (HDMI).
• Gdy chcesz podłączyć urządzenie SCART/RCA do monitora komputerowego z wejściem HDMI. Monitory rzadko mają wejścia analogowe, więc konwerter będzie niezbędny.
• Gdy chcesz uzyskać teoretycznie lepszą jakość obrazu. Niektóre konwertery potrafią upscalować sygnał SD do wyższej rozdzielczości (np. 720p lub 1080p). Pamiętaj jednak, że to nie jest prawdziwa jakość HD, a jedynie interpolacja, która może poprawić wygląd obrazu, ale nie doda mu utraconych detali.

Pamiętaj, że konwertery to aktywne urządzenia, które wymagają zasilania i zazwyczaj są droższe niż zwykłe kable. Wybór zależy od Twoich potrzeb i dostępnych złączy.
