Jak bezpiecznie przedłużyć kabel zasilający? Uniknij pułapek!

W dzisiejszych czasach, gdy coraz więcej urządzeń wymaga zasilania, często stajemy przed wyzwaniem przedłużenia istniejącego kabla. Niezależnie od tego, czy potrzebujesz dłuższego przewodu do lampy, narzędzia ogrodowego czy sprzętu RTV, kluczowe jest, aby zrobić to w sposób bezpieczny i zgodny ze sztuką. Ten artykuł to praktyczny przewodnik, który krok po kroku pokaże Ci, jak bezpiecznie przedłużyć kabel zasilający, minimalizując ryzyko i zapewniając trwałe połączenie.

Samodzielne przedłużanie kabla zasilającego to zadanie, które wymaga nie tylko precyzji, ale przede wszystkim odpowiedzialności i świadomości potencjalnych zagrożeń. Jako Patryk Brzeziński, zawsze podkreślam, że praca z prądem elektrycznym to nie zabawa. Niewłaściwie wykonane połączenie może prowadzić do poważnych konsekwencji, takich jak porażenie prądem, pożar czy uszkodzenie urządzeń. Dlatego tak ważne jest, aby podejść do tego zadania z należytą starannością i przestrzegać wszystkich zasad bezpieczeństwa.

Kluczową zasadą jest zachowanie ciągłości przewodu ochronnego (PE), czyli popularnego "uziemienia". Jest to absolutna podstawa, zwłaszcza w przypadku urządzeń I klasy ochronności, które posiadają bolec uziemiający. Przerwanie tego obwodu może sprawić, że w razie awarii obudowa urządzenia znajdzie się pod napięciem, stwarzając śmiertelne zagrożenie. Musimy też pamiętać o ryzyku przegrzewania się połączenia. Każde miejsce styku przewodów ma pewną rezystancję, a przy dużym obciążeniu może ono generować ciepło. Jeśli połączenie będzie słabe, może dojść do przegrzania, stopienia izolacji, a nawet pożaru. Warto również mieć na uwadze, że samodzielne modyfikacje kabli zasilających często prowadzą do utraty gwarancji na urządzenie, a w przypadku nieszczęśliwego wypadku, mogą pojawić się problemy z uzyskaniem odszkodowania od ubezpieczyciela. To są aspekty, o których nie wolno zapominać.

Zastanówmy się, kiedy przedłużanie kabla jest akceptowalne, a kiedy powinniśmy się od tego powstrzymać. Moim zdaniem, przedłużanie kabla jest dopuszczalne w sytuacjach, gdy mamy do czynienia z urządzeniami o niskiej mocy (np. lampka nocna, ładowarka telefonu) i gdy jest to rozwiązanie tymczasowe. Jeśli jednak potrzebujesz przedłużyć kabel do urządzenia o dużej mocy, takiego jak grzejnik elektryczny, czajnik czy duża elektronarzędzia, zdecydowanie lepiej jest zainwestować w nowy, fabryczny kabel o odpowiedniej długości lub, co najważniejsze, zlecić pracę wykwalifikowanemu elektrykowi. Brak odpowiednich narzędzi, umiejętności czy nawet wątpliwości co do własnych zdolności to sygnały, że lepiej nie ryzykować i powierzyć zadanie specjaliście. Pamiętaj, bezpieczeństwo jest zawsze priorytetem.

W Polsce, zgodnie z przepisami, wszelkie prace przy instalacjach elektrycznych o napięciu 230V/400V powinny być wykonywane przez osoby posiadające odpowiednie uprawnienia SEP (świadectwo kwalifikacyjne grupy G1). Dotyczy to zarówno montażu, konserwacji, jak i napraw. Choć w praktyce wiele osób wykonuje proste prace elektryczne w domu samodzielnie, z prawnego punktu widzenia i dla pełnego bezpieczeństwa, takie uprawnienia są wymagane. Jest to szczególnie istotne w przypadku stałych instalacji lub tam, gdzie bezpieczeństwo jest krytyczne. Zawsze warto mieć świadomość tych regulacji, nawet jeśli decydujemy się na samodzielne działanie w prostych, domowych zastosowaniach.

Prawidłowa identyfikacja kabla i dobór materiałów to absolutna podstawa bezpieczeństwa. Zawsze powtarzam, że nie ma miejsca na domysły w elektryce. Nowy odcinek kabla, którego używasz do przedłużenia, musi mieć taki sam lub większy przekrój żył niż oryginalny kabel. Jest to kluczowe, aby zapobiec przegrzewaniu się przewodu pod obciążeniem. Zbyt mały przekrój to prosta droga do awarii, stopienia izolacji, a w najgorszym wypadku pożaru. Zwróć uwagę na oznaczenia na izolacji kabla tam znajdziesz informacje o przekroju (np. 3x1.5mm²) i typie przewodu.

• Przewód fazowy (L): Najczęściej oznaczony kolorem brązowym lub czarnym. To nim płynie prąd zasilający urządzenie. W niektórych starszych instalacjach można spotkać również kolor czerwony.
• Przewód neutralny (N): Zawsze oznaczony kolorem niebieskim. Służy do zamknięcia obwodu i odprowadzenia prądu z powrotem do źródła.
• Przewód ochronny (PE): Zawsze oznaczony kolorem żółto-zielonym. To najważniejszy przewód z punktu widzenia bezpieczeństwa. Jego zadaniem jest odprowadzenie prądu upływowego do ziemi w przypadku awarii izolacji, chroniąc użytkownika przed porażeniem. Bezwzględnie musi być zachowana jego ciągłość w urządzeniach I klasy ochronności.

Na rynku dostępnych jest kilka sprawdzonych metod łączenia kabli, a wybór tej właściwej zależy od Twoich umiejętności, dostępnych narzędzi oraz specyfiki zastosowania. Każda z nich ma swoje zalety i wady, ale wszystkie, jeśli są wykonane prawidłowo, zapewniają bezpieczne i trwałe połączenie. Omówię teraz najpopularniejsze z nich: kostki elektroinstalacyjne, szybkozłączki WAGO oraz lutowanie.

Jak bezpiecznie przedłużyć kabel zasilający kluczowe metody i zasady?

1. Kostki elektroinstalacyjne (listwy zaciskowe)

1.1. Co to są i kiedy ich używać?

Tradycyjne kostki elektroinstalacyjne, często nazywane listwami zaciskowymi, to jedna z najpopularniejszych i najprostszych metod łączenia przewodów. Są powszechnie dostępne i nie wymagają specjalistycznych narzędzi wystarczy śrubokręt. Kostki są idealne do łączenia przewodów typu drut (jednodrutowych), czyli tych sztywnych, które często spotykamy w instalacjach ściennych. Wybierając kostkę, upewnij się, że jej przekrój odpowiada przekrojowi łączonych przewodów, a prąd znamionowy jest wystarczający dla obciążenia. Zawsze sprawdzam, czy kostka ma odpowiednie certyfikaty, co daje mi pewność co do jej jakości.

1.2. Instrukcja krok po kroku

1. Przygotowanie kabli: Odłącz zasilanie! To podstawa. Następnie za pomocą ściągacza izolacji lub ostrego nożyka (ostrożnie!) usuń około 8-10 mm izolacji z końcówek każdej żyły obu kabli. Upewnij się, że nie uszkodziłeś cienkich drucików wewnątrz żyły.
2. Łączenie żył: Odkręć śruby w kostce. Włóż odizolowaną końcówkę pierwszej żyły (np. brązowej) z jednego kabla do otworu w kostce, a następnie odizolowaną końcówkę żyły o tym samym kolorze z drugiego kabla do drugiego otworu, tuż obok.
3. Dokręcanie śrub: Przykręć śruby mocno, ale z wyczuciem. Zbyt mocne dokręcenie może uszkodzić przewód, zbyt słabe spowodować luźny styk i przegrzewanie. Delikatnie pociągnij za przewody, aby upewnić się, że są pewnie zamocowane i nie wysuwają się. Powtórz ten proces dla pozostałych żył, zawsze łącząc kolory ze sobą (brązowy z brązowym, niebieski z niebieskim, żółto-zielony z żółto-zielonym).

1.3. Zabezpieczenie połączenia

Połączenie wykonane kostką musi być obowiązkowo umieszczone w puszce instalacyjnej. Puszka chroni połączenie przed uszkodzeniami mechanicznymi, kurzem, wilgocią, a także przed przypadkowym dotknięciem, co jest kluczowe dla bezpieczeństwa. Nigdy nie zostawiaj połączenia na wierzchu, bez odpowiedniego zabezpieczenia. To proszenie się o kłopoty.

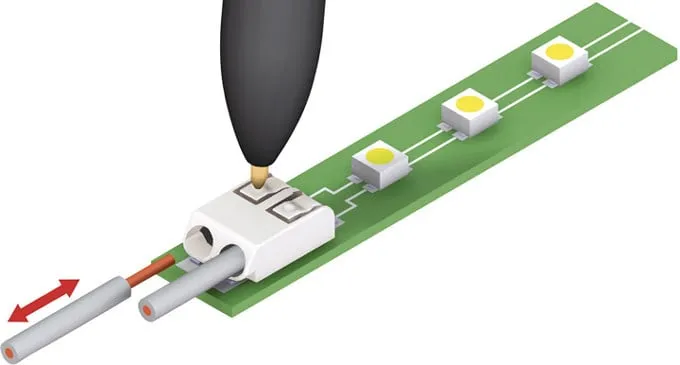

2. Szybkozłączki WAGO

2.1. Nowoczesne i pewne połączenie

Szybkozłączki WAGO to prawdziwa rewolucja w łączeniu przewodów. Są to nowoczesne, szybkie i niezwykle pewne złączki, które zyskują coraz większą popularność zarówno wśród profesjonalistów, jak i amatorów. Ich główną zaletą jest stała siła docisku sprężyny, która zapewnia doskonały kontakt elektryczny i eliminuje ryzyko luzowania się przewodów, co jest częstym problemem w tradycyjnych kostkach. WAGO oferuje różne typy złączek, dedykowane zarówno do przewodów typu drut, jak i linka. Szczególnie polecam te z dźwignią (seria 221), które są niezwykle uniwersalne i łatwe w użyciu.

2.2. Instrukcja krok po kroku

1. Przygotowanie kabli: Podobnie jak w przypadku kostek, odłącz zasilanie. Za pomocą ściągacza izolacji usuń około 9-11 mm izolacji z końcówek każdej żyły. W przypadku złączek WAGO, na opakowaniu zawsze znajdziesz dokładną długość odizolowania.
2. Łączenie przewodów (wersja z dźwignią): Otwórz dźwignię w złączce WAGO. Wsuń odizolowaną końcówkę żyły (np. brązowej) do otworu w złączce, aż poczujesz opór. Następnie zamknij dźwignię, mocno dociskając ją do obudowy. Powtórz ten krok dla pozostałych żył, pamiętając o prawidłowym łączeniu kolorów.
3. Łączenie przewodów (wersja wciskana): W przypadku złączek wciskanych (np. seria 2273), wystarczy mocno wsunąć odizolowaną żyłę do otworu. Sprężyna wewnątrz złączki automatycznie zaciska przewód. Ta wersja jest zazwyczaj przeznaczona do przewodów jednodrutowych.

2.3. WAGO vs. tradycyjne kostki

Moje doświadczenie pokazuje, że szybkozłączki WAGO są zdecydowanie lepszym wyborem niż tradycyjne kostki, zwłaszcza w domowych instalacjach. Ich przewaga wynika z kilku kluczowych aspektów: stała siła docisku sprężyny eliminuje błędy ludzkie związane z niedokręceniem śruby, zapewniając większą pewność połączenia i bezpieczeństwo. Są szybsze w montażu i bardziej niezawodne, co minimalizuje ryzyko przegrzewania się styków. Choć są nieco droższe, to inwestycja w bezpieczeństwo i spokój ducha, która moim zdaniem, zawsze się opłaca.

Przeczytaj również: Jak odpalić auto na kablach? Poradnik eksperta Patryka Brzezińskiego

3. Lutowanie

2.4. Kiedy warto lutować?

Lutowanie to metoda wymagająca zdecydowanie większych umiejętności i odpowiedniego sprzętu, ale zapewnia najbardziej trwałe i pewne połączenie o bardzo niskiej rezystancji. Jest to idealny wybór w sytuacjach, gdzie wymagana jest maksymalna niezawodność, na przykład w urządzeniach narażonych na drgania, w elektronice precyzyjnej, czy tam, gdzie połączenie ma być praktycznie niewidoczne i integralne z kablem. Lutowanie jest często stosowane wewnątrz obudów urządzeń AGD, gdzie inne metody mogłyby być mniej stabilne.

2.5. Technika lutowania kabla

1. Przygotowanie żył: Odłącz zasilanie. Usuń około 15-20 mm izolacji z końcówek każdej żyły. W przypadku przewodów typu linka, delikatnie skręć ze sobą druciki, aby zapobiec ich rozplataniu.
2. Cynowanie: Rozgrzej lutownicę o odpowiedniej mocy (min. 60W do kabli zasilających). Nałóż niewielką ilość cyny na grot lutownicy, a następnie delikatnie "pocynuj" końcówki żył, tak aby cyna wniknęła w sploty. To zapewnia lepszy kontakt i ułatwia późniejsze łączenie.
3. Łączenie i lutowanie: Skrzyżuj ze sobą dwie żyły, które chcesz połączyć (np. brązowe), tworząc stabilny mechanicznie splot. Następnie rozgrzej to miejsce lutownicą i nałóż cynę, tak aby stopiła się i dokładnie pokryła połączone żyły. Upewnij się, że połączenie jest gładkie i lśniące matowe, grudkowate luty są oznaką zimnego lutu i słabego połączenia. Powtórz dla pozostałych żył.

2.6. Izolacja koszulkami termokurczliwymi

Po zlutowaniu, kluczowe jest zapewnienie odpowiedniej izolacji i wytrzymałości mechanicznej. Do tego celu używamy koszulek termokurczliwych, najlepiej tych z klejem wewnątrz. Najpierw nałóż mniejsze koszulki na każdą zlutowaną żyłę osobno nasuń je tak, aby zakrywały całe lutowane połączenie i kawałek oryginalnej izolacji. Następnie, za pomocą opalarki lub zapalniczki (ostrożnie!), podgrzej koszulki, aż skurczą się i szczelnie przylegną do żył. Po zaizolowaniu każdej żyły, nałóż jedną większą koszulkę termokurczliwą na cały kabel, tak aby zakryła wszystkie pojedyncze połączenia. Ponownie podgrzej, aby zapewnić dodatkową izolację i wzmocnienie mechaniczne. Klej wewnątrz koszulek z klejem dodatkowo uszczelnia i wzmacnia połączenie.

Typowe błędy, których należy unikać

Wykonanie prawidłowego połączenia to jedno, ale równie ważne, a może nawet ważniejsze, jest unikanie typowych błędów, które mogą mieć katastrofalne skutki. Z moich obserwacji wynika, że wiele awarii i zagrożeń wynika właśnie z ignorancji lub pośpiechu. Chcę Cię przestrzec przed najczęstszymi pułapkami.

Jednym z najniebezpieczniejszych i niestety wciąż popularnych "rozwiązań" jest tak zwana "skrętka na taśmę izolacyjną". Widziałem to już setki razy i za każdym razem włos jeży mi się na głowie. To jest absolutnie niedopuszczalne i niezwykle niebezpieczne! Skrętka zapewnia bardzo słaby styk, co prowadzi do przegrzewania się połączenia, iskrzenia, a w konsekwencji do zwarć i ryzyka pożaru. Taśma izolacyjna, choć na chwilę może wydawać się wystarczająca, z czasem traci swoje właściwości, odkleja się i nie zapewnia odpowiedniej ochrony. Nigdy, pod żadnym pozorem, nie stosuj tej metody!

Kolejnym poważnym błędem jest pomyłka w łączeniu kolorów przewodów. Brązowy z niebieskim, niebieski z żółto-zielonym takie kombinacje to prosta droga do katastrofy. Najgroźniejsze jest błędne podłączenie przewodu ochronnego (żółto-zielonego). Jeśli zamiast do uziemienia podłączysz go do fazy, a następnie dotkniesz obudowy urządzenia, które powinno być uziemione, ryzykujesz porażenie prądem o śmiertelnej sile. Zawsze, ale to zawsze, łącz żyły zgodnie z ich kolorami: fazowy (L) z fazowym, neutralny (N) z neutralnym, ochronny (PE) z ochronnym.

Ponownie muszę podkreślić ryzyko związane z użyciem kabla o zbyt małym przekroju żyły. To jeden z najczęstszych, a jednocześnie najbardziej podstępnych błędów. Taki kabel, podłączony do urządzenia o dużej mocy, będzie się przegrzewał. Może to prowadzić do stopienia izolacji, zwarcia, uszkodzenia urządzenia, a w skrajnych przypadkach do pożaru. Zawsze upewnij się, że nowy odcinek kabla ma taki sam lub większy przekrój niż oryginalny. Lepiej mieć zapas, niż ryzykować.

Kontrola i testowanie połączenia

Wykonanie połączenia to dopiero połowa sukcesu. Ostatnim i najważniejszym etapem jest sprawdzenie jego poprawności, co gwarantuje bezpieczeństwo i prawidłowe działanie. Nigdy nie pomijaj tego kroku. To Twoja ostatnia szansa, aby upewnić się, że wszystko jest w porządku, zanim podłączysz zasilanie.

Do szybkiego sprawdzenia, czy w przewodzie fazowym jest napięcie, a w przewodzie neutralnym go brak, możesz użyć prostego próbnika napięcia (neonówki). Po podłączeniu kabla do gniazdka (ale jeszcze bez podłączania urządzenia!), dotknij końcówką próbnika do żyły fazowej lampka powinna się zaświecić. Następnie dotknij żyły neutralnej lampka nie powinna się zaświecić. To podstawowy test. Dla pełnej pewności, zwłaszcza w przypadku przewodu ochronnego, warto użyć multimetru do sprawdzenia ciągłości obwodu. Multimetr pozwoli Ci upewnić się, że przewód ochronny jest faktycznie połączony i ma niską rezystancję do uziemienia.

• Brak odsłoniętych żył: Upewnij się, że żadna metalowa część żyły nie wystaje poza izolację lub obudowę złączki. Każdy odsłonięty fragment to potencjalne ryzyko porażenia.
• Prawidłowa izolacja: Sprawdź, czy izolacja jest nienaruszona na całej długości kabla i połączenia. W przypadku lutowania, koszulki termokurczliwe muszą szczelnie przylegać.
• Pewne zamocowanie przewodów: Delikatnie pociągnij za kable w miejscu połączenia. Nie powinny się luzować ani wysuwać ze złączek.
• Brak uszkodzeń mechanicznych: Upewnij się, że podczas pracy nie uszkodziłeś izolacji kabla ani obudowy złączki.

Podsumowanie i checklist

Podsumowując, bezpieczne przedłużanie kabla zasilającego to zadanie, które wymaga uwagi i przestrzegania kilku kluczowych zasad. Pamiętaj, że zawsze lepiej poświęcić chwilę na dokładne wykonanie pracy, niż ryzykować poważne konsekwencje. Oto zwięzła checklista, która pomoże Ci w każdym kroku:

1. Odłącz zasilanie! To absolutny priorytet.
2. Dobierz odpowiedni kabel: Upewnij się, że nowy odcinek ma taki sam lub większy przekrój żył niż oryginalny.
3. Przestrzegaj kolorów żył: Łącz fazowy z fazowym (brązowy/czarny), neutralny z neutralnym (niebieski), ochronny z ochronnym (żółto-zielony).
4. Zachowaj ciągłość przewodu ochronnego (PE): To klucz do bezpieczeństwa w urządzeniach I klasy ochronności.
5. Wybierz odpowiednią metodę łączenia: Kostki, WAGO lub lutowanie dostosuj do swoich umiejętności i zastosowania.
6. Prawidłowo przygotuj żyły: Odpowiednio odizoluj końcówki, nie uszkadzając drucików.
7. Zapewnij pewne połączenie: Dokręć śruby w kostkach lub zamknij dźwignie w WAGO. W przypadku lutowania, upewnij się, że lut jest solidny.
8. Izoluj i zabezpiecz mechanicznie: Użyj koszulek termokurczliwych (przy lutowaniu) lub umieść połączenie w puszce instalacyjnej.
9. Unikaj prowizorycznych rozwiązań: Żadnych "skrętek na taśmę izolacyjną"!
10. Przeprowadź kontrolę: Sprawdź próbówką napięcia i wykonaj wizualną inspekcję.
