W dzisiejszych czasach, kiedy telewizory 4K stają się standardem w naszych domach, a sygnał DVB-T2/S2 oferuje coraz lepszą jakość obrazu, często zapominamy o jednym z kluczowych elementów całej instalacji: kablu koncentrycznym. To właśnie ten, z pozoru nieistotny, przewód może okazać się najsłabszym ogniwem, niweczącym potencjał naszego nowoczesnego sprzętu. Jako Patryk Brzeziński, wiem z doświadczenia, że odpowiedni dobór kabla to podstawa, by cieszyć się bezstratnym sygnałem i krystalicznie czystym obrazem 4K. Nie pozwól, aby niedoceniany kabel stał na drodze do perfekcyjnego odbioru.
Wybór kabla koncentrycznego do 4K klucz do bezstratnego sygnału
- Kable klasy A, A+ lub A++ zgodne z normą PN-EN 50117 są niezbędne dla 4K.
- Szukaj niskiej tłumienności (poniżej 18 dB/100m dla 860 MHz) i wysokiego ekranowania (ponad 100 dB, najlepiej potrójnego).
- Wybieraj kable z czystej miedzi (Cu) dla żyły wewnętrznej, unikaj stali miedziowanej (CCS) dla 4K.
- Impedancja 75 Ohm jest krytyczna dla prawidłowego działania instalacji RTV/SAT.
- Długość kabla i jakość złączek mają ogromne znaczenie dla końcowej jakości sygnału.
- Rozwój sieci 5G zwiększa potrzebę kabli z doskonałym ekranowaniem.
Jak stary kabel antenowy psuje jakość 4K?
Wielu z nas, modernizując domową instalację telewizyjną, skupia się na zakupie nowego telewizora 4K czy nowoczesnego dekodera DVB-T2/S2, całkowicie pomijając kwestię kabla antenowego. Tymczasem, jeśli Twój kabel ma więcej niż 10-15 lat, niemal na pewno nie jest on przystosowany do wymagań sygnału 4K i nowoczesnych standardów transmisji.
Stare kable charakteryzują się zazwyczaj znacznie wyższą tłumiennością i niską skutecznością ekranowania. Oznacza to, że sygnał, zanim dotrze do telewizora, traci swoją moc, a dodatkowo jest podatny na wszelkie zakłócenia zewnętrzne. W efekcie, zamiast cieszyć się idealnym obrazem 4K, możemy doświadczyć szeregu problemów, takich jak pikselizacja obrazu, okresowe zaniki sygnału, "klatkowanie" czy irytujące zakłócenia, zwłaszcza w paśmie LTE/5G.
Nowoczesne standardy, takie jak DVB-T2 czy DVB-S2, wymagają znacznie wyższej jakości sygnału i odporności na zakłócenia. Stary kabel, który kiedyś wystarczał do analogowej telewizji czy nawet HD, po prostu nie jest w stanie sprostać tym wyzwaniom. To jak próba jazdy nowoczesnym sportowym samochodem na starych, zużytych oponach potencjał jest, ale nie da się go wykorzystać w pełni.
Rozszyfruj etykietę kabla: kluczowe parametry dla 4K
Wybierając kabel koncentryczny, łatwo poczuć się zagubionym w gąszczu oznaczeń i parametrów. Postaram się je rozszyfrować, wskazując, na co zwrócić uwagę, aby Twój sygnał 4K był bezstratny.
Tłumienność (dB/100m): Pierwszy i najważniejszy wskaźnik strat sygnału
Tłumienność to nic innego jak strata mocy sygnału na określonej długości kabla, wyrażana w decybelach na 100 metrów (dB/100m) dla konkretnej częstotliwości. Dla sygnału 4K, który jest bardzo wrażliwy na wszelkie osłabienia, im niższa wartość tłumienności, tym lepiej. Szukaj kabli, których tłumienność dla częstotliwości 860 MHz (typowej dla DVB-T2) wynosi poniżej 18 dB/100m. Jeśli planujesz instalację satelitarną (DVB-S2), gdzie sygnał jest przesyłany na znacznie wyższych częstotliwościach (do 2150 MHz), upewnij się, że tłumienność dla 2150 MHz nie przekracza 29-30 dB/100m. Pamiętaj, że na długich odcinkach kabla (powyżej 20 metrów) nawet niewielka różnica w tłumienności może mieć ogromne znaczenie dla końcowej jakości obrazu.
Skuteczność ekranowania (dB): Twoja tarcza przeciwko zakłóceniom z sieci 5G/LTE
Skuteczność ekranowania to parametr, który informuje nas, jak dobrze kabel chroni przesyłany sygnał przed zakłóceniami zewnętrznymi. W dobie rozwijających się sieci 5G/LTE, a także wszechobecnych urządzeń AGD i RTV, które generują zakłócenia elektromagnetyczne, wysokie ekranowanie jest absolutnie kluczowe. Dla 4K, absolutne minimum to 90 dB, ale ja osobiście rekomenduję szukać kabli o skuteczności ekranowania powyżej 100 dB, a optymalnie nawet 110-120 dB. To właśnie dzięki dobremu ekranowaniu unikniesz problemów z pikselizacją czy zanikami sygnału, które często są wynikiem interferencji z innymi urządzeniami.
Materiał żyły wewnętrznej: Miedź (Cu) vs. stal miedziowana (CCS) - czy warto oszczędzać?
| Materiał żyły | Charakterystyka i zastosowanie dla 4K |
|---|---|
| Czysta miedź (Cu) | To najlepszy wybór dla 4K. Miedź charakteryzuje się doskonałą przewodnością elektryczną, co przekłada się na najniższą tłumienność sygnału. Gwarantuje stabilny i bezstratny przesył, nawet na dłuższych dystansach. Choć droższa, to inwestycja, która się zwraca w jakości obrazu. Zwróć uwagę na grubość żyły im grubsza (np. 1.13 mm zamiast 1.02 mm), tym niższa tłumienność. |
| Stal miedziowana (CCS) | Kable CCS (Copper Clad Steel) mają stalowy rdzeń pokryty cienką warstwą miedzi. Są tańsze, ale ich przewodność jest gorsza niż czystej miedzi, co skutkuje wyższą tłumiennością. Dla wymagających instalacji 4K, zwłaszcza na dłuższych odcinkach, nie są zalecane. Mogą prowadzić do osłabienia sygnału i problemów z odbiorem, szczególnie w przypadku DVB-S2, gdzie sygnał jest przesyłany na wysokich częstotliwościach. |
Potrójne ekranowanie (Tri-Shield): Jak wpływa na stabilność odbioru?

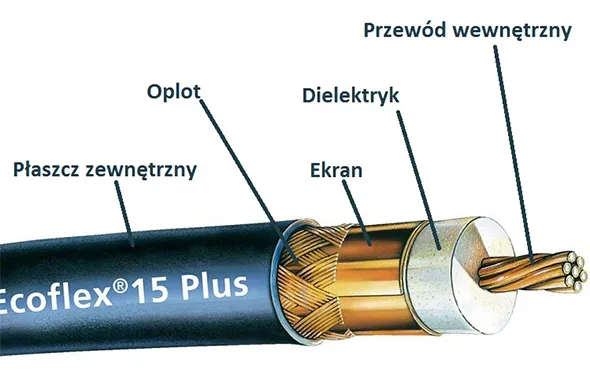

Potrójne ekranowanie, często oznaczane jako "Tri-shield", to standard w wysokiej jakości kablach koncentrycznych. Składa się zazwyczaj z dwóch warstw folii aluminiowo-poliestrowej (Al/PET) oraz gęstego oplotu miedzianego lub aluminiowego. Taka konstrukcja tworzy niezwykle skuteczną barierę dla zakłóceń elektromagnetycznych, zarówno tych pochodzących z zewnątrz, jak i tych, które mogłyby "uciekać" z kabla. Dzięki potrójnemu ekranowaniu sygnał jest znacznie bardziej stabilny i czysty, co bezpośrednio przekłada się na brak artefaktów, pikselizacji i zaników obrazu 4K, nawet w trudnych warunkach.
Impedancja 75 Ohm: Dlaczego zgodność jest absolutnie krytyczna?
Impedancja falowa to opór, jaki kabel stawia prądowi zmiennemu o wysokiej częstotliwości. W przypadku instalacji RTV/SAT, standardem jest impedancja 75 Ohm. Jest to parametr absolutnie krytyczny, ponieważ wszystkie elementy w torze sygnałowym od anteny, przez wzmacniacze, rozgałęźniki, aż po telewizor są projektowane do pracy z tą właśnie impedancją. Niezgodność impedancji, nawet niewielka, może prowadzić do odbicia sygnału, powstawania fal stojących i drastycznych strat jakości. W praktyce objawia się to osłabieniem sygnału, a nawet jego zanikami. Zawsze upewnij się, że kupowany kabel ma dokładnie 75 Ohm.
Standardy i oznaczenia: co gwarantuje jakość 4K?
Poza parametrami technicznymi, warto zwrócić uwagę na certyfikaty i oznaczenia, które ułatwiają wybór odpowiedniego kabla.
Czym jest norma PN-EN 50117 i dlaczego warto jej szukać?
Norma PN-EN 50117 to europejski standard określający wymagania dla kabli koncentrycznych stosowanych w instalacjach telewizyjnych i radiowych. Kable zgodne z tą normą są projektowane i testowane pod kątem przesyłania sygnałów wysokiej rozdzielczości, w tym 4K. Szukając kabla z oznaczeniem zgodności z PN-EN 50117, masz pewność, że spełnia on rygorystyczne kryteria dotyczące tłumienności, ekranowania i innych kluczowych parametrów. To gwarancja jakości i niezawodności, której potrzebujesz dla swojej instalacji 4K.
Klasa A, A+ czy A++: Którą wybrać dla bezkompromisowej jakości?
Klasy ekranowania A, A+ i A++ to oznaczenia, które informują o skuteczności ekranowania kabla. Im wyższa klasa, tym lepsza ochrona przed zakłóceniami. Dla sygnału 4K i nowoczesnych standardów DVB-T2/S2, które są bardzo wrażliwe na interferencje, zdecydowanie rekomenduję wybór kabli klasy A+ lub A++. Te kable oferują najwyższą skuteczność ekranowania (często powyżej 100-110 dB), co jest kluczowe dla bezkompromisowej jakości obrazu i stabilnego odbioru, zwłaszcza w środowiskach o wysokim poziomie zakłóceń elektromagnetycznych, np. w pobliżu nadajników 5G.
Oznaczenie RG-6/U: Co tak naprawdę mówi o kablu?
Oznaczenie RG-6/U jest bardzo popularne i często rekomendowane dla domowych instalacji RTV/SAT. "RG" to skrót od "Radio Guide", a "6" odnosi się do konkretnej specyfikacji kabla. Litera "U" oznacza "universal". Kable RG-6/U są zazwyczaj dobrze zbalansowane pod względem tłumienności i ekranowania dla typowych zastosowań. Jednak samo oznaczenie RG-6/U nie wystarczy. Kluczowe jest, aby szukać wariantów z dodatkowymi oznaczeniami takimi jak "Triset" lub "Tri-shield", co wskazuje na potrójne ekranowanie i znacznie wyższą jakość, niezbędną dla sygnału 4K.
Praktyczny przewodnik: wybierz idealny kabel 4K
Wybór kabla to nie tylko parametry, ale także kontekst Twojej instalacji. Oto kilka praktycznych wskazówek, które pomogą Ci podjąć świadomą decyzję.
Kiedy wystarczy solidny kabel RG-6, a kiedy potrzebujesz czegoś więcej?
Jeśli odległość od anteny do telewizora jest krótka (do 10-15 metrów) i mieszkasz w miejscu o niskim poziomie zakłóceń elektromagnetycznych, solidny kabel RG-6/U z podwójnym ekranowaniem i żyłą miedzianą może okazać się wystarczający. Jednak w większości przypadków, a zwłaszcza gdy zależy nam na bezkompromisowej jakości 4K, warto zainwestować w coś więcej. Przy dłuższych odcinkach, w budynkach wielorodzinnych, w pobliżu nadajników LTE/5G, czy tam, gdzie sygnał jest słabszy, zdecydowanie polecam kable klasy A+ lub A++ z potrójnym ekranowaniem i grubszą żyłą z czystej miedzi. To zapewni Ci spokój ducha i stabilny odbiór.
Instalacja naziemna (DVB-T2) a satelitarna (DVB-S2) - czy rodzaj instalacji ma znaczenie?
Tak, rodzaj instalacji ma znaczenie, choć w obu przypadkach dążymy do jak najniższej tłumienności i jak najlepszego ekranowania. W instalacjach naziemnych (DVB-T2) sygnał przesyłany jest na niższych częstotliwościach (do ok. 860 MHz), więc wymagania dotyczące tłumienności są nieco mniej restrykcyjne niż w przypadku DVB-S2. W instalacjach satelitarnych (DVB-S2) sygnał IF (Intermediate Frequency) przesyłany jest na znacznie wyższych częstotliwościach (do 2150 MHz). Na tych częstotliwościach tłumienność kabla jest znacznie większa, dlatego dla DVB-S2 wybór kabla o bardzo niskiej tłumienności dla 2150 MHz i doskonałym ekranowaniu jest absolutnie kluczowy, aby uniknąć problemów z odbiorem kanałów satelitarnych 4K.
Długość ma znaczenie: Jak dobrać kabel do odległości od anteny do telewizora?
Długość kabla to jeden z najważniejszych czynników wpływających na tłumienność sygnału. Im dłuższy kabel, tym większe straty. Dlatego zawsze staraj się, aby kabel był jak najkrótszy, ale bez zbędnego napinania czy zaginania. Dla krótkich odcinków (do 10-15 metrów) możesz pozwolić sobie na kabel o nieco wyższej tłumienności. Jednak przy dłuższych dystansach (powyżej 20 metrów) konieczne jest zastosowanie kabla o możliwie najniższej tłumienności, najlepiej klasy A++ z grubą żyłą miedzianą, aby zminimalizować straty i zapewnić stabilny sygnał 4K. Czasem warto rozważyć zastosowanie wzmacniacza sygnału, ale to już ostateczność, gdy długość kabla jest naprawdę duża.
Na co zwrócić uwagę, kupując kabel "na metry"?
- Oznaczenia na kablu: Zawsze sprawdzaj, czy na izolacji kabla znajdują się oznaczenia producenta, typ kabla (np. RG-6/U Tri-shield), klasa ekranowania (A+, A++), materiał żyły (Cu, CCS) oraz wartości tłumienności dla kluczowych częstotliwości.
- Wiarygodność sprzedawcy: Kupuj kable tylko od sprawdzonych sprzedawców lub renomowanych sklepów elektronicznych. Unikaj podejrzanie tanich ofert, które mogą oznaczać niską jakość produktu.
- Waga i sztywność: Dobrej jakości kabel z grubą żyłą miedzianą i gęstym oplotem będzie cięższy i bardziej sztywny niż tani zamiennik CCS z rzadkim ekranowaniem.
- Przekrój: Jeśli to możliwe, poproś o kawałek kabla i sprawdź jego przekrój. Zwróć uwagę na grubość żyły wewnętrznej i gęstość oplotu.
Unikaj tych błędów: nie zmarnuj potencjału dobrego kabla
Nawet najlepszy kabel nie spełni swojej roli, jeśli popełnisz błędy podczas instalacji. Oto najczęstsze pułapki, których należy unikać.
Złe zarobienie końcówek: Jak nie stracić jakości na ostatnim etapie?
To jeden z najczęstszych i najbardziej niedocenianych błędów. Niewłaściwie zarobione złącza F (np. zbyt długi oplot, niedokręcone złącze, żyła wewnętrzna dotykająca ekranu) mogą drastycznie pogorszyć jakość sygnału, nawet jeśli używasz kabla klasy premium. Precyzyjny montaż złączek jest absolutnie kluczowy. Upewnij się, że żyła wewnętrzna jest odpowiednio długa, oplot nie dotyka rdzenia, a złącze jest solidnie dokręcone. Warto zainwestować w dobrej jakości złączki kompresyjne i odpowiednie narzędzia do ich montażu.
Zginanie i łamanie kabla: Czego absolutnie unikać podczas montażu?
Kabel koncentryczny, mimo swojej elastyczności, nie lubi nadmiernego zginania, łamania czy ściskania. Tego typu działania mogą prowadzić do uszkodzenia struktury kabla, zwłaszcza ekranowania i dielektryka, co skutkuje zmianą impedancji falowej i drastycznym wzrostem tłumienności. Zawsze prowadź kabel po łagodnych łukach, unikaj ostrych zagięć (promień gięcia powinien być zgodny ze specyfikacją producenta, zazwyczaj minimum 10x średnica kabla) i nie przyciskaj go zbyt mocno klamrami czy innymi elementami montażowymi. Pamiętaj, że uszkodzenia mechaniczne kabla są często niewidoczne z zewnątrz, ale mają ogromny wpływ na jakość sygnału.
Stosowanie tanich złączek i rozgałęźników jako słabego ogniwa instalacji
Wielokrotnie widziałem, jak ludzie inwestują w drogi, wysokiej jakości kabel, a następnie oszczędzają na złączkach, rozgałęźnikach czy gniazdach antenowych. To ogromny błąd! Nawet najlepszy kabel zostanie osłabiony przez niskiej jakości komponenty, które charakteryzują się wysoką tłumiennością, słabym ekranowaniem i niezgodnością impedancji. Zawsze wybieraj złączki, rozgałęźniki i gniazda o odpowiednich parametrach (75 Ohm, wysokie ekranowanie) i od renomowanych producentów. Pamiętaj, że cała instalacja jest tak mocna, jak jej najsłabsze ogniwo.
Twoja checklista przed zakupem kabla koncentrycznego do 4K
Aby ułatwić Ci podjęcie decyzji, przygotowałem krótką listę najważniejszych rzeczy, które musisz sprawdzić.
Jakie 3 parametry musisz bezwzględnie sprawdzić?
- Tłumienność: Szukaj wartości poniżej 18 dB/100m dla 860 MHz i poniżej 29-30 dB/100m dla 2150 MHz. Im niższa, tym lepiej.
- Skuteczność ekranowania: Minimum 90 dB, ale zalecam 100 dB lub więcej (klasa A+, A++). Potrójne ekranowanie to standard.
- Materiał żyły wewnętrznej: Zawsze wybieraj czystą miedź (Cu), unikaj stali miedziowanej (CCS) dla 4K.
Rekomendowane typy i marki, na które warto zwrócić uwagę
- Typy kabli: RG-6/U Tri-shield, kable klasy A+ lub A++. Zwróć uwagę na oznaczenia "LTE/5G Protected".
- Marki: Na polskim rynku cenię sobie produkty takich firm jak Televes, Tri-Lan, Dipol, Technisat. Szukaj konkretnych serii, np. Triset-113 (Tri-Lan) czy Televes T-100.
Przeczytaj również: HDMI vs Optyczny: Który kabel wybrać do TV, soundbara, konsoli?
Finalna zasada: Lepszy kabel to inwestycja, nie koszt
Pamiętaj, że wybór wysokiej jakości kabla koncentrycznego to nie zbędny wydatek, lecz inwestycja w bezproblemowy i stabilny odbiór sygnału 4K. Oszczędzając na kablu, ryzykujesz frustracją z powodu słabej jakości obrazu i dźwięku, a także koniecznością wymiany całej instalacji w przyszłości. Dobrej klasy kabel to gwarancja pełnego wykorzystania potencjału Twojego telewizora 4K i spokoju ducha na lata.
