Wtyczka 5-bolcowa a kabel 4-żyłowy: Jak bezpiecznie mostkować?

W dzisiejszych czasach, kiedy modernizujemy nasze warsztaty czy adaptujemy starsze maszyny do nowych instalacji, często stajemy przed wyzwaniem podłączenia kabla 4-żyłowego do wtyczki 5-bolcowej. Ten techniczny problem, choć na pierwszy rzut oka skomplikowany, ma swoje bezpieczne i sprawdzone rozwiązanie. W tym artykule, jako Patryk Brzeziński, przeprowadzę Cię krok po kroku przez cały proces, kładąc nacisk na najważniejsze zasady bezpieczeństwa, abyś mógł wykonać to zadanie prawidłowo i bez ryzyka.

Bezpieczne podłączenie kabla 4-żyłowego do wtyczki 5-bolcowej kluczowe zasady

Problem podłączenia kabla 4-żyłowego do wtyczki 5-bolcowej wynika z ewolucji systemów zasilania. Starsze instalacje, często spotykane w budynkach sprzed lat, wykorzystywały system TN-C, charakteryzujący się czterema przewodami: trzema fazowymi (L1, L2, L3) oraz jednym wspólnym przewodem ochronno-neutralnym (PEN). Ten ostatni pełnił jednocześnie funkcję przewodu neutralnego i ochronnego. Z kolei nowoczesne instalacje, zgodne z obecnymi normami bezpieczeństwa, działają w systemie TN-S, który wymaga pięciu przewodów: trzech fazowych (L1, L2, L3), osobnego przewodu neutralnego (N) i osobnego przewodu ochronnego (PE).

Dla mnie, jako praktyka, jest to bardzo częsty scenariusz, gdy klienci chcą podłączyć swoje starsze, sprawdzone urządzenia takie jak piły tarczowe (krajzegi), sprężarki, betoniarki czy inne silniki elektryczne do nowoczesnych gniazd siłowych. Adaptacja jest w tym przypadku absolutnie konieczna, aby zapewnić zarówno prawidłowe działanie urządzenia, jak i, co najważniejsze, pełne bezpieczeństwo użytkowania. Bez odpowiedniego podłączenia, urządzenie może nie działać wcale lub, co gorsza, stanowić poważne zagrożenie porażeniem prądem.

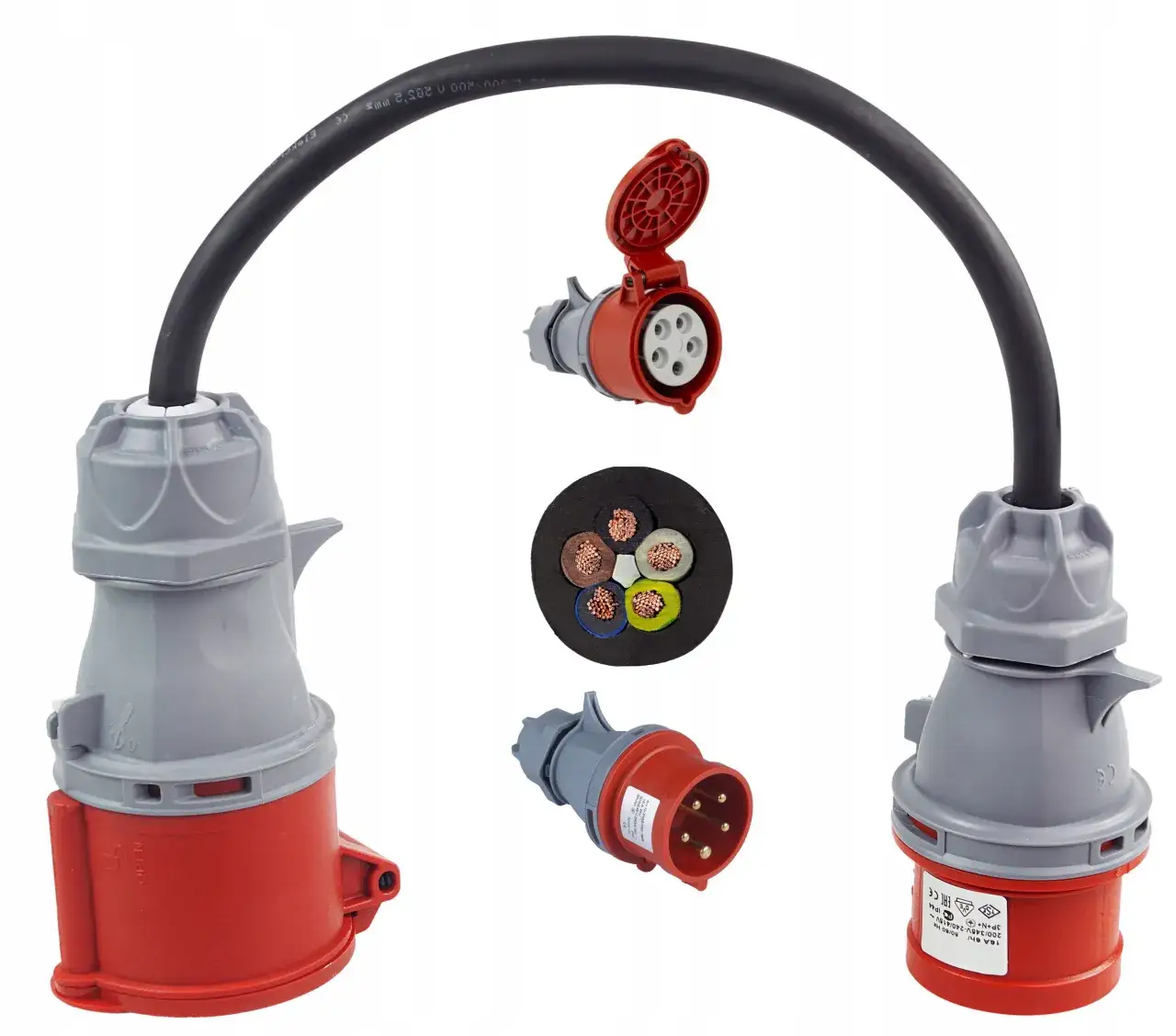

Przygotowania i najważniejsze zasady bezpieczeństwa

Zanim przystąpisz do jakichkolwiek prac z instalacją elektryczną, upewnij się, że masz pod ręką odpowiednie narzędzia i środki ochrony osobistej. To podstawa bezpiecznej pracy.

• Narzędzia:
  • Zestaw śrubokrętów izolowanych (płaskie i krzyżakowe)
  • Ściągacz izolacji (do precyzyjnego usuwania izolacji z przewodów)
  • Nóż monterski (do nacinania izolacji zewnętrznej kabla)
  • Miernik napięcia (np. próbnik napięcia, multimetr)
  • Szczypce boczne lub kombinerki
• Środki ochrony osobistej (ŚOI):
  • Rękawice izolacyjne (zawsze używaj atestowanych rękawic)
  • Okulary ochronne (chronią oczy przed odpryskami)

Najważniejsza zasada bezpieczeństwa: Zawsze, ale to zawsze, upewnij się, że zasilanie jest całkowicie odłączone. Nie ma tu miejsca na kompromisy. Wyłącz odpowiednie bezpieczniki w rozdzielnicy, a następnie zweryfikuj brak napięcia za pomocą miernika napięcia. Sprawdź każdą żyłę, aby mieć pewność, że żadna faza nie jest pod napięciem. To absolutna podstawa przed rozpoczęciem jakichkolwiek prac. Pamiętaj, że prąd trójfazowy to nie przelewki i błąd może kosztować zdrowie lub życie.

Krok 1: Jak rozpoznać żyły w kablu 4-przewodowym?

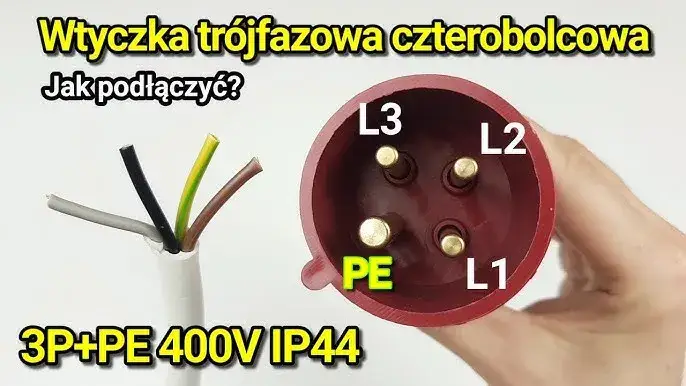

Rozpoznanie żył w kablu 4-przewodowym jest zazwyczaj proste, dzięki ustandaryzowanym oznaczeniom kolorystycznym. W większości przypadków spotkasz się z następującym układem:

• Brązowy, czarny, szary: To są przewody fazowe (L1, L2, L3). Odpowiadają za doprowadzanie prądu do urządzenia.
• Żółto-zielony: Ten kolor jednoznacznie identyfikuje przewód ochronno-neutralny (PEN). Jest to kluczowy przewód, który w systemie TN-C pełnił jednocześnie funkcję ochronną i neutralną.

Warto jednak zachować ostrożność, jeśli pracujesz z bardzo starymi instalacjami. W takich przypadkach przewód PEN mógł mieć inny kolor, na przykład niebieski lub nawet szary, co może wprowadzać w błąd. Zawsze, gdy masz wątpliwości, warto posłużyć się miernikiem ciągłości obwodu, aby upewnić się co do funkcji poszczególnych żył. Moim zdaniem, lepiej poświęcić chwilę na weryfikację niż ryzykować błąd.

Krok 2: Schemat podłączenia wtyczki 5-bolcowej

Teraz przejdźmy do sedna, czyli do właściwego podłączenia. Pamiętaj, że precyzja i staranność są tutaj kluczowe.

1. Rozpoznanie zacisków: Otwórz obudowę wtyczki 5-bolcowej. Zazwyczaj znajdziesz w niej wyraźne oznaczenia: L1, L2, L3 (dla faz), N (dla przewodu neutralnego) oraz symbol uziemienia (dla przewodu ochronnego PE). Bolce fazowe są zwykle ułożone w okręgu, N jest często na godzinie 6, a PE na godzinie 12 (lub odwrotnie, w zależności od producenta). Zawsze kieruj się oznaczeniami.
2. Podłączanie faz: Podłącz przewody fazowe z kabla 4-żyłowego (brązowy, czarny, szary) do odpowiednich zacisków L1, L2, L3 we wtyczce. Kolejność L1, L2, L3 nie ma znaczenia dla samego działania urządzenia, ale może wpływać na kierunek obrotów silnika. Jeśli po podłączeniu silnik będzie obracał się w niewłaściwą stronę, wystarczy zamienić miejscami dwa dowolne przewody fazowe (np. L1 z L2).
3. Kluczowy mostek PE-N: To jest najważniejszy krok. Żółto-zielony przewód PEN z kabla 4-żyłowego podłącz bezpośrednio do zacisku PE (ochronnego) we wtyczce. Następnie, używając krótkiego odcinka przewodu o tym samym przekroju co pozostałe żyły kabla, połącz zacisk PE z zaciskiem N (neutralnym). Ten krótki odcinek przewodu to właśnie nasz "mostek". Upewnij się, że połączenie jest solidne i dobrze dokręcone.
4. Uzasadnienie bezpieczeństwa: Dlaczego ten mostek jest tak ważny? W systemie 4-przewodowym (TN-C) przewód PEN pełnił obie funkcje. W systemie 5-przewodowym (TN-S) te funkcje są rozdzielone. Podłączając PEN do PE, zapewniasz urządzeniu podstawową ochronę przeciwporażeniową. Mostkując PE z N, dostarczasz również przewód neutralny, niezbędny do pracy urządzenia. Brak mostka lub błędne podłączenie PEN tylko do N skutkowałoby brakiem ochrony przeciwporażeniowej, co jest niedopuszczalne i niezwykle niebezpieczne. Pamiętaj, że raz rozdzielonego przewodu PEN (na PE i N) nie wolno ponownie łączyć w dalszej części instalacji.

Krok 3: Montaż i końcowe sprawdzenie

Po wykonaniu połączeń elektrycznych, należy zadbać o prawidłowy montaż i dokładną kontrolę. To etap, który często jest bagatelizowany, a ma ogromne znaczenie dla długotrwałej i bezpiecznej pracy urządzenia.

1. Dokręcanie i ułożenie przewodów: Upewnij się, że wszystkie śruby zaciskowe są solidnie dokręcone. Luźne połączenia to jedna z najczęstszych przyczyn przegrzewania się, iskrzenia, a w konsekwencji nawet pożaru. Przewody wewnątrz obudowy wtyczki powinny być ułożone w taki sposób, aby nie były zgniecione, naprężone ani nie dotykały ostrych krawędzi, które mogłyby uszkodzić izolację. Warto również sprawdzić, czy dławik kablowy jest odpowiednio dokręcony, aby zapobiec wyrwaniu kabla z wtyczki.
2. Kontrola wizualna: Przed zamknięciem obudowy wtyczki dokładnie obejrzyj wszystkie połączenia. Upewnij się, że:
   • Nie ma odsłoniętych żył poza zaciskami.
   • Wszystkie przewody są podłączone do właściwych zacisków.
   • Mostek PE-N jest prawidłowo wykonany i solidny.
   • Wszelkie resztki izolacji czy miedzianych drucików zostały usunięte.
3. Pierwsze uruchomienie: Po zamknięciu obudowy i upewnieniu się o poprawności montażu, możesz bezpiecznie podłączyć wtyczkę do gniazda i włączyć zasilanie. Podczas pierwszego uruchomienia urządzenia zwróć uwagę na:
   • Kierunek obrotów silnika: Jeśli silnik obraca się w niewłaściwą stronę, natychmiast wyłącz zasilanie i zamień miejscami dwa dowolne przewody fazowe (np. L1 i L2) we wtyczce.
   • Nietypowe dźwięki lub zapachy: Jakiekolwiek dziwne odgłosy, dym czy zapach spalenizny są sygnałem do natychmiastowego wyłączenia urządzenia i ponownej weryfikacji połączeń.

Najczęstsze błędy i jak ich uniknąć

W mojej praktyce widziałem wiele błędów, które wynikały z pośpiechu lub niewiedzy. Poniżej przedstawiam te najczęstsze i wyjaśniam, dlaczego należy ich unikać.

• Krytyczny błąd: Podłączenie żyły PEN tylko do zacisku N

  To jest błąd, który może mieć tragiczne konsekwencje. Jeśli żółto-zielony przewód PEN z kabla 4-żyłowego zostanie podłączony tylko do zacisku N we wtyczce, a zacisk PE pozostanie niepodłączony, urządzenie zostanie pozbawione ochrony przeciwporażeniowej. W przypadku awarii izolacji i pojawienia się napięcia na obudowie, nie będzie drogi odprowadzenia prądu do ziemi, co grozi śmiertelnym porażeniem. Zawsze pamiętaj o mostku PE-N i podłączeniu PEN najpierw do PE.

• Zbyt słabo dokręcone zaciski

  Luźne połączenia to cichy zabójca instalacji elektrycznych. Zbyt słabo dokręcone śruby zaciskowe prowadzą do zwiększenia rezystancji w miejscu styku, co skutkuje przegrzewaniem się, iskrzeniem, a w skrajnych przypadkach nawet pożarem. Zawsze używaj odpowiedniego narzędzia i dokręcaj śruby z wyczuciem, aby zapewnić solidny i trwały styk. Po pewnym czasie użytkowania warto również sprawdzić i ewentualnie dokręcić połączenia.

• Niewłaściwy kierunek obrotów silnika

  Często zdarza się, że po podłączeniu silnik trójfazowy obraca się w niewłaściwą stronę. Nie jest to błąd zagrażający bezpieczeństwu, ale uniemożliwiający prawidłową pracę urządzenia. Rozwiązanie jest bardzo proste: wystarczy zamienić miejscami dwa dowolne przewody fazowe (np. L1 i L2) we wtyczce. Pamiętaj, aby zawsze wykonywać tę operację przy całkowicie odłączonym zasilaniu.
