W dzisiejszych czasach, kiedy cyfrowa telewizja naziemna DVB-T2/HEVC stała się standardem, prawidłowe podłączenie kabla antenowego do dekodera jest absolutnie kluczowe dla stabilnego i wysokiej jakości odbioru. Ten artykuł to Twój praktyczny przewodnik krok po kroku, który pomoże Ci samodzielnie przygotować kabel, zarobić końcówkę F i bez problemu podłączyć wszystko tak, abyś mógł cieszyć się ulubionymi programami bez zakłóceń. Pokażę Ci, jak to zrobić dobrze za pierwszym razem i jak rozwiązać ewentualne problemy.
Podłączanie kabla antenowego do dekodera klucz do stabilnego odbioru DVB-T2/HEVC
- Prawidłowe zarobienie wtyku F na kablu koncentrycznym jest absolutnie kluczowe dla uzyskania dobrej jakości sygnału i uniknięcia problemów.
- Zawsze identyfikuj odpowiednie wejścia w dekoderze: "RF IN" lub "ANT IN" dla anteny naziemnej oraz "LNB IN" dla anteny satelitarnej.
- Standard DVB-T2/HEVC wymaga dekodera kompatybilnego z tym systemem, aby móc odbierać cyfrową telewizję naziemną w Polsce.
- Najczęstsze problemy z brakiem sygnału to luźne połączenia, źle zarobiony kabel (zwarcie) lub wybranie niewłaściwego źródła sygnału w telewizorze.
- Po fizycznym podłączeniu kabla do dekodera, zawsze pamiętaj o uruchomieniu automatycznego wyszukiwania kanałów w menu urządzenia.
- Do połączenia dekodera z telewizorem użyj kabla HDMI, który gwarantuje najlepszą jakość obrazu i dźwięku.
Poprawne podłączenie kabla to fundament odbioru TV
Z mojego doświadczenia wiem, że jakość obrazu i dźwięku w telewizji DVB-T2/HEVC w dużej mierze zależy od jednego, często niedocenianego elementu: prawidłowego podłączenia kabla antenowego. To nie jest tylko kwestia "włożenia wtyczki". Nawet najmniejsze błędy, takie jak źle zarobiony wtyk, mogą prowadzić do frustrujących problemów z sygnałem, pikselizacji czy całkowitego braku odbioru. Dlatego tak ważne jest, aby poświęcić chwilę i zrobić to raz, a dobrze.
Krótka historia o tym, jak jeden źle zarobiony wtyk może zepsuć wieczorny seans
Pamiętam klienta, który skarżył się na ciągłe "kratkowanie" obrazu i zacinanie się dźwięku, zwłaszcza wieczorami. Próbował wszystkiego: przestawiał antenę, kupował droższe dekodery. Okazało się, że problemem był jeden, źle zarobiony wtyk F, w którym cienki drucik oplotu dotykał miedzianego rdzenia, powodując mikrozwarcie. Po poprawieniu tego drobnego błędu, obraz stał się krystalicznie czysty. To pokazuje, jak drobny szczegół w połączeniu może mieć ogromny wpływ na jakość Twojego wieczornego seansu.
DVB-T2/HEVC w Polsce: co to oznacza dla Twojej instalacji antenowej?
W Polsce obowiązuje już nowy standard nadawania telewizji naziemnej DVB-T2 z kodekiem HEVC (H.265). Oznacza to, że aby odbierać telewizję, potrzebujesz dekodera lub telewizora kompatybilnego z tym standardem. Ale to nie wszystko! Nowy standard jest bardziej wrażliwy na jakość sygnału. To, co kiedyś "przeszło" na DVB-T, teraz może powodować problemy. Dlatego solidna i poprawnie wykonana instalacja antenowa, zaczynając od kabla, jest jeszcze ważniejsza niż kiedykolwiek wcześniej.
Zanim zaczniesz: Lista kontrolna narzędzi i komponentów
Zanim zabierzesz się do pracy, upewnij się, że masz pod ręką wszystko, co będzie potrzebne. Przygotowanie to podstawa sukcesu!
- Kabel koncentryczny: Odpowiedniej długości, najlepiej wysokiej jakości, z dobrym ekranowaniem.
- Wtyki F: Dwa lub więcej, w zależności od liczby połączeń, które chcesz wykonać.
- Nożyk do tapet lub specjalny ściągacz izolacji: Do precyzyjnego zdejmowania izolacji z kabla.
- Cążki lub szczypce boczne: Do przycinania kabla.
- Mały klucz płaski (np. 11 mm) lub klucz do wtyków F: Do dokręcania wtyków, choć często wystarczy ręka.
- Dekoder DVB-T2/HEVC: Upewnij się, że jest kompatybilny z nowym standardem.
- Telewizor: Z wejściem HDMI.
- Kabel HDMI: Do połączenia dekodera z telewizorem.
Kabel koncentryczny: Jaki wybrać i dlaczego jego jakość ma znaczenie?
Nie oszczędzaj na kablu koncentrycznym! To błąd, który widuję bardzo często. Dobry kabel to inwestycja, która się opłaca. Wybieraj kable z grubym rdzeniem miedzianym i podwójnym lub potrójnym ekranowaniem (folia aluminiowa plus gęsty oplot). Taki kabel minimalizuje straty sygnału i jest odporniejszy na zakłócenia zewnętrzne, co jest niezwykle ważne dla stabilnego odbioru DVB-T2/HEVC. Im dłuższy kabel, tym większe znaczenie ma jego jakość.
Wtyk F: mały element o wielkiej mocy
Wtyk F to standard w większości nowoczesnych instalacji antenowych, zarówno naziemnych, jak i satelitarnych. Jest to złącze nakręcane, które zapewnia solidne i trwałe połączenie. Choć w starszych instalacjach możesz spotkać wtyki IEC (wciskane), do dekoderów DVB-T2 i satelitarnych praktycznie zawsze używamy wtyków F. Ich konstrukcja sprawia, że są one mniej podatne na utratę sygnału niż inne typy złączy.
Niezbędne narzędzia, które prawdopodobnie masz już w domu
Dobra wiadomość jest taka, że do zarobienia kabla antenowego nie potrzebujesz specjalistycznego sprzętu, który kosztuje majątek. Zazwyczaj wystarczą podstawowe narzędzia, które większość z nas ma w swoim domowym warsztacie:
- Nożyk do tapet: Z ostrym ostrzem, idealny do precyzyjnego zdejmowania izolacji. Jeśli robisz to częściej, rozważ zakup specjalnego ściągacza izolacji do kabli koncentrycznych to znacznie ułatwia pracę.
- Cążki lub szczypce boczne: Przydadzą się do równego przycięcia kabla oraz ewentualnego skrócenia rdzenia.
- Mały klucz płaski: Jeśli masz, użyj go do delikatnego dokręcenia wtyku F. Pamiętaj jednak, aby nie przesadzić z siłą!
Instrukcja krok po kroku: Jak profesjonalnie przygotować kabel antenowy
To jest najważniejszy moment! Prawidłowe zarobienie wtyku F to gwarancja sukcesu. Postępuj zgodnie z moimi wskazówkami, a zrobisz to jak profesjonalista.
-
Krok 1: Precyzyjne cięcie i zdejmowanie izolacji zewnętrznej
Zacznij od równego przycięcia końca kabla. Następnie, używając nożyka do tapet (lub ściągacza izolacji), delikatnie natnij i zdejmij około 1,5 cm zewnętrznej izolacji (zazwyczaj czarnej lub białej). Uważaj, aby nie uszkodzić znajdującego się pod nią oplotu i folii ekranującej. Izolację zdejmuj równo dookoła kabla, a następnie ściągnij ją. Powinieneś zobaczyć gęsty oplot i folię.
-
Krok 2: Odsłanianie ekranu (oplotu): najważniejszy moment, by uniknąć zwarcia
Teraz bardzo ważny moment. Ostrożnie odsuń oplot (srebrne druciki) na zewnątrz, tak aby utworzyły "kołnierzyk" wokół kabla. Upewnij się, że żaden z drucików oplotu nie dotyka wewnętrznej, miedzianej żyły (rdzenia). To jest najczęstsza przyczyna braku sygnału zwarcie oplotu z rdzeniem! Jeśli pod oplotem jest folia aluminiowa, również odchyl ją na zewnątrz.
-
Krok 3: Odkrywanie miedzianego rdzenia: serca Twojego sygnału
Po odsunięciu oplotu i folii zobaczysz białą izolację (dielektryk) i miedziany rdzeń. Używając nożyka, usuń około 1 cm tej białej izolacji, odsłaniając miedziany rdzeń. Upewnij się, że rdzeń jest prosty, nie jest zagięty ani uszkodzony. Powinien wystawać na około 1 cm od miejsca, gdzie kończy się biała izolacja.
-
Krok 4: Prawidłowe nakręcanie wtyku F: jak zrobić to dobrze za pierwszym razem?
Teraz nakręć wtyk F na przygotowany kabel. Wtyk powinien "wgryzać się" w zewnętrzną izolację, a oplot, który odsunąłeś w Kroku 2, powinien mieć dobry kontakt z gwintem wtyku. Nakręcaj wtyk, aż poczujesz opór i będzie on stabilnie osadzony. Miedziany rdzeń kabla powinien wystawać poza wtyk na około 1-2 mm. Upewnij się, że rdzeń nie dotyka żadnej części metalowej wtyku poza jego wewnętrznym otworem i że oplot nie dotyka rdzenia. To jest klucz do prawidłowego działania!
Podłączamy! Jak znaleźć odpowiednie gniazda w dekoderze i telewizorze?
Zarobiony kabel to połowa sukcesu. Teraz musimy go prawidłowo podłączyć do dekodera, a dekoder do telewizora. To prostsze, niż myślisz, ale wymaga zwrócenia uwagi na oznaczenia gniazd.
Tajemnicze skróty: Rozszyfrowujemy oznaczenia ANT IN, RF IN, LNB IN i LOOP OUT
Na tylnej ściance dekodera znajdziesz kilka gniazd. Oto te, które są dla nas najważniejsze:
- RF IN / ANT IN: To jest wejście dla sygnału z anteny naziemnej. Do tego gniazda podłączasz kabel z anteny DVB-T2.
- LNB IN: To wejście jest przeznaczone dla sygnału z anteny satelitarnej. Jeśli masz dekoder satelitarny, to właśnie tutaj podłączysz kabel od konwertera.
- LOOP OUT / RF OUT: To gniazdo służy do przekazywania sygnału dalej, np. do drugiego telewizora lub innego dekodera. W większości przypadków nie będziesz go używać do podstawowej instalacji.
Połączenie anteny z dekoderem: Sekret tkwi w mocnym, ale nie za silnym dokręceniu
Gdy już zidentyfikujesz odpowiednie gniazdo (ANT IN/RF IN dla naziemnej, LNB IN dla satelitarnej), nakręć zarobiony wtyk F na gwint gniazda. Dokręć go palcami, aż poczujesz, że jest stabilny. Możesz użyć małego klucza, aby delikatnie go dociągnąć, ale nie używaj nadmiernej siły! Zbyt mocne dokręcenie może uszkodzić gwint w dekoderze lub wtyku, co stworzy więcej problemów niż rozwiąże.
Połączenie dekodera z telewizorem: Dlaczego kabel HDMI to najlepszy wybór?
Do połączenia dekodera z telewizorem zawsze rekomenduję użycie kabla HDMI. To standard, który zapewnia najwyższą jakość obrazu i dźwięku, przesyłając sygnał cyfrowo bez strat. Wystarczy podłączyć jeden koniec kabla HDMI do gniazda "HDMI OUT" w dekoderze, a drugi do dowolnego wolnego gniazda "HDMI IN" w telewizorze (np. HDMI1, HDMI2). Pamiętaj, aby później wybrać w telewizorze odpowiednie źródło sygnału (np. HDMI1), do którego podłączyłeś dekoder.
Podłączyłem wszystko, ale obrazu brak! Przewodnik po rozwiązywaniu problemów
Zdarza się, że mimo prawidłowego podłączenia, coś nie działa. Nie martw się, to normalne! Poniżej przedstawiam najczęstsze problemy i sposoby ich rozwiązania, które sam stosuję.
Problem nr 1: "Brak sygnału" od czego zacząć poszukiwania przyczyny?
Komunikat "Brak sygnału" to najczęstszy problem. Oto co powinieneś sprawdzić:
- Sprawdź wszystkie połączenia: Upewnij się, że wtyki F są mocno dokręcone zarówno przy antenie (jeśli masz dostęp), jak i przy dekoderze. Sprawdź też kabel HDMI.
- Wtyk F czy nie ma zwarcia? To jest kluczowe! Odłącz kabel od dekodera i dokładnie obejrzyj zarobiony wtyk F. Czy żaden drucik oplotu nie dotyka miedzianego rdzenia? Czy rdzeń wystaje na około 1-2 mm? Nawet jeden zabłąkany drucik może powodować zwarcie i brak sygnału.
- Źródło sygnału w telewizorze: Upewnij się, że w telewizorze wybrałeś właściwe źródło sygnału (np. HDMI1, HDMI2), do którego podłączyłeś dekoder.
- Ustawienie anteny: Czy antena jest prawidłowo skierowana na najbliższy nadajnik? Czasem wystarczy delikatna korekta.
- Ustawienia dekodera: Czy dekoder jest włączony i czy nie jest w trybie czuwania?
Problem nr 2: "Kratka" i zacinający się obraz czy to wina kabla, czy anteny?
Jeśli obraz "kratkuje", pikselizuje się lub zacina, oznacza to, że sygnał jest zbyt słaby lub niestabilny. Przyczyn może być kilka:
- Słaby sygnał z anteny: Jesteś daleko od nadajnika, masz przeszkody terenowe (budynki, drzewa) lub antena jest źle ustawiona.
- Kabel niskiej jakości lub zbyt długi: Długie kable niskiej jakości powodują duże straty sygnału. Rozważ wymianę na lepszy lub skrócenie, jeśli to możliwe.
- Uszkodzenia kabla: Ostre zagięcia, przetarcia, uszkodzona izolacja mogą prowadzić do osłabienia sygnału.
- Wzmacniacz sygnału: Jeśli wszystkie inne metody zawiodły, a sygnał jest obiektywnie słaby, rozważ zastosowanie wzmacniacza antenowego. Pamiętaj, aby montować go jak najbliżej anteny.
Problem nr 3: Dekoder nie znajduje kanałów jak uruchomić automatyczne strojenie?
Po fizycznym podłączeniu kabla, dekoder nie będzie od razu wyświetlał kanałów. Musisz przeprowadzić automatyczne wyszukiwanie kanałów. Wejdź do menu dekodera (zazwyczaj przyciskiem "Menu" na pilocie), znajdź opcję "Instalacja", "Wyszukiwanie kanałów" lub "Automatyczne strojenie" i uruchom ją. Dekoder przeskanuje dostępne częstotliwości i zapisze znalezione kanały. To standardowa procedura, którą musisz wykonać po każdym nowym podłączeniu.
Sprawdź swoje połączenie: Jak wizualnie ocenić, czy wtyk jest zarobiony poprawnie?
Szybka wizualna kontrola wtyku F może zaoszczędzić Ci wiele czasu. Po zarobieniu i dokręceniu, sprawdź:
- Czy miedziany rdzeń wystaje na około 1-2 mm poza wtyk?
- Czy żaden drucik oplotu nie dotyka miedzianego rdzenia? To jest najważniejsze!
- Czy wtyk jest mocno nakręcony na kabel i nie "lata"?
- Czy izolacja zewnętrzna jest równo obcięta i wtyk jest na niej stabilnie osadzony?
Antena naziemna a satelitarna: Czy sposób podłączenia kabla jest taki sam?
Chociaż zarówno anteny naziemne, jak i satelitarne często wykorzystują ten sam typ kabla koncentrycznego i wtyku F, sposób podłączenia do dekodera różni się kluczowymi szczegółami. Warto znać te różnice, aby uniknąć pomyłek.
Kluczowa różnica: Wejście ANT IN vs LNB IN i zasilanie konwertera
Główna różnica leży w gniazdach dekodera:
- Kabel z anteny naziemnej (DVB-T2) podłączasz do gniazda oznaczonego jako "ANT IN" lub "RF IN". To gniazdo przyjmuje pasywny sygnał radiowy.
- Kabel z anteny satelitarnej (od konwertera LNB) podłączasz do gniazda oznaczonego jako "LNB IN". I tu jest kluczowa różnica: to gniazdo dostarcza zasilanie do konwertera zamontowanego na antenie satelitarnej. Bez tego zasilania konwerter nie będzie działał, a Ty nie będziesz miał sygnału.
Na co zwrócić uwagę, podłączając antenę satelitarną, by nie uszkodzić dekodera?
Podłączając antenę satelitarną, upewnij się, że kabel jest prawidłowo zarobiony i podłączony do gniazda "LNB IN". Nie próbuj podłączać anteny satelitarnej do gniazda "ANT IN" choć fizycznie wtyk pasuje, dekoder naziemny nie dostarczy zasilania do konwertera, a Ty nie uzyskasz sygnału. Zawsze upewnij się, że konwerter na antenie satelitarnej jest sprawny i prawidłowo ustawiony. W przypadku problemów z sygnałem satelitarnym, często to właśnie konwerter jest winowajcą.
Pro-tipy dla maksymalnej jakości: Jak wycisnąć więcej z Twojej instalacji?
Chcesz, aby Twoja instalacja antenowa działała bez zarzutu przez lata? Mam dla Ciebie kilka sprawdzonych porad, które pomogą Ci zoptymalizować odbiór.
Unikaj ostrych zagięć i pętli: jak prawidłowo prowadzić kabel antenowy?
Kabel antenowy jest wrażliwy na uszkodzenia mechaniczne. Unikaj ostrych zagięć, pętli i mocnego ściskania kabla (np. przez meble czy okna). Takie uszkodzenia mogą prowadzić do zmiany impedancji kabla, osłabienia ekranowania i w konsekwencji do utraty sygnału. Prowadź kabel w miarę możliwości prostymi odcinkami, używając specjalnych uchwytów lub opasek kablowych, które nie ściskają go zbyt mocno.
Czy potrzebujesz wzmacniacza sygnału? Kiedy warto go zastosować?
Wzmacniacz sygnału to nie zawsze panaceum. Warto go zastosować w kilku sytuacjach:
- Gdy jesteś daleko od nadajnika i sygnał z anteny jest obiektywnie słaby.

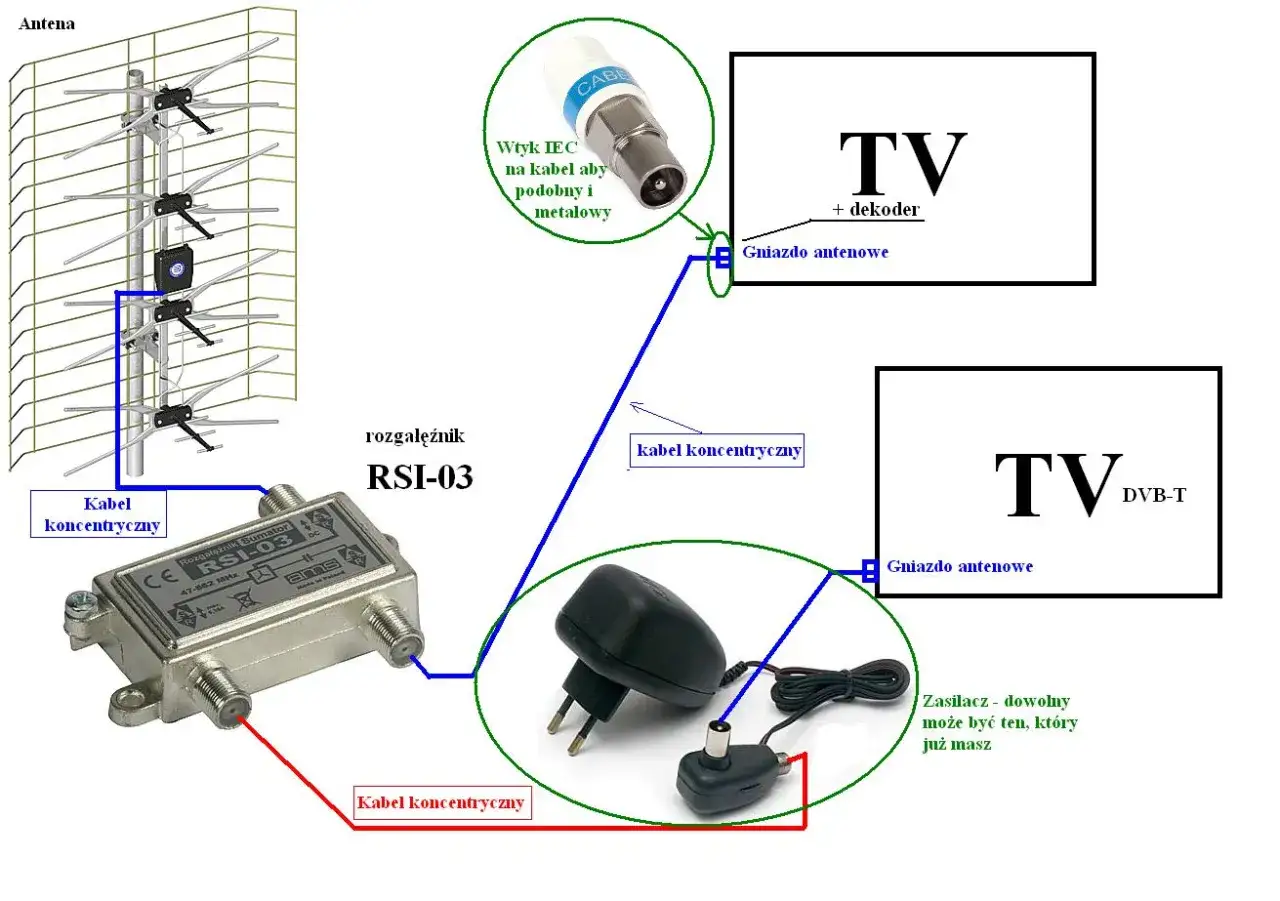

- Gdy rozdzielasz sygnał z jednej anteny na kilka telewizorów/dekoderów każdy rozgałęźnik osłabia sygnał.
- Wzmacniacz zawsze montuj jak najbliżej anteny, najlepiej na maszcie lub strychu, aby wzmocnić czysty sygnał, zanim dotrze do niego szum. Wzmacnianie już zaszumionego sygnału nie poprawi jego jakości.
Przeczytaj również: Jak ukryć kable? Poradnik: estetyka i bezpieczeństwo bez bałaganu
Jakość ma znaczenie: Inwestycja w lepszy kabel i złącza jako sposób na lata spokoju
Na koniec chciałbym podkreślić, że inwestycja w dobrej jakości kabel koncentryczny i solidne wtyki F to coś, co naprawdę się opłaca. To niewielki koszt w porównaniu do frustracji związanej z ciągłymi problemami z sygnałem. Dobra jakość komponentów zapewni Ci stabilny odbiór telewizji DVB-T2/HEVC przez wiele lat, bez konieczności ciągłego poprawiania czy diagnozowania usterek. Pamiętaj, że w instalacjach antenowych najsłabsze ogniwo decyduje o jakości całego systemu.
