Wybór odpowiedniego kabla elektrycznego do lampy sufitowej to często niedoceniany, ale absolutnie kluczowy element każdej instalacji oświetleniowej w domu. Nie chodzi tylko o to, żeby lampa świeciła, ale przede wszystkim o bezpieczeństwo domowników i całej instalacji elektrycznej. Jako Patryk Brzeziński, z mojego doświadczenia wiem, że prawidłowy dobór przewodu to fundament, który zapobiega wielu problemom od drobnych awarii, po poważne zagrożenia, takie jak przegrzewanie się instalacji czy nawet pożar.
Wybór kabla do lampy sufitowej: 3-żyłowy przewód 1,5 mm² to bezpieczny standard
- Do większości domowych lamp sufitowych w Polsce zaleca się kabel miedziany 3-żyłowy o przekroju 1,5 mm².
- Standardowym typem kabla do instalacji podtynkowych jest YDYp (płaski) lub YDY (okrągły).
- Żyła ochronna (PE, żółto-zielona) w kablu 3-żyłowym jest niezbędna dla bezpieczeństwa, zwłaszcza przy lampach z metalową obudową.
- Mimo niskiego poboru mocy przez lampy LED, nie stosuje się cieńszych kabli niż 1,5 mm² ze względów bezpieczeństwa i wytrzymałości mechanicznej.
- W starych instalacjach 2-żyłowych należy zachować szczególną ostrożność i rozważyć modernizację lub użycie lamp II klasy ochronności.
- Do żyrandoli i lamp sterowanych podwójnym włącznikiem stosuje się kable 4- lub 5-żyłowe.
Wybór kabla do lampy: fundament bezpieczeństwa instalacji
Prawidłowy dobór kabla elektrycznego do lampy sufitowej jest absolutnie kluczowy dla bezpieczeństwa domowników i całej instalacji. Niewłaściwy przewód może prowadzić do szeregu niebezpiecznych sytuacji. Zbyt mały przekrój żył, na przykład, może spowodować przegrzewanie się kabla, co w skrajnych przypadkach grozi zwarciem, uszkodzeniem instalacji, a nawet pożarem. Brak odpowiedniego przewodu ochronnego (PE) to z kolei bezpośrednie ryzyko porażenia prądem, zwłaszcza gdy lampa ma metalową obudowę i dojdzie do uszkodzenia izolacji. Moim zdaniem, nie ma tu miejsca na kompromisy bezpieczeństwo zawsze musi być priorytetem.
W kontekście liczby żył, musimy rozróżnić nowe i stare instalacje elektryczne. W nowoczesnych domach i po gruntownych remontach standardem są instalacje 3-żyłowe, które obejmują żyłę fazową (L), neutralną (N) i ochronną (PE). Te trzy żyły zapewniają najwyższy poziom bezpieczeństwa. W starszym budownictwie często spotykamy się z instalacjami 2-żyłowymi (L i N), gdzie przewód ochronny po prostu nie istnieje. Ma to ogromne implikacje dla podłączania lamp, ponieważ lampy wymagające uziemienia (I klasa ochronności) nie mogą być bezpiecznie podłączone do takiej instalacji. W takim przypadku, jako Patryk Brzeziński, zawsze zalecam szczególną ostrożność i rozważenie modernizacji instalacji lub wybór lamp II klasy ochronności.
Oznaczenia na kablach: rozszyfruj je jak profesjonalista

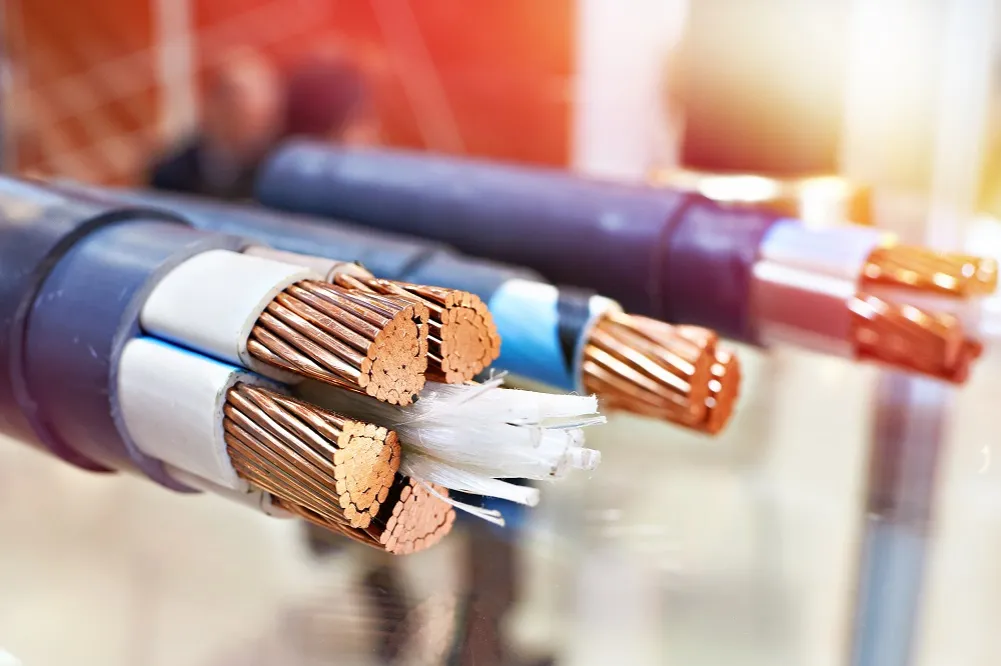

Kiedy mówimy o stałych instalacjach podtynkowych w Polsce, kabel YDYp jest najpopularniejszym standardem. Jest to przewód płaski, o sztywnych żyłach miedzianych, idealny do układania bezpośrednio pod tynkiem. Jego konstrukcja zapewnia dobrą wytrzymałość mechaniczną i jest zgodna z polskimi normami dla instalacji domowych. Spotkasz go praktycznie w każdym nowym lub remontowanym mieszkaniu, gdzie służy do zasilania gniazdek i właśnie oświetlenia.
Obok YDYp, często spotykamy także kabel YDY. Jest to w zasadzie ten sam typ przewodu, ale w wersji okrągłej. Posiada podobne cechy sztywne, miedziane żyły i jest przeznaczony do stałych instalacji. Jego okrągły kształt sprawia, że jest często preferowany do prowadzenia w rurkach instalacyjnych lub peszlach, gdzie łatwiej go przeciągnąć niż płaski YDYp. Oba typy są solidnym wyborem do instalacji oświetleniowych.
Zupełnie inną kategorią są elastyczne kable typu OMY lub OWY. To przewody, które mają giętkie żyły i są przeznaczone głównie jako przewody przyłączeniowe na przykład do podłączenia lampy do kostki przyłączeniowej w suficie, czy jako kable zasilające do urządzeń. Absolutnie nie nadają się one do układania na stałe pod tynkiem w instalacji ściennej! Ich konstrukcja, choć elastyczna, jest mniej odporna na uszkodzenia mechaniczne i nie spełnia wymagań norm dla stałych instalacji, co mogłoby prowadzić do poważnych problemów z bezpieczeństwem i trwałością instalacji.
Jaki przekrój żyły wybrać do oświetlenia domowego?

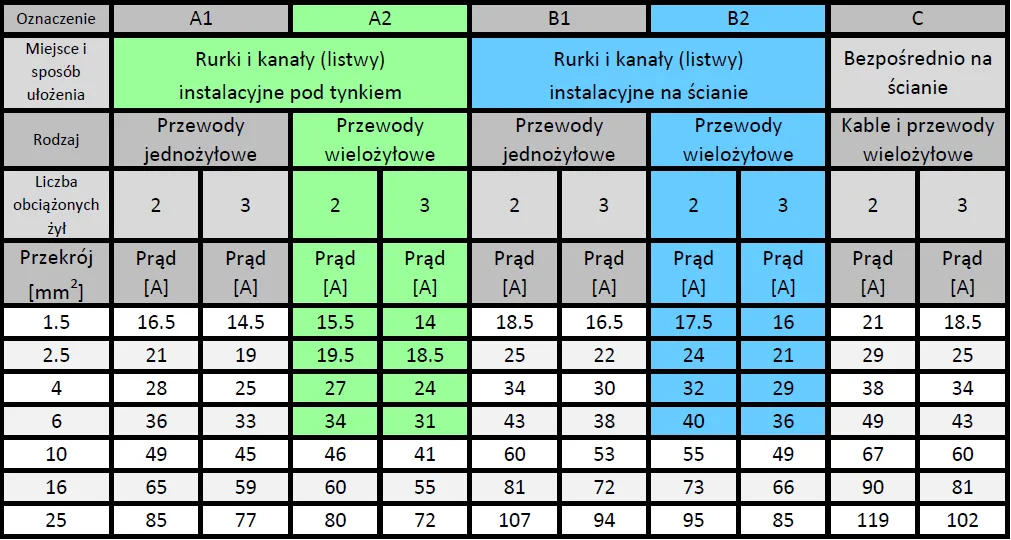

Dla obwodów oświetleniowych w budownictwie mieszkaniowym w Polsce, przekrój 1,5 mm² jest uznawany za bezpieczny i standardowy. Jest to wartość wystarczająca dla większości domowych lamp, niezależnie od tego, czy są to tradycyjne żarówki, halogeny, czy nowoczesne oświetlenie LED. Przewody o tym przekroju są w stanie bezpiecznie przenieść prąd potrzebny do zasilenia typowych obwodów oświetleniowych, zapewniając jednocześnie odpowiednią wytrzymałość mechaniczną i odporność na przeciążenia w ramach standardowych zabezpieczeń (np. wyłączników nadprądowych B10).
Często pojawia się pytanie, czy do energooszczędnych lamp LED można stosować cieńsze kable, skoro pobierają one znacznie mniej mocy. Moja odpowiedź jest zawsze taka sama: nie, standard 1,5 mm² pozostaje zachowany. Dlaczego? Po pierwsze, ze względu na wytrzymałość mechaniczną kabla cieńsze przewody są po prostu bardziej podatne na uszkodzenia podczas montażu i eksploatacji. Po drugie, instalacja elektryczna jest projektowana jako całość, a zabezpieczenia w rozdzielnicy (wyłączniki nadprądowe) są dobrane do konkretnych przekrojów przewodów. Zastosowanie cieńszego kabla mogłoby spowodować, że zabezpieczenie nie zadziałałoby wystarczająco szybko w przypadku zwarcia, co stworzyłoby zagrożenie. Zawsze lepiej jest trzymać się sprawdzonych standardów.
Kiedy zatem warto rozważyć zastosowanie kabla o większym przekroju, np. 2,5 mm², w kontekście instalacji domowej? Chociaż 1,5 mm² jest w zupełności wystarczające dla samego oświetlenia, 2,5 mm² jest standardem dla obwodów gniazd wtykowych. Jeśli obwód oświetleniowy jest połączony z innymi, bardziej obciążonymi punktami, lub jeśli mamy do czynienia z bardzo długimi odcinkami przewodów, gdzie spadek napięcia mógłby być problemem, wtedy rozważenie 2,5 mm² może być uzasadnione. W praktyce jednak, dla typowych obwodów oświetleniowych, 1,5 mm² to optymalny i bezpieczny wybór.
Liczba żył w kablu: bezpieczeństwo i funkcjonalność oświetlenia
W nowoczesnych i modernizowanych instalacjach elektrycznych kabel 3-żyłowy (L, N, PE) to absolutny standard. Składa się on z trzech przewodów o różnych funkcjach: żyła fazowa (L, zazwyczaj brązowa lub czarna) dostarcza prąd, żyła neutralna (N, niebieska) zamyka obwód, a żyła ochronna (PE, żółto-zielona) jest kluczowa dla bezpieczeństwa. Ta konfiguracja zapewnia najwyższy poziom ochrony przed porażeniem prądem i jest podstawą bezpiecznej instalacji oświetleniowej. Zawsze, gdy tylko jest to możliwe, należy dążyć do stosowania instalacji 3-żyłowej.
Rola żyły ochronnej (PE, żółto-zielonej) jest nie do przecenienia. Jest ona podłączana do metalowych części obudowy lampy. W przypadku uszkodzenia izolacji, gdy faza dotknie metalowej obudowy, prąd zamiast przepływać przez osobę dotykającą lampy, zostanie bezpiecznie odprowadzony do ziemi przez przewód PE, powodując zadziałanie zabezpieczenia (np. wyłącznika różnicowoprądowego lub nadprądowego). To właśnie żyła ochronna chroni przed porażeniem prądem, co jest szczególnie ważne w przypadku lamp z metalową obudową (I klasa ochronności). Bez niej, awaria izolacji stwarza śmiertelne zagrożenie.
Kable 2-żyłowe (L, N) najczęściej można spotkać w starym budownictwie, gdzie przewody ochronne nie były jeszcze standardem. Są one odpowiednie tylko dla lamp II klasy ochronności, czyli takich, które posiadają podwójną izolację i nie wymagają uziemienia. Podłączanie lamp I klasy ochronności (z metalową obudową) do instalacji dwużyłowej bez przewodu ochronnego jest poważnym błędem i stwarza ogromne ryzyko porażenia prądem. W takich sytuacjach zawsze zalecam konsultację z elektrykiem i, jeśli to możliwe, modernizację instalacji.
W niektórych sytuacjach potrzebujemy większej liczby żył. Kable 4- i 5-żyłowe są wykorzystywane do podłączania żyrandoli lub lamp z wieloma sekcjami świetlnymi, które mają być sterowane podwójnym włącznikiem świecznikowym. Kabel 4-żyłowy (np. dwie fazy, neutralny i ochronny) pozwala na sterowanie dwiema grupami świateł, a 5-żyłowy (trzy fazy, neutralny i ochronny) nawet trzema. Dzięki temu możemy na przykład zapalać tylko część żarówek w żyrandolu lub sterować różnymi punktami świetlnymi z jednego miejsca, co zwiększa funkcjonalność i komfort użytkowania oświetlenia.
Dobór kabla do lampy: praktyczne scenariusze
Dla pojedynczej lampy LED w sypialni, montowanej w nowej instalacji, moją rekomendacją jest kabel YDYp 3x1,5 mm². Jest to standardowe i bezpieczne rozwiązanie. Trzy żyły (faza, neutralny, ochronny) zapewnią pełne bezpieczeństwo, a przekrój 1,5 mm² jest wystarczający dla niskiego poboru mocy przez lampę LED, jednocześnie gwarantując wytrzymałość mechaniczną i zgodność z zabezpieczeniami w rozdzielnicy. Płaski kształt YDYp ułatwi estetyczne ułożenie pod tynkiem.
W przypadku dużego, wielopunktowego żyrandola w salonie, który ma być sterowany podwójnym włącznikiem świecznikowym, potrzebujemy większej liczby żył. Tutaj zalecam kabel YDYp 4x1,5 mm² lub nawet 5x1,5 mm², w zależności od tego, ile sekcji żyrandola chcemy sterować niezależnie. Kabel 4-żyłowy pozwoli na podłączenie dwóch niezależnych faz (dla dwóch sekcji oświetlenia), żyły neutralnej i ochronnej. Jeśli żyrandol ma więcej sekcji lub wymaga bardziej złożonego sterowania, 5-żyłowy kabel da nam jeszcze większe możliwości, zachowując przy tym wszystkie standardy bezpieczeństwa.
Wymiana lampy w starym bloku z instalacją dwużyłową to wyzwanie, które wymaga szczególnej uwagi. W takim przypadku nie ma przewodu ochronnego (PE), co oznacza, że podłączenie lampy I klasy ochronności (z metalową obudową) jest bardzo ryzykowne i może prowadzić do porażenia prądem. Moja zdecydowana rekomendacja to wybór lamp II klasy ochronności, które posiadają podwójną izolację i nie wymagają uziemienia. Jeśli zależy nam na lampie I klasy, konieczna jest konsultacja z wykwalifikowanym elektrykiem w celu oceny możliwości modernizacji instalacji, co często wiąże się z dużym remontem. Nigdy nie ignoruj braku przewodu ochronnego!
Unikaj tych błędów przy wyborze kabla oświetleniowego
Jednym z najpoważniejszych błędów jest zastosowanie kabla o zbyt małym przekroju, na przykład mniejszym niż standardowe 1,5 mm². Choć może się wydawać, że do małej lampki wystarczy cieńszy przewód, jest to prosta droga do przegrzewania się instalacji. Zbyt mały przekrój oznacza większy opór, a co za tym idzie, nadmierne nagrzewanie się kabla, co może prowadzić do uszkodzenia izolacji, zwarcia, a w najgorszym przypadku pożaru. Zawsze należy przestrzegać standardu 1,5 mm² dla obwodów oświetleniowych, niezależnie od mocy samej lampy.
Kolejnym krytycznym błędem jest ignorowanie braku przewodu ochronnego (PE) przy podłączaniu lamp I klasy ochronności (z metalową obudową) do instalacji dwużyłowej. Jeśli w instalacji brakuje żyły żółto-zielonej, a podłączamy lampę, która wymaga uziemienia, w razie awarii izolacji metalowa obudowa lampy może znaleźć się pod napięciem. Jest to bezpośrednie i śmiertelne zagrożenie porażeniem prądem. Przewód ochronny jest niezbędny, aby w takiej sytuacji bezpiecznie odprowadzić prąd do ziemi i uruchomić zabezpieczenia. Brak PE to nie tylko niezgodność z normami, ale przede wszystkim brak podstawowego zabezpieczenia życia i zdrowia.
Ostatnim, ale równie ważnym błędem, jest stosowanie przewodów o niewłaściwym przeznaczeniu. Często widuję, jak elastyczne kable typu OMY/OWY są używane do stałych instalacji podtynkowych, zamiast sztywnych przewodów YDYp lub YDY. Takie działanie jest niezgodne z normami i może prowadzić do poważnych problemów. Elastyczne przewody mają inną konstrukcję izolacji i są mniej odporne na uszkodzenia mechaniczne, co w przypadku instalacji ukrytej pod tynkiem może skutkować szybkim zużyciem, awariami, a nawet zagrożeniem pożarowym. Zawsze dobieraj typ kabla do jego przeznaczenia sztywne do instalacji stałych, elastyczne do połączeń ruchomych lub krótkich przyłączeń.
