Mostkowanie kabli to termin, który często pojawia się w kontekście instalacji elektrycznych, sprzętu audio czy elektroniki. Jako Patryk Brzeziński, chciałbym wyjaśnić, czym dokładnie jest mostkowanie, w jakich sytuacjach się je stosuje oraz jakie są jego podstawowe zasady i potencjalne konsekwencje, abyś mógł bezpiecznie i świadomie poruszać się w świecie połączeń kablowych.
Mostkowanie kabli to celowe łączenie przewodów, tworzące nową ścieżkę prądu w obwodzie.
- Mostkowanie (zworkowanie) polega na celowym połączeniu dwóch lub więcej przewodów lub punktów w obwodzie, aby stworzyć nową ścieżkę dla prądu.
- Stosowane jest w instalacjach elektrycznych (np. "zerowanie" w starym budownictwie), sprzęcie audio (zworki w kolumnach), elektronice (płyty główne, zasilacze ATX), motoryzacji i rozdzielnicach.
- W instalacjach elektrycznych "zerowanie" (mostkowanie N z PE) jest obecnie uznawane za ryzykowne i niedopuszczalne w obwodach z wyłącznikiem różnicowoprądowym (RCD).
- Nieprawidłowe mostkowanie stwarza poważne ryzyko porażenia prądem, przegrzania i pożaru.
- Kluczowe jest dobranie odpowiedniego przekroju i materiału przewodu mostkującego oraz stosowanie specjalnych złączek przy łączeniu miedzi z aluminium.
Definicja dla początkujących: Czym jest "mostek" w świecie kabli?
Zacznijmy od podstaw. Mostkowanie kabli, często nazywane również zworkowaniem, to nic innego jak celowe połączenie dwóch lub więcej przewodów lub punktów w obwodzie elektrycznym czy elektronicznym. Celem tego działania jest stworzenie nowej, alternatywnej ścieżki dla przepływającego prądu. Wyobraź sobie, że budujesz drogę i potrzebujesz połączyć dwa oddalone punkty mostek kablowy pełni dokładnie taką funkcję, tworząc elektryczne "przejście" tam, gdzie jest to potrzebne.
Dlaczego w ogóle mostkujemy kable? Główne cele i zastosowania
Pytanie, które naturalnie się nasuwa, brzmi: po co w ogóle to robimy? Mostkowanie ma szereg praktycznych zastosowań, które wynikają z potrzeby modyfikacji, optymalizacji lub diagnozowania obwodów. Z mojego doświadczenia wynika, że główne cele mostkowania to:
- Zapewnienie ochrony: W starszych instalacjach elektrycznych mostkowanie służyło do zapewnienia podstawowej ochrony przeciwporażeniowej.
- Zmiana konfiguracji obwodu: W sprzęcie audio czy elektronice pozwala na dostosowanie działania urządzenia do konkretnych potrzeb użytkownika.
- Diagnostyka i testowanie: Umożliwia sprawdzenie poszczególnych komponentów obwodu lub ominięcie uszkodzonych elementów w celach diagnostycznych.
- Połączenie komponentów: W rozdzielnicach czy układach prototypowych mostki służą do efektywnego łączenia wielu elementów w spójną całość.
Jak widać, zastosowań jest wiele, a każde z nich ma swoje specyficzne uwarunkowania i wymaga odpowiedniego podejścia. Przejdźmy teraz do konkretnych przykładów, aby lepiej zrozumieć, gdzie i jak mostkowanie jest wykorzystywane w praktyce.

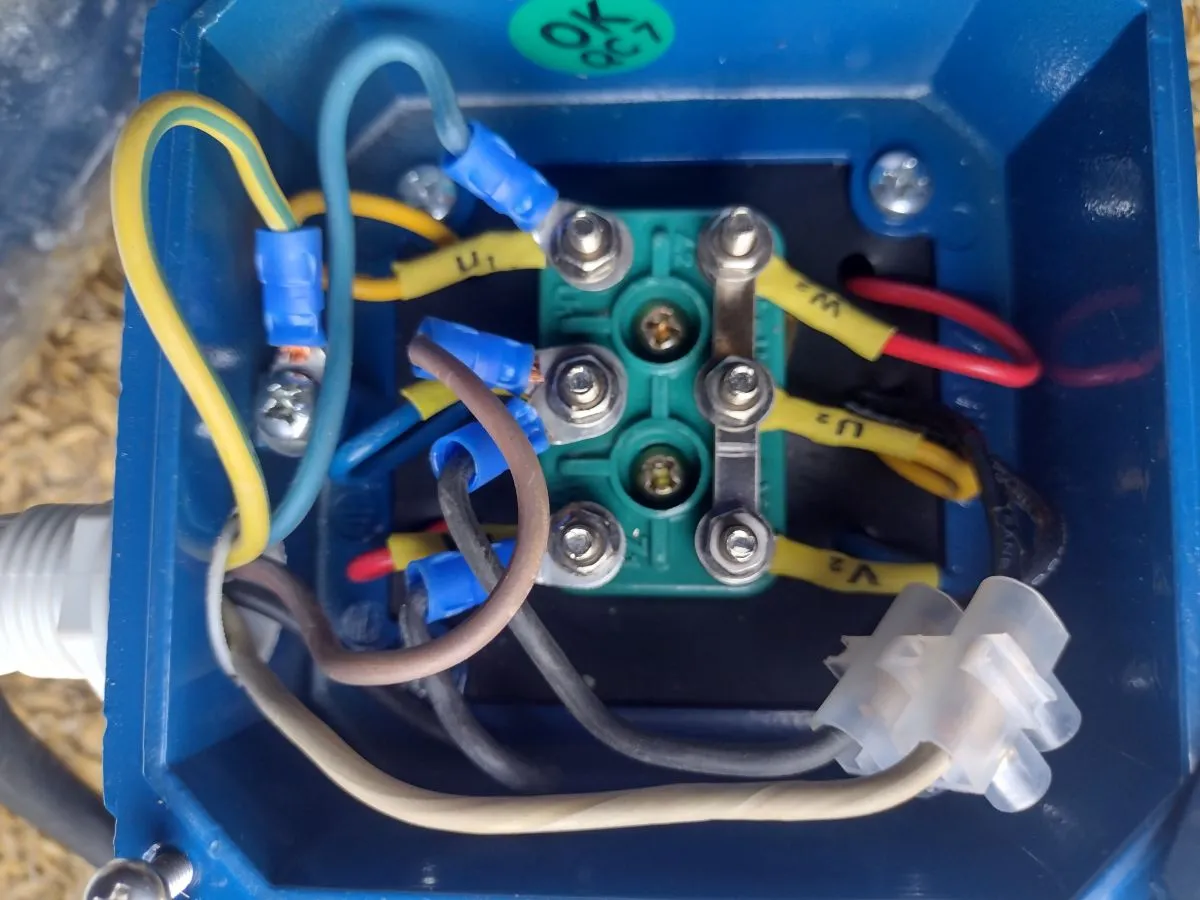

Najczęstsze zastosowania mostkowania praktyczne przykłady
Teraz, gdy już wiemy, czym jest mostkowanie i dlaczego je stosujemy, przyjrzyjmy się konkretnym przykładom z różnych dziedzin. To pomoże zrozumieć, jak teoria przekłada się na praktykę.
Mostkowanie w domowej instalacji elektrycznej: słynne "zerowanie" gniazdka
Jednym z najbardziej znanych, a jednocześnie kontrowersyjnych zastosowań mostkowania jest tzw. "zerowanie" w instalacjach elektrycznych, szczególnie tych starszego typu.
Na czym polega mostkowanie przewodu neutralnego (N) z bolcem (PE)?
W starszych instalacjach elektrycznych, gdzie występują tylko dwa przewody (fazowy i neutralny), często spotykało się "zerowanie gniazdka". Polegało to na tym, że przewód neutralny (N) był mostkowany, czyli łączony z bolcem ochronnym (PE) w gniazdku. Celem tego zabiegu było zapewnienie podstawowej ochrony przeciwporażeniowej. W przypadku uszkodzenia izolacji urządzenia i pojawienia się napięcia na jego obudowie, prąd miał popłynąć przez bolec i przewód neutralny, powodując zadziałanie bezpiecznika topikowego lub wyłącznika nadprądowego.
Stare a nowe budownictwo: Dlaczego kiedyś to był standard, a dziś jest to ryzykowne?
W czasach, gdy instalacje elektryczne były dwużyłowe, a wyłączniki różnicowoprądowe (RCD) nie były powszechne, "zerowanie" było standardową praktyką. Było to rozwiązanie, które w pewnym stopniu zwiększało bezpieczeństwo, choć nie było idealne. Dziś, w nowoczesnym budownictwie, stosuje się instalacje trójżyłowe z oddzielnym przewodem ochronnym (PE) i obowiązkowymi wyłącznikami różnicowoprądowymi. To rozwiązanie jest znacznie bezpieczniejsze, ponieważ przewód ochronny jest niezależny od przewodu neutralnego, co minimalizuje ryzyko porażenia w przypadku awarii.
Czy mostkowanie gniazdka w instalacji z "różnicówką" jest bezpieczne? (Podpowiedź: nie)
Muszę to podkreślić z całą stanowczością: mostkowanie bolca ochronnego do przewodu neutralnego w obwodach zabezpieczonych wyłącznikiem różnicowoprądowym (RCD) jest absolutnie niedopuszczalne i niezwykle niebezpieczne! Wyłącznik różnicowoprądowy działa na zasadzie pomiaru różnicy prądów płynących w przewodzie fazowym i neutralnym. Jeśli wykonasz mostek N z PE, prąd upływowy (np. z uszkodzonej obudowy urządzenia) popłynie przez ten mostek, omijając RCD. W efekcie wyłącznik nie zadziała, a Ty lub ktoś inny może zostać porażony prądem. To poważne zagrożenie dla życia i zdrowia, dlatego zawsze należy unikać takiego mostkowania w instalacjach z RCD.
Świat audio Hi-Fi: Jak mostki w kolumnach głośnikowych wpływają na dźwięk?
Zostawmy na chwilę elektrykę i przenieśmy się do świata audio, gdzie mostkowanie ma zupełnie inne, choć równie ważne, zastosowanie.
Rola zworek w terminalach głośnikowych łączyć czy rozdzielać?
Wiele kolumn głośnikowych, zwłaszcza tych z wyższej półki, wyposażonych jest w podwójne terminale głośnikowe. Mają one zazwyczaj cztery zaciski dwa dla sekcji niskotonowej i dwa dla wysokotonowej. Fabrycznie, te sekcje są połączone za pomocą małych metalowych zworek, czyli właśnie mostków. Ich rola jest prosta: umożliwiają podłączenie kolumny jednym standardowym kablem głośnikowym, który zasila obie sekcje jednocześnie. Dzięki nim nie musisz stosować dwóch oddzielnych kabli, jeśli nie masz takiej potrzeby.
Mostkowanie a bi-wiring/bi-amping: Kiedy należy usunąć fabryczne mostki?
Jeśli jednak jesteś audiofilem i szukasz sposobu na poprawę jakości dźwięku, możesz rozważyć usunięcie fabrycznych mostków. Wtedy pojawiają się dwie alternatywne metody połączeń:
- Bi-wiring: Polega na podłączeniu każdej sekcji (nisko- i wysokotonowej) oddzielnym kablem głośnikowym do tego samego wzmacniacza. Wymaga to dwóch par kabli głośnikowych.
- Bi-amping: To jeszcze bardziej zaawansowane rozwiązanie, gdzie każda sekcja kolumny jest zasilana przez oddzielny kanał wzmacniacza (lub nawet oddzielny wzmacniacz). Wymaga to usunięcia mostków i zastosowania dwóch par kabli głośnikowych oraz odpowiedniego sprzętu.
W obu tych przypadkach usunięcie fabrycznych mostków jest konieczne, aby sygnał mógł być przesyłany niezależnymi ścieżkami, co w teorii może prowadzić do lepszej separacji dźwięków i ogólnej poprawy brzmienia.
Komputery i elektronika: Gdzie ukrywają się mostki (zworki)?
Mostkowanie jest również nieodłącznym elementem świata komputerów i szeroko pojętej elektroniki, choć często ukryte przed wzrokiem przeciętnego użytkownika.
Jak uruchomić zasilacz ATX "na krótko" za pomocą mostka?
Jednym z praktycznych zastosowań mostkowania, które może przydać się każdemu majsterkowiczowi, jest uruchomienie zasilacza ATX "na krótko" poza komputerem. Jest to przydatne, gdy chcemy sprawdzić zasilacz, zasilić wentylator czy inne komponenty. Aby to zrobić, należy zmostkować zielony przewód (PS_ON) z dowolnym czarnym przewodem (masą) w głównej wtyczce ATX (20/24 piny). Po podłączeniu zasilacza do prądu, powinien się on uruchomić, a wentylator zacząć pracować. Pamiętaj jednak, aby robić to ostrożnie i z zachowaniem wszelkich środków bezpieczeństwa.
Rola zworek na płytach głównych i w starszych dyskach twardych
Zworki, czyli małe plastikowe elementy z metalowym stykiem w środku, były kiedyś bardzo powszechne na płytach głównych komputerów. Służyły do konfiguracji różnych ustawień BIOS-u, np. resetowania CMOS-u, zmiany trybu pracy procesora czy ustawiania częstotliwości magistrali. Dziś większość tych funkcji realizowana jest programowo. Podobnie w starszych dyskach twardych IDE zworki były niezbędne do ustawiania trybu Master/Slave, co pozwalało na prawidłową identyfikację dysków w systemie. Choć ich rola maleje, nadal można je spotkać w niektórych urządzeniach elektronicznych.
Motoryzacja i rozdzielnice: Mostkowanie w bardziej zaawansowanych zastosowaniach
Mostkowanie znajduje swoje miejsce także w bardziej zaawansowanych systemach, takich jak te w samochodach czy rozdzielnicach elektrycznych.
Diagnostyka w samochodzie: Jak mostek pomaga znaleźć usterkę?
W motoryzacji mostkowanie jest cennym narzędziem diagnostycznym. Mechanicy często używają krótkich przewodów lub specjalnych narzędzi do mostkowania przekaźników lub czujników. Na przykład, jeśli podejrzewamy, że przekaźnik pompy paliwa jest uszkodzony, możemy go zmostkować, aby sprawdzić, czy pompa działa. Jeśli tak, wiemy, że problem leży w przekaźniku. To szybka i skuteczna metoda na zlokalizowanie usterki, która pozwala zaoszczędzić czas i pieniądze.
Mostkowanie aparatury modułowej w skrzynce z bezpiecznikami
W rozdzielnicach elektrycznych, zwłaszcza tych domowych, często spotykamy szereg aparatury modułowej, takiej jak wyłączniki nadprądowe, różnicowoprądowe czy ograniczniki przepięć. Aby połączyć je ze sobą w sposób estetyczny, bezpieczny i efektywny, stosuje się specjalne szyny mostkujące (tzw. szyny grzebieniowe) lub krótkie odcinki przewodów. Te mostki pozwalają na szybkie i pewne połączenie wielu wyłączników z jednym przewodem zasilającym, co znacznie upraszcza montaż i redukuje liczbę połączeń, a tym samym ryzyko awarii.

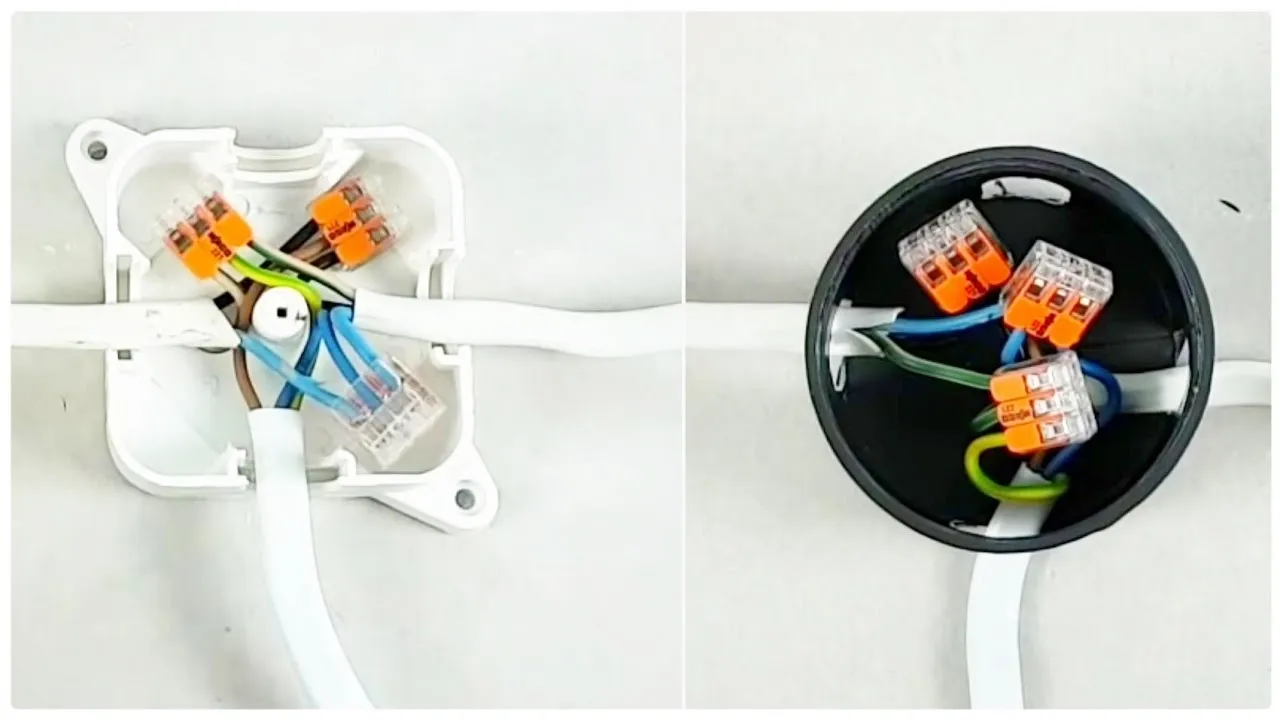

Bezpieczeństwo przede wszystkim zagrożenia związane z mostkowaniem
Jak widać, mostkowanie ma wiele zastosowań, ale jak każda ingerencja w obwód elektryczny, wiąże się z pewnymi ryzykami. Moim priorytetem jest zawsze bezpieczeństwo, dlatego muszę zwrócić uwagę na potencjalne zagrożenia.
Ryzyko porażenia prądem: Największy błąd przy mostkowaniu w gniazdkach
Największe ryzyko, o którym już wspomniałem, dotyczy nieprawidłowego mostkowania w instalacjach domowych, zwłaszcza w gniazdkach. Jeśli przewód neutralny (N) zostanie przypadkowo połączony z bolcem ochronnym (PE) w obwodzie z wyłącznikiem różnicowoprądowym (RCD), stwarza to śmiertelne zagrożenie. W przypadku awarii izolacji urządzenia, prąd upływowy nie zostanie wykryty przez RCD, a obudowa urządzenia może znaleźć się pod napięciem. To prosta droga do poważnego porażenia prądem, które może mieć tragiczne konsekwencje.
Przegrzanie i ryzyko pożaru: Kiedy mostek staje się słabym ogniwem?
Kolejnym poważnym zagrożeniem jest przegrzewanie się mostka, co może prowadzić do pożaru. Dzieje się tak, gdy przewód użyty do mostkowania ma zbyt mały przekrój lub jest wykonany z materiału o zbyt niskiej wytrzymałości prądowej w stosunku do obciążenia obwodu. Prąd, próbując przepłynąć przez zbyt cienki przewód, napotyka duży opór, co powoduje wydzielanie się ciepła. W skrajnych przypadkach może to doprowadzić do stopienia izolacji, zwarcia, a nawet zapłonu. Zawsze należy pamięrzeć, że mostek musi być tak samo wytrzymały, jak przewody, które łączy.
Jak prawidłowo i bezpiecznie wykonać mostkowanie krok po kroku?
Skoro wiemy już, jakie są zagrożenia, przejdźmy do zasad bezpiecznego mostkowania. Pamiętaj, że w przypadku instalacji elektrycznych zawsze warto zaufać profesjonalistom.
Dobór odpowiedniego przewodu na mostek klucz do bezpieczeństwa
Pierwsza i najważniejsza zasada to dobór odpowiedniego przewodu na mostek. Musi on mieć przekrój i materiał (miedź, aluminium) dopasowany do prądu, jaki będzie przez niego płynął. Zawsze należy sprawdzić obciążenie obwodu i upewnić się, że mostek wytrzyma to obciążenie bez przegrzewania się. Jeśli łączysz przewody miedziane z aluminiowymi, koniecznie użyj specjalnych złączek bimetalicznych, aby zapobiec korozji elektrochemicznej, która osłabia połączenie i zwiększa ryzyko przegrzania.
Niezbędne narzędzia i techniki łączenia przewodów
Prawidłowe wykonanie mostkowania wymaga nie tylko odpowiedniego przewodu, ale także właściwych narzędzi i technik. Oto kilka kluczowych zasad:
- Odłącz zasilanie: Zawsze, ale to zawsze, przed rozpoczęciem jakichkolwiek prac przy instalacji elektrycznej odłącz zasilanie. To absolutna podstawa bezpieczeństwa.
- Używaj izolowanych narzędzi: Do prac elektrycznych używaj tylko narzędzi z atestowaną izolacją.
- Solidne połączenia: Upewnij się, że połączenia są solidne i trwałe. Luźne styki to przepis na problemy zwiększają oporność, co prowadzi do grzania się i iskrzenia.
- Prawidłowa izolacja: Po wykonaniu połączenia, starannie je zaizoluj, używając taśmy izolacyjnej, koszulek termokurczliwych lub odpowiednich złączek.
- Sprawdź poprawność: Po zakończeniu prac, przed ponownym włączeniem zasilania, zawsze sprawdź poprawność wykonania mostka, najlepiej za pomocą miernika.
Kiedy mostkowanie jest dobrym rozwiązaniem, a kiedy lepiej go unikać?
Podsumowując, mostkowanie to narzędzie, które, jak każde narzędzie, może być użyte mądrze lub nieodpowiedzialnie. Kluczem jest zrozumienie jego natury i kontekstu zastosowania.
Złota zasada: Jeśli nie jesteś pewien, wezwij profesjonalnego elektryka
Moja złota zasada jest prosta: jeśli masz jakiekolwiek wątpliwości, nie jesteś pewien, jak coś zrobić, lub brakuje Ci odpowiedniej wiedzy i doświadczenia, zwłaszcza w kontekście instalacji domowych, zawsze wezwij profesjonalnego elektryka. Bezpieczeństwo Twoje i Twoich bliskich jest bezcenne, a błędy w elektryce mogą mieć katastrofalne skutki. Nie warto ryzykować.
Przeczytaj również: HDMI vs Optyczny: Który kabel wybrać do TV, soundbara, konsoli?
Przegląd sytuacji, w których mostkowanie jest dopuszczalne i uzasadnione
Mostkowanie jest dopuszczalne i uzasadnione w wielu sytuacjach, o ile jest wykonane prawidłowo i zgodnie z normami. Oto, kiedy zazwyczaj jest to dobre rozwiązanie:
- W sprzęcie audio: Do łączenia sekcji głośnikowych w kolumnach (zworki fabryczne) lub w celu bi-wiringu/bi-ampingu (po usunięciu zworek).
- Do diagnostyki: W motoryzacji (np. omijanie przekaźników) lub w elektronice (np. testowanie zasilaczy ATX).
- W rozdzielnicach elektrycznych: Do łączenia aparatury modułowej za pomocą szyn mostkujących.
- W elektronice: Na płytach głównych (zworki konfiguracyjne), w układach prototypowych, czy w starszych dyskach twardych (Master/Slave).
Natomiast bezwzględnie należy unikać mostkowania bolca ochronnego z przewodem neutralnym w instalacjach z wyłącznikiem różnicowoprądowym (RCD). To jest granica, której nigdy nie wolno przekraczać. Pamiętaj, że wiedza i ostrożność to Twoi najlepsi sprzymierzeńcy w pracy z elektrycznością.
