Jak podłączyć antenę do TV? Poradnik DVB-T2/HEVC i rozwiązywanie problemów.

Podłączenie kabla antenowego do telewizora może wydawać się skomplikowanym zadaniem, ale w rzeczywistości jest to proces, który każdy może wykonać samodzielnie. Ten praktyczny poradnik krok po kroku przeprowadzi Cię przez wszystkie etapy od identyfikacji odpowiednich gniazd, przez fizyczne podłączenie kabla, aż po strojenie kanałów. Dzięki temu szybko rozwiążesz swój problem techniczny i będziesz mógł cieszyć się dostępem do naziemnej telewizji cyfrowej w standardzie DVB-T2/HEVC.

Podłączanie anteny do telewizora to naprawdę nic trudnego, a często jest to jeden z pierwszych kroków do cieszenia się domową rozrywką. Wiem z doświadczenia, że wielu z nas obawia się tego zadania, myśląc, że wymaga ono specjalistycznej wiedzy. Nic bardziej mylnego! Gdy tylko poprawnie podłączysz kabel antenowy, otworzy się przed Tobą świat naziemnej telewizji cyfrowej w standardzie DVB-T2/HEVC, oferującej mnóstwo darmowych kanałów w doskonałej jakości obrazu i dźwięku. Przekonasz się, że to prostsze, niż myślisz.

DVB-T2/HEVC: Szybkie przypomnienie o standardzie, który musisz znać

Zanim zagłębimy się w szczegóły podłączania, muszę przypomnieć o jednej kluczowej kwestii: w Polsce obowiązuje standard naziemnej telewizji cyfrowej DVB-T2 z kodekiem HEVC (H.265). To bardzo ważne, ponieważ aby odbierać kanały, Twój telewizor lub zewnętrzny dekoder musi być kompatybilny z tym standardem. Jeśli Twój sprzęt jest starszy, być może będziesz potrzebować dodatkowego dekodera DVB-T2/HEVC, aby móc cieszyć się pełną ofertą programową.

Czego potrzebujesz, zanim zaczniesz? Lista kontrolna narzędzi i elementów

Zanim zabierzesz się do pracy, warto przygotować sobie wszystko, co niezbędne. Pamiętaj, że odpowiednie narzędzia i komponenty to podstawa sukcesu. Oto lista rzeczy, które zazwyczaj przydają się podczas podłączania kabla antenowego:

• Kabel koncentryczny (antenowy): Najczęściej spotykany to RG-6. Upewnij się, że ma odpowiednią długość i jest w dobrym stanie.
• Wtyki antenowe: W zależności od potrzeb, mogą to być wtyki typu F (nakręcane) lub tradycyjne wtyki IEC (męskie i żeńskie). Często kabel ma już zarobione końcówki, ale warto mieć zapasowe.
• Telewizor: Oczywiście, to do niego będziemy podłączać kabel.
• Gniazdko ścienne (opcjonalnie): Jeśli sygnał antenowy doprowadzony jest do gniazdka w ścianie, będziesz potrzebować krótkiego kabla z odpowiednimi wtykami do połączenia gniazdka z telewizorem.
• Narzędzia do zarabiania kabla (opcjonalnie): Jeśli kabel nie ma końcówek lub są one uszkodzone, przydadzą się:
  • Ściągacz izolacji: Specjalny ściągacz do kabli koncentrycznych znacznie ułatwia i przyspiesza pracę.
  • Obcinak do kabli: Do precyzyjnego przycięcia kabla.
  • Nóż techniczny/tapicerski: Do delikatnego usuwania izolacji, jeśli nie masz ściągacza.

Krok 1: Zidentyfikuj swoje kable i złącza, klucz do sukcesu

Pierwszy i często najważniejszy krok to prawidłowe rozpoznanie, z jakimi kablami i złączami masz do czynienia. Wiem z doświadczenia, że pomyłki na tym etapie są najczęstszą przyczyną problemów. Zanim cokolwiek podłączysz, poświęć chwilę na dokładne przyjrzenie się wszystkim elementom.

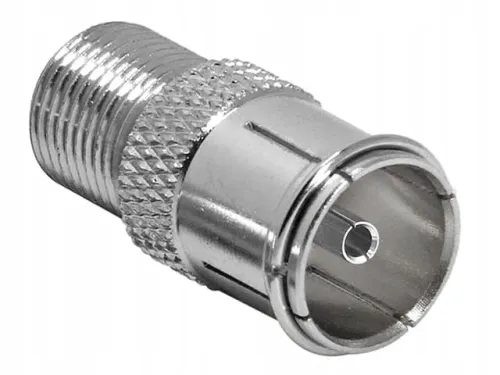

Wtyk typu F vs. wtyk IEC: Jak rozpoznać, który masz?

Na rynku dominują dwa główne typy wtyków antenowych, które musisz umieć rozróżnić:

Wtyk typu F to metalowy, nakręcany cylinder, z którego wystaje cienki drut (żyła wewnętrzna kabla). Jest on bardzo popularny w instalacjach satelitarnych, ale coraz częściej stosuje się go również w instalacjach naziemnych, zwłaszcza tam, gdzie liczy się pewność połączenia i minimalizacja strat. Wtyki F wymagają gniazd z gwintem.

Tradycyjny wtyk antenowy IEC występuje w wersji męskiej (z wystającym bolcem) i żeńskiej (z otworem). To właśnie te wtyki najczęściej widujemy w starszych instalacjach oraz na końcówkach kabli dołączanych do telewizorów. Gniazda IEC są po prostu okrągłymi otworami, do których wtyka się odpowiednią końcówkę.

Gdzie w telewizorze szukać gniazda? Znajdź port oznaczony "ANT IN" lub "RF"

W telewizorze szukaj okrągłego gniazda, które zazwyczaj jest oznaczone jako "ANT IN", "RF IN" lub po prostu "Antenna". Czasem obok może być ikonka anteny. Bardzo ważne jest, aby nie pomylić go z innymi portami, takimi jak HDMI czy USB, które mają zupełnie inne przeznaczenie i kształt. Gniazdo antenowe jest zazwyczaj pojedyncze i wyraźnie oddzielone od pozostałych.

Analiza gniazdka w ścianie: Które wyjście (TV, R, SAT) jest właściwe?

Jeśli sygnał antenowy jest doprowadzony do gniazdka w ścianie, prawdopodobnie masz do czynienia z gniazdkiem abonenckim R-TV-SAT. To gniazdko ma zazwyczaj trzy otwory: R (Radio), TV (Telewizja) i SAT (Satelita). Dla naziemnej telewizji cyfrowej interesuje nas wyłącznie port oznaczony jako "TV". Zwróć uwagę, że porty TV i R często wyglądają podobnie (żeńskie IEC), ale są przeznaczone do różnych sygnałów.

Krok 2: Jak podłączyć kabel od anteny do telewizora w 5 prostych krokach

Gdy już wiesz, jakie masz wtyki i gniazda, możemy przejść do fizycznego podłączenia. Pamiętaj, aby wykonywać wszystkie czynności ostrożnie, aby nie uszkodzić delikatnych złączy.

Instrukcja podłączenia bezpośredniego (antena -> telewizor)

Jeśli Twój kabel idzie bezpośrednio z anteny na dachu lub balkonie do telewizora, wykonaj następujące kroki:

1. Sprawdź końcówki kabla: Upewnij się, że obie końcówki kabla antenowego są prawidłowo zarobione (mają zamontowane wtyki F lub IEC).
2. Podłącz wtyk do anteny: Jeśli antena ma gniazdo typu F, nakręć wtyk F na gwint. Jeśli ma gniazdo IEC, wciśnij odpowiedni wtyk.
3. Zlokalizuj gniazdo "ANT IN" w telewizorze: Jak już wcześniej wspomniałem, szukaj okrągłego gniazda z oznaczeniem "ANT IN" lub "RF".
4. Podłącz wtyk do telewizora: Delikatnie, ale stanowczo wkręć wtyk F na gwint w telewizorze lub wciśnij wtyk IEC do gniazda. Upewnij się, że połączenie jest stabilne.
5. Upewnij się, że kabel nie jest zagięty: Unikaj ostrych zagięć kabla, które mogą osłabić sygnał.

Instrukcja podłączenia przez gniazdko w ścianie

W przypadku, gdy sygnał antenowy doprowadzony jest do gniazdka w ścianie, proces wygląda nieco inaczej:

1. Sprawdź kabel od gniazdka do telewizora: Będziesz potrzebować krótkiego kabla antenowego (tzw. patchcordu) z odpowiednimi wtykami (zazwyczaj męski IEC z jednej strony, żeński IEC z drugiej, lub oba typu F z przejściówkami).
2. Zlokalizuj port "TV" w gniazdku ściennym: W gniazdku R-TV-SAT wybierz port oznaczony jako "TV".
3. Podłącz kabel do gniazdka: Wciśnij wtyk kabla do portu "TV" w gniazdku ściennym.
4. Zlokalizuj gniazdo "ANT IN" w telewizorze: Znajdź odpowiednie gniazdo w swoim telewizorze.
5. Podłącz kabel do telewizora: Drugą końcówkę kabla wciśnij lub wkręć do gniazda "ANT IN" w telewizorze.

Jak prawidłowo dokręcić wtyk, by nie uszkodzić gniazda?

To bardzo ważna kwestia! Wtyki typu F dokręcaj ręcznie, z wyczuciem. Nie używaj narzędzi do zbyt mocnego dokręcania, ponieważ możesz uszkodzić gwint wtyku lub, co gorsza, w gnieździe telewizora. Dokręć tak, aby połączenie było pewne, ale bez nadmiernej siły. Wtyki IEC po prostu wciśnij do oporu, aż poczujesz lekki opór i stabilność. Pamiętaj, że luźne połączenie to jedna z najczęstszych przyczyn słabego sygnału.

Kabel nie ma końcówki? Zrób to sam!

Często zdarza się, że mamy długi odcinek kabla, ale brakuje mu odpowiednich końcówek, albo te, które są, są uszkodzone. Nie martw się! Samodzielne zarobienie wtyku nie jest trudne, a daje pewność, że połączenie będzie solidne. To naprawdę przydatna umiejętność, którą polecam każdemu.

Jak przygotować kabel koncentryczny pod wtyk?

Precyzja jest tutaj kluczowa. Oto jak prawidłowo przygotować kabel:

1. Obetnij kabel prosto: Użyj ostrego obcinaka, aby uzyskać równy koniec kabla.
2. Zdejmij izolację zewnętrzną: Ostrożnie zdejmij około 1,5-2 cm zewnętrznej izolacji kabla. Uważaj, aby nie uszkodzić oplotu (ekranowania) pod spodem.
3. Wywiń oplot: Delikatnie wywiń metalowy oplot (cienkie druciki) na zewnętrzną izolację. Powinien on tworzyć "kołnierzyk".
4. Usuń folię aluminiową: Pod oplotem często znajduje się cienka folia aluminiowa. Usuń ją całkowicie lub zwiń razem z oplotem.
5. Odsłoń dielektryk i żyłę wewnętrzną: Zdejmij około 0,5-0,7 cm białego dielektryka (izolacji wewnętrznej), odsłaniając miedzianą żyłę wewnętrzną. Żyła powinna wystawać na około 0,5-1 cm poza dielektryk. Upewnij się, że żyła wewnętrzna jest prosta i nie ma na niej żadnych luźnych drucików z oplotu.

Instrukcja montażu wtyku F (nakręcanego) krok po kroku

Po przygotowaniu kabla, montaż wtyku F jest bardzo prosty:

1. Nakręć wtyk na kabel: Nakręć metalowy wtyk F na przygotowany koniec kabla. Powinien on wkręcać się na zewnętrzną izolację z wywiniętym oplotem.
2. Upewnij się, że żyła wewnętrzna wystaje: Żyła wewnętrzna kabla powinna wystawać około 1-2 mm poza koniec wtyku F. Jeśli jest za długa, delikatnie ją przytnij. Jeśli jest za krótka, oznacza to, że za dużo dielektryka zostało zdjęte wtedy trzeba zarobić kabel od nowa.
3. Sprawdź oplot: Upewnij się, że żaden drucik z oplotu nie dotyka żyły wewnętrznej mogłoby to spowodować zwarcie i brak sygnału.

Instrukcja montażu klasycznego wtyku IEC

Montaż tradycyjnego wtyku IEC również wymaga precyzji:

1. Rozkręć wtyk: Większość wtyków IEC składa się z metalowej lub plastikowej obudowy i wewnętrznego elementu z bolcem/otworem. Rozkręć wtyk.
2. Włóż kabel: Przełóż przygotowany kabel przez obudowę wtyku.
3. Podłącz żyłę wewnętrzną: Odsłoniętą żyłę wewnętrzną kabla włóż do specjalnego otworu lub przykręć do śrubki w wewnętrznym elemencie wtyku.
4. Zabezpiecz oplot: Oplot kabla powinien dotykać metalowej części wewnętrznego elementu wtyku, zapewniając ekranowanie. Często jest tam specjalna blaszka lub śrubka do jego zabezpieczenia.
5. Złóż wtyk: Skręć lub zatrzaśnij obudowę wtyku, upewniając się, że wszystkie elementy są na swoim miejscu i nic nie jest luźne.

Krok 3: Uruchomienie i strojenie kanałów, ostatnia prosta do oglądania

Kiedy kabel jest już solidnie podłączony, przyszedł czas na ostatnie kroki uruchomienie telewizora i wyszukanie kanałów. To moment, w którym zobaczysz efekty swojej pracy!

Jak znaleźć opcję automatycznego skanowania kanałów w menu telewizora?

Po podłączeniu kabla włącz telewizor. Następnie musisz przejść do menu ustawień. Zazwyczaj opcję automatycznego skanowania kanałów znajdziesz w sekcjach takich jak: "Ustawienia", "Kanały", "Instalacja", "Strojenie" lub "Wyszukiwanie kanałów". Dokładna ścieżka może się różnić w zależności od producenta (np. Samsung, LG, Sony, Philips), ale zawsze będzie to intuicyjne. Poszukaj opcji "Automatyczne strojenie" lub "Skanowanie automatyczne".

Wybór źródła sygnału: Antena naziemna (DVB-T/T2)

Zanim rozpoczniesz skanowanie, telewizor może poprosić Cię o wybranie źródła sygnału. Upewnij się, że wybrałeś "Antena", "DVB-T" lub "Naziemna". Jeśli wybierzesz "Kabel" (DVB-C) lub "Satelita" (DVB-S/S2), telewizor nie znajdzie kanałów naziemnych.

Co zrobić, gdy telewizor nie znajduje żadnych kanałów?

Jeśli po automatycznym skanowaniu telewizor nie znajdzie żadnych kanałów, nie panikuj. Oto kilka wstępnych czynności diagnostycznych:

• Ponowne skanowanie: Czasem wystarczy powtórzyć proces skanowania.
• Sprawdzenie połączenia kabla: Upewnij się, że kabel jest solidnie podłączony zarówno do telewizora, jak i do anteny/gniazdka ściennego.
• Ustawienie anteny: Sprawdź, czy antena jest prawidłowo skierowana w stronę nadajnika.

Brak sygnału? Najczęstsze problemy i ich błyskawiczne rozwiązania

Nawet jeśli wszystko wydaje się być podłączone prawidłowo, czasem pojawiają się problemy z sygnałem. Jako Patryk Brzeziński, widziałem to już wiele razy. Oto najczęstsze scenariusze i moje sprawdzone porady.

Słaba jakość obrazu lub "kratkowanie": Sprawdź te 3 rzeczy

Jeśli obraz jest pikselowany, "kratkuje" lub zanika, to znak, że sygnał jest za słaby lub zakłócony. Oto co powinieneś sprawdzić:

1. Luźne lub uszkodzone połączenie kabla: To najczęstsza przyczyna. Sprawdź dokładnie każdy wtyk czy jest dobrze dokręcony (typ F) lub mocno wciśnięty (typ IEC). Czasem wystarczy delikatnie poruszyć kablem przy gnieździe, aby zobaczyć, czy jakość obrazu się zmienia. Jeśli tak, to masz winowajcę.
2. Uszkodzony kabel antenowy: Kabel mógł zostać zagięty, przytrzaśnięty, przegryziony przez zwierzęta lub uszkodzony przez warunki atmosferyczne. Obejrzyj go na całej długości, szukając widocznych uszkodzeń izolacji. Wewnętrzne uszkodzenia są trudniejsze do zdiagnozowania, ale jeśli kabel jest stary, warto rozważyć jego wymianę.
3. Słaby sygnał z anteny: Może to wynikać z kilku przyczyn:
   • Nieprawidłowe ustawienie anteny: Antena musi być skierowana w stronę najbliższego nadajnika. Czasem wystarczy minimalna korekta jej położenia.
   • Przeszkody terenowe: Budynki, drzewa czy wzniesienia mogą blokować sygnał.
   • Zbyt długa lub niska jakość kabla: Długie odcinki kabla o niskiej jakości mogą powodować znaczne straty sygnału.
   • Brak wzmacniacza: W niektórych lokalizacjach sygnał jest po prostu zbyt słaby i wymaga wzmocnienia.

Telewizor wyświetla komunikat "Brak sygnału", od czego zacząć diagnostykę?

Ten komunikat to frustrująca sprawa, ale zazwyczaj oznacza jeden z kilku podstawowych problemów. Zacznij od systematycznej diagnostyki:

1. Sprawdź fizyczne połączenia: Upewnij się, że kabel jest solidnie podłączony do gniazda "ANT IN" w telewizorze. Następnie sprawdź drugą stronę czy kabel jest dobrze podłączony do anteny lub do portu "TV" w gniazdku ściennym.
2. Weryfikacja wybranego źródła sygnału w telewizorze: Przejdź do menu telewizora i upewnij się, że jako źródło sygnału wybrano "Antena" lub "DVB-T". Pomyłka z "HDMI" czy "AV" jest bardzo częsta.
3. Upewnienie się co do kompatybilności z DVB-T2/HEVC: Czy Twój telewizor lub dekoder na pewno obsługuje standard DVB-T2 z kodekiem HEVC? Jeśli nie, to jest główna przyczyna braku sygnału.
4. Sprawdzenie położenia/kierunku anteny: Jeśli masz antenę zewnętrzną, upewnij się, że jest ona prawidłowo skierowana w stronę najbliższego nadajnika. Czasem wystarczy minimalna korekta.
5. Rozważenie uszkodzenia kabla: Jeśli wszystko inne zawiedzie, a kabel jest stary lub wizualnie uszkodzony, może być konieczna jego wymiana.

Czy potrzebujesz wzmacniacza sygnału antenowego i jak go podłączyć?

Wzmacniacz sygnału antenowego jest potrzebny, gdy sygnał docierający do telewizora jest zbyt słaby, aby zapewnić stabilny obraz. Dzieje się tak często w lokalizacjach oddalonych od nadajnika, w terenach zabudowanych lub gdy używasz bardzo długiego kabla. Wzmacniacz zazwyczaj podłącza się między anteną a telewizorem (lub rozgałęźnikiem, jeśli masz kilka telewizorów). Wzmacniacze aktywne wymagają zasilania (zazwyczaj z zasilacza sieciowego lub z telewizora/dekodera, jeśli mają taką opcję). Pamiętaj, że wzmacniacz wzmacnia zarówno sygnał, jak i szumy, więc nie rozwiąże problemu z bardzo słabym sygnałem na wejściu, ale pomoże, gdy sygnał jest na granicy użyteczności.

Sytuacje niestandardowe: Co, jeśli kabel jest za krótki lub potrzebujesz podłączyć więcej TV?

Życie rzadko bywa idealne, a instalacje antenowe często wymagają niestandardowych rozwiązań. Na szczęście, na większość problemów są proste i skuteczne sposoby.

Jak bezpiecznie przedłużyć kabel antenowy bez utraty jakości?

Jeśli Twój kabel antenowy jest za krótki, możesz go przedłużyć. Najlepszym sposobem jest użycie złączek typu F i tzw. beczek (przelotek F-F). Wystarczy zarobić wtyki F na obu końcach kabli, a następnie połączyć je za pomocą beczki F-F. Pamiętaj, aby używać wysokiej jakości komponentów, ponieważ każde połączenie wprowadza pewne straty sygnału. Unikaj łączenia kabli poprzez skręcanie żył to prowadzi do znacznego pogorszenia jakości.

Przeczytaj również: Jaki telewizor kupić? Przewodnik po OLED, QLED, 4K i Smart TV

Rozgałęźnik (splitter) sygnału: Podłącz drugi telewizor do jednej anteny

Chcesz podłączyć więcej niż jeden telewizor do tej samej anteny? Potrzebujesz rozgałęźnika sygnału (splittera). Jest to małe urządzenie, które dzieli sygnał z jednego kabla na dwa lub więcej wyjść. Rozgałęźnik podłącza się między anteną (lub wzmacniaczem, jeśli go używasz) a telewizorami. Pamiętaj, że każdy rozgałęźnik wprowadza pewne straty sygnału (zazwyczaj 3-4 dB na wyjście), co może osłabić sygnał docierający do każdego telewizora. W przypadku słabego sygnału bazowego, konieczne może być zastosowanie wzmacniacza sygnału przed rozgałęźnikiem.
